Detailinformationen

Model NO.:	KR501	Screen:	as Picture
Communication Interface:	RS232	Fingerabdruckkapazität:	20
Power Supply:	DC 3.7-10V	Ausgabe:	1 Sekunde, 3,3 V-500 mA
Stand-by Current for Control Board:	2.5-7ua,Typical Value: 3ua	Arbeitsstrom:	40-250mA, typischer Wert: 45mA
Size:	Diameter 36mm	Transport Package:	Standard Export Carton Package
Spezifikation:	Stromversorgung: Gleichspannung 3,7-10 V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Farbe:	Wie auf dem Bild
Samples:	US$ 6.5/Piece 1 Piece(Min.Order) \|	Anpassung:	Erhältlich.
Shipping Cost:	about shipping cost and estimated delivery time.	Zahlungsmethode:	Erste Zahlung Vollzahlung
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Hervorheben:	3.3V Fingerabdrucksteuerung , 3.3V-Fingerabdruckscannermodul , High Level Output Fingerprint Control Board (Fingerabdruckkontrolle für hohe Leistung)

Produkt-Beschreibung

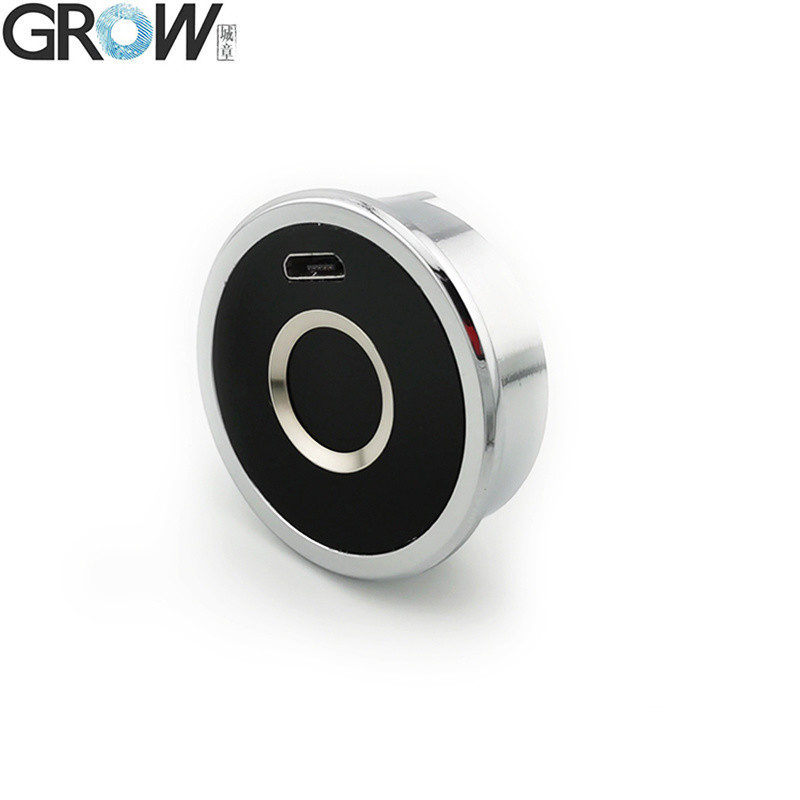

Grow KR501 Hochleistungsmodul zur Steuerung von Fingerabdrücken

Technische Parameter

DC3.7-10V, Hochleistungsleistung, Ausgang:1 Sekunde, 3.3V-500mA

·Fingerabdruckkapazität: 20

·Betriebsspannung: Gleichspannung 3,7-10 V

·Standby-Strom (ohne externe Ausrüstung): 2,5-7 uA typischer Wert: 3 uA

·Arbeitsstrom (ohne Außenausrüstung): 40-250mA typischer Wert: 45mA

·Ausgang: 1 Sekunde, 3,3V-500mA

·Niedrigspannungsalarm: ≤ 4,8 V

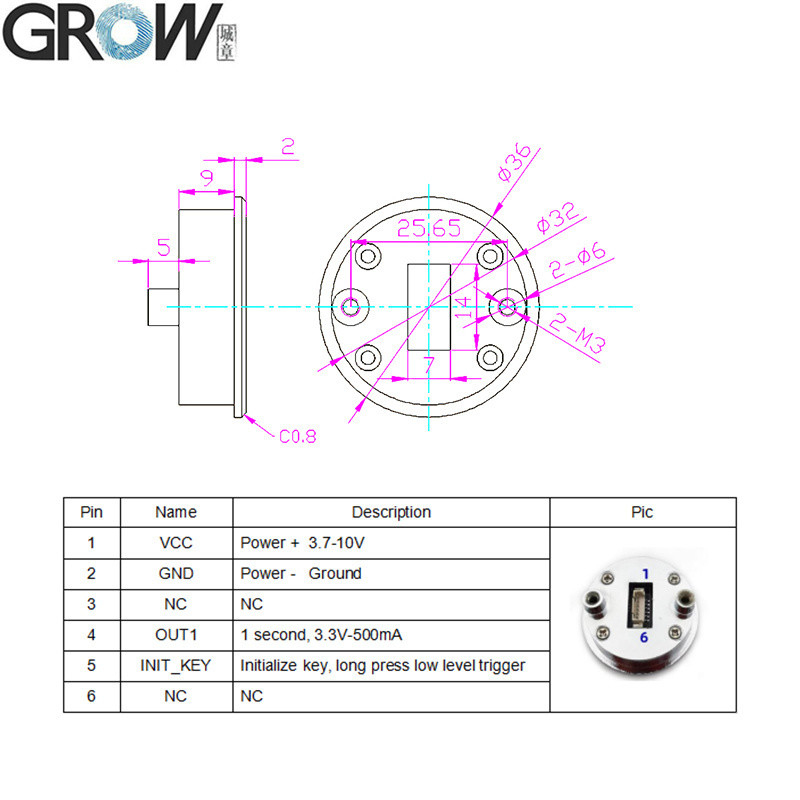

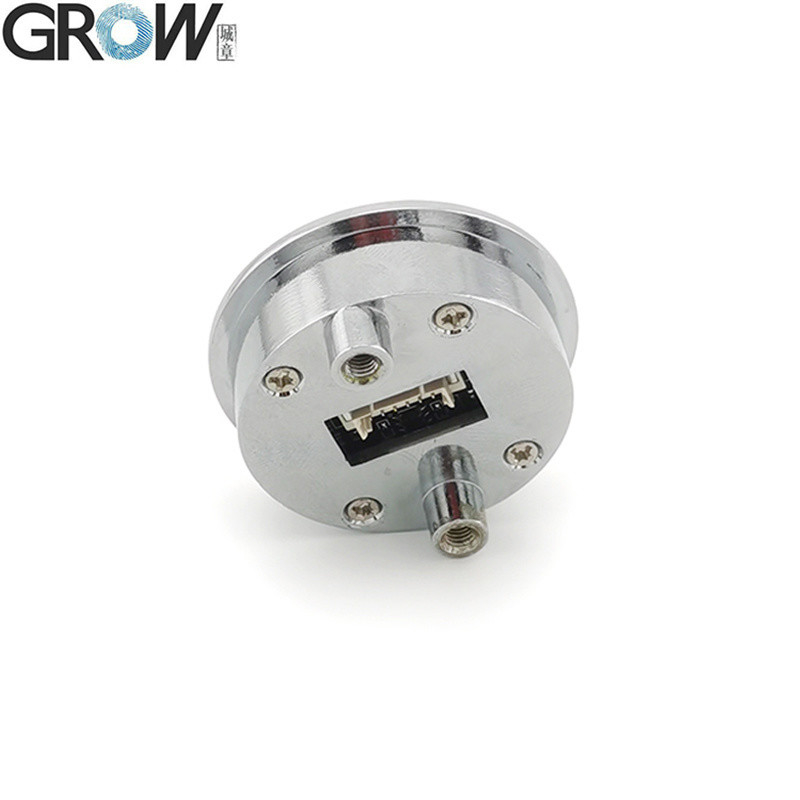

Definition von Pin:

Ausrüstung	Name	Beschreibung
1	VCC	Leistung +3.7-10V
2	GND	Kraft - Boden
3	NC	NC
4	OUT1	1 Sekunde, 3,3 V bis 500 mA
5	Init_key	Initialisierungsschlüssel, lange drücken Sie den Auslöser auf niedriger Ebene
6	NC	NC

Betriebsanleitung

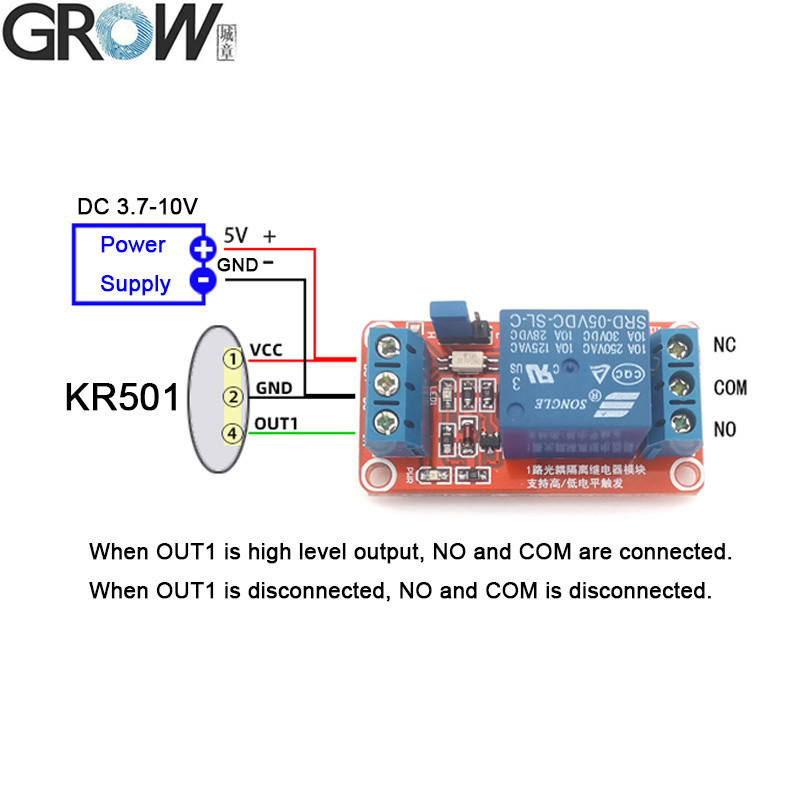

Nachdem der Fingerabdruck übergeben wurde, gibt der OUT1-Pin ein Signal mit einer Spannung von 3,3 V und einem Strom von 500 ma für 1 Sekunde aus.

1Fingerabdruck registrieren:Lang drücken Sie den registrierten Fingerabdruck ((Im Anfangszustand drücken Sie jeden Fingerabdruck), bis sich das blaue Anzeiglicht einschaltet und Musik gehört wird, bedeutet das System im Registerzustand,Drucken Sie den Finger mehrmals im FingerabdruckbereichDie Fingerabdrücke können kontinuierlich registriert werden, wenn das System im Registerzustand ist; wenn keine Fingerabdrücke mehr hinzugefügt werden müssen,ein paar Sekunden warten.

Anmerkung:Im Initialisierungszustand muss zum ersten Mal mehr als 2 korrekte Fingerabdrücke registriert werden, dann kann das System aus dem Initialisierungszustand entfernt werden.

2. Fingerabdruck löschen ((Zurück zum Initialisierungszustand):

2.1 Lang drücken auf den registrierten Fingerabdruck, bis sich das rote Anzeiglicht einschaltet, bedeutet, dass alle Fingerabdrücke gelöscht werden und wieder in den Initialisierungszustand zurückkehren.

2.2 Verwenden Sie den INIT_KEY-Stift. Im Standby-Zustand stellen Sie den INIT_KEY-Stift an, bis der rote Anzeiger eingeschaltet ist, hören Sie den "Di-" -Ton, trennen Sie die Erdung, der Anzeiger wird grün,bedeutet, dass alle Fingerabdrücke gelöscht werden und zurück in den Initialisierungszustand.

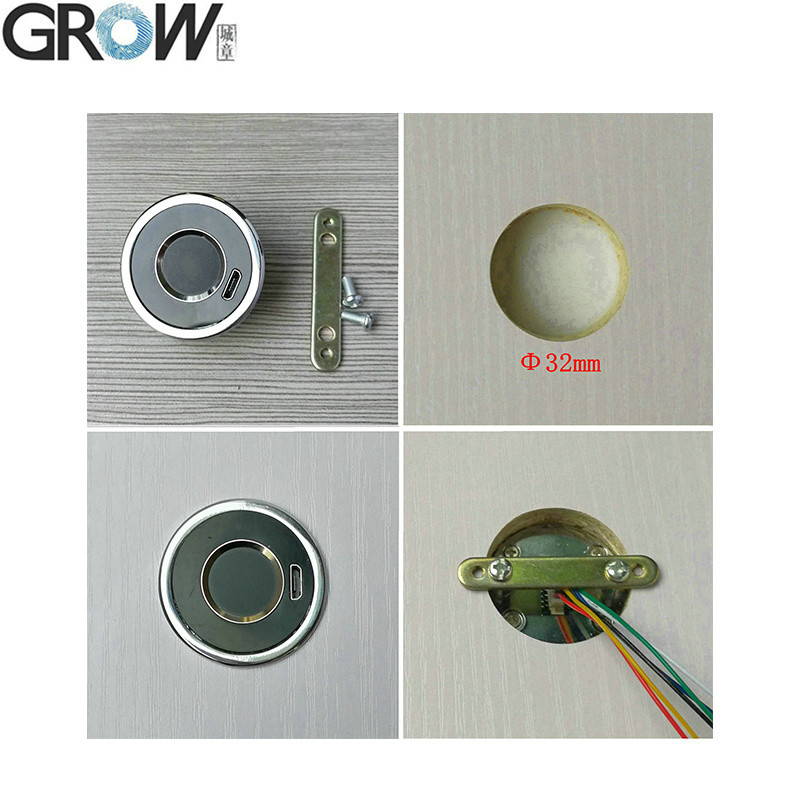

Größe und Tag:

Herkunftsort:	China
Zertifizierung:	CE

Min Bestellmenge:	1
Verpackung Informationen:	Ausgestopft
Lieferzeit:	Spitzensaison: innerhalb von 15 Werktagen außerhalb der Saison: innerhalb von 15 Werktagen
Zahlungsbedingungen:	T/T, Paypal
Versorgungsmaterial-Fähigkeit:	5000
