K202 Technische Parameter

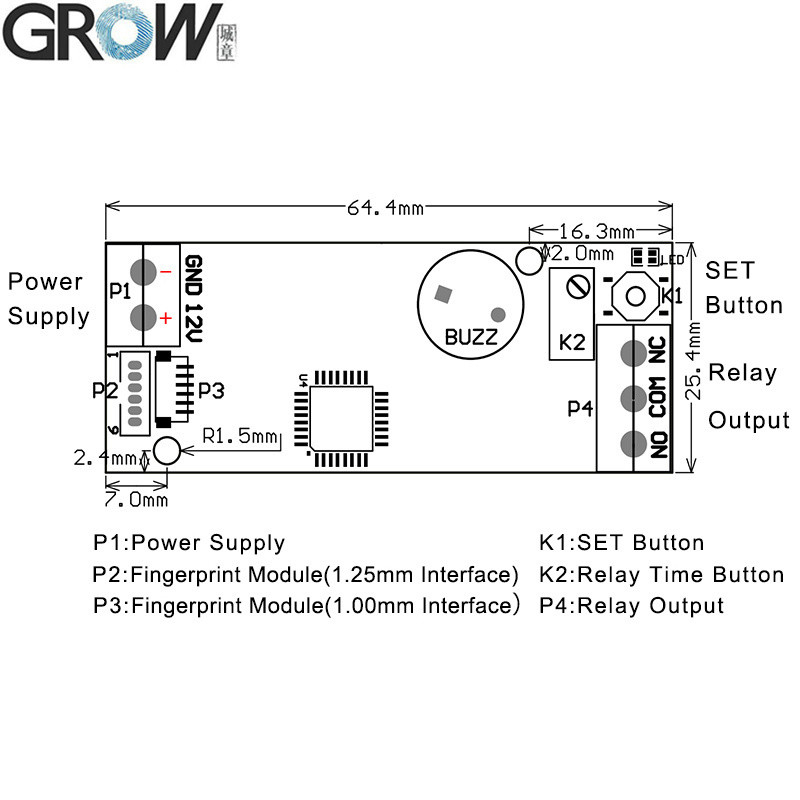

·P1: Stromversorgung:
DC12V·Ausgang: Relais ((Max. Strom:10A)
·Standby-Strom: 15 uA
·Fingerabdruckkapazität: 120 Stück
·Größe: 64,4*25,4 mm
·P2: MX 1,0 mm Raum 6 Pin Fingerabdruckmodul ((kann R502, R502-A, R503 verbinden)
·P3: MX 1,25mm Raum 6 Pin Fingerabdruckmodul ((kann R300,R301T,R303,R303T,R305,R306,R307,R501 verbinden)

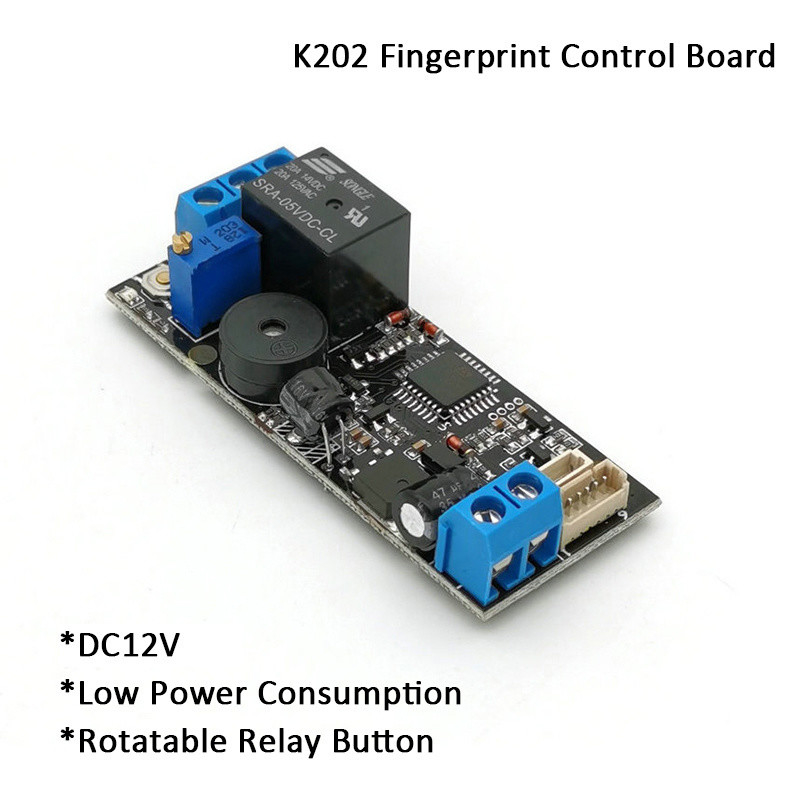

K202 ist für einen geringen Stromverbrauch ausgelegt, die Stromversorgung ist DC12V, die Relaiszeit kann durch Drehen des Knopfes eingestellt werden, Relaiszeit: 0,5-13 Sekunden.
Es ist sehr einfach, Fingerabdruck zu registrieren, müssen Sie nur die SET-Taste drücken, um den Fingerabdruck zu registrieren, und die SET-Taste lang drücken, um zum Fabrikstandard zurückzukehren.
K202 Betriebsanleitung
1.SET-Taste:Drücken Sie kurz die SET-Taste,blaue Anzeigeleuchte blinkt schnell und das System im Registerzustand, legen Sie den Finger auf den Fingerabdruck-Sammelbereich, Fingerabdruck-Register erfolgreich, wenn Musik zu hören.Fingerabdruck kann kontinuierlich registriert werden, wenn das System im Register-Zustand; wenn kein Fingerabdruck mehr hinzugefügt werden muss, warten Sie ein paar Sekunden.
2Zurück zum Fabrikstandard:Drücken Sie die SET-Taste, bis Sie ein "Di"-Langsignal und Musik hören. Das bedeutet, dass die Initialisierung erfolgreich war.

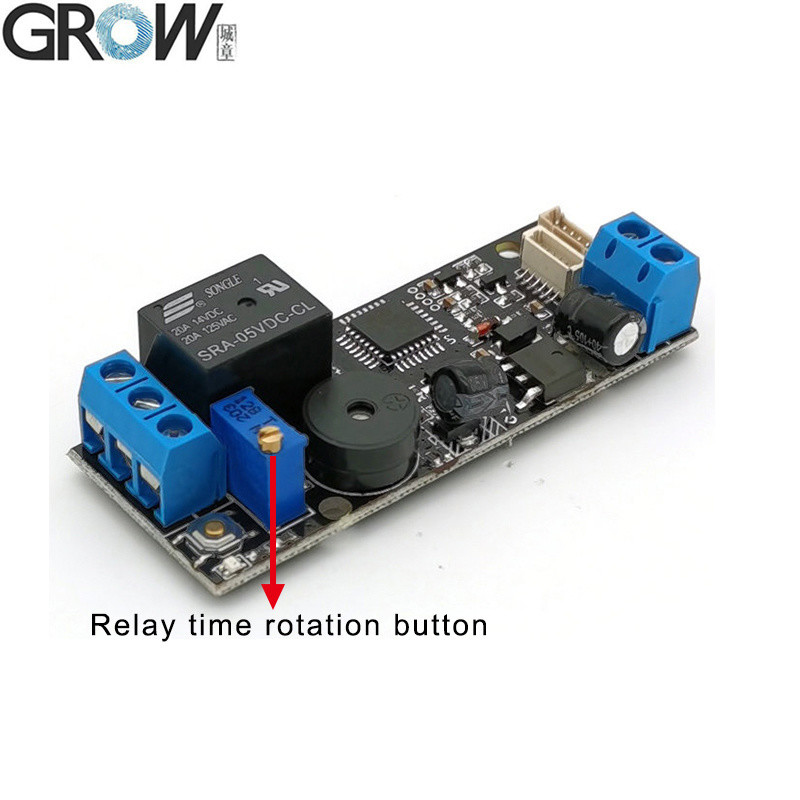

3- Setzen Sie die Relaiszeit:Drehen Sie K2, um die Schließzeit des Relais von 0,5 auf 13 Sekunden festzulegen.
4.Verwendung:Drücken Sie den Finger, das Relais schließt sich, nachdem der Fingerabdruck vorbei ist, und die Schließzeit wird durch K2 bestimmt.
Anmerkung:1. Alle Anzeigeleuchten sind im Standby-Zustand ausgeschaltet und die Leuchten sind im Betriebszustand eingeschaltet;
2. Jeder Fingerabdruck kann im Fabrikzustand verwendet werden, aber die Funktion wird ungültig, nachdem der Fingerabdruck registriert wurde.

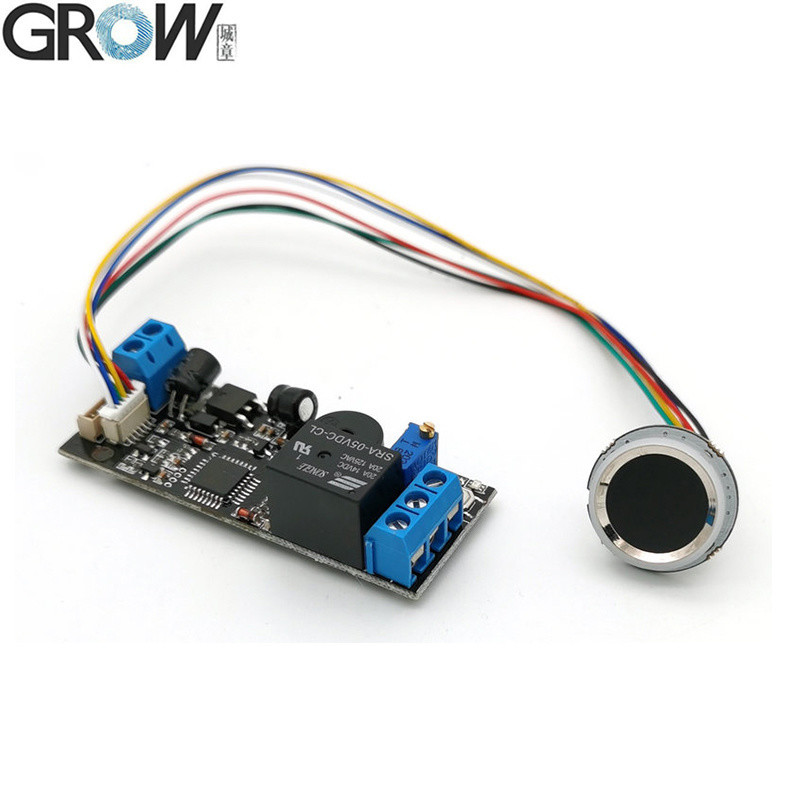

K202 kann zusammen mit dem Fingerabdruckmodul R300,R301T,R303,R303T,R305,R306,R307,R501,R502,R502-A,R503 verwendet werden
R502-A-Spezifikation
| Modell |
R502-A |
| Typ |
Kapazitives Fingerabdruckmodul |
| Schnittstelle |
UART ((TTL) |
| Entschließung |
508 DPI |
| Spannung |
Gleichspannung 3,3 V |
| Fingerabdruckkapazität |
200 |
| Sensor-Array |
192*192 Pixel |
| Betriebsstrom |
20 mA |
| Standby-Strom |
Typische Berührungsvorbereitungsspannung: 3,3 V, Durchschnittsstrom: 2 uA |

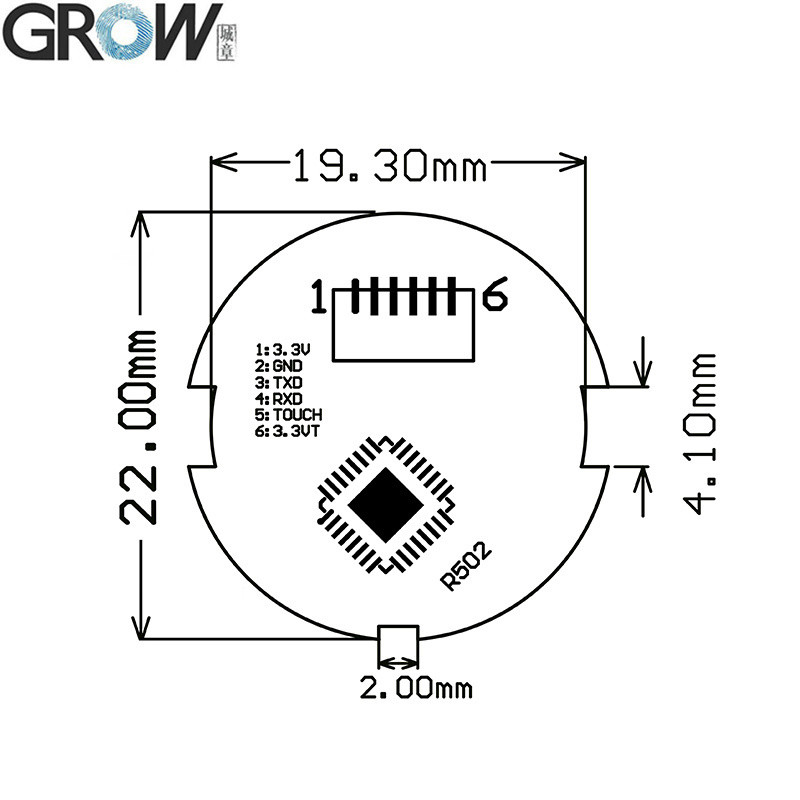

| Außengröße des Fingerabdruckmoduls |
Durchmesser 22 mm |
| Innengröße des Fingerabdruckmoduls |
Durchmesser 19,3 mm |
| Fingerabdruckmodulhöhe |
5 (mm) (ohne Steckverbinder) |
| Effektives Sammelgebiet |
Durchmesser 15,5 mm |
| Verbindungsstück |
MX1.0-6Pin |
| LED-Steuerung |
- Ja, das ist es. |

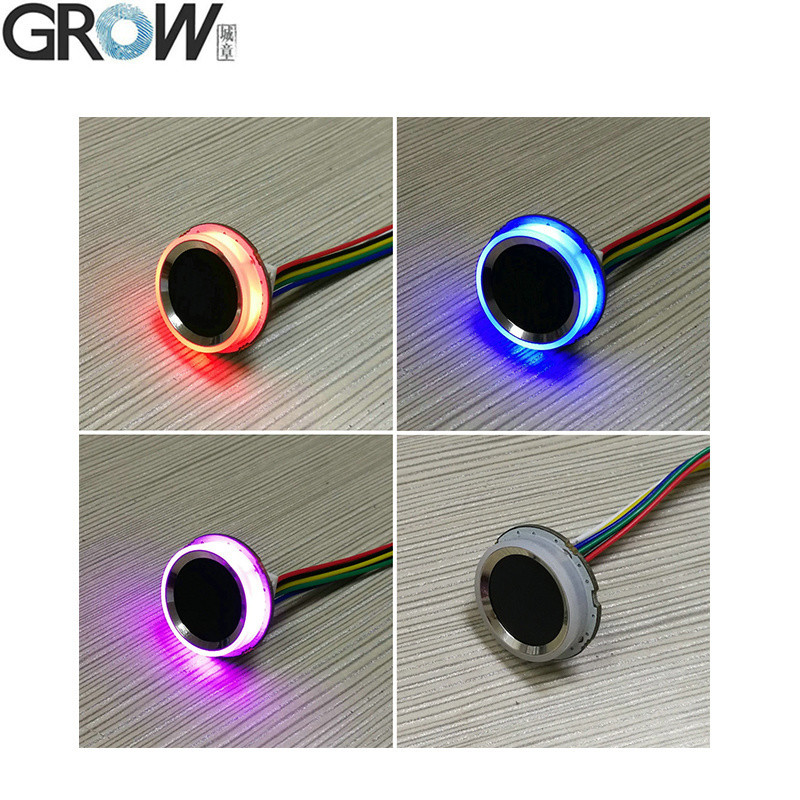

| LED-Farbe |
Purpur und Blau und Rot |
| Geschwindigkeit des Scannens |
< 0,2 Sekunden |
| Überprüfungsgeschwindigkeit |
< 0,3 Sekunden |
| Abgleichsmethode |
1:1" 1:N |
| FRR |
≤ 1% |
| FAR |
≤ 0,001% |
| Arbeitsumfeld |
-20C bis 60C |
| Arbeitsfeuchtigkeit |
10 bis 85% |
| Antistatische Kapazität |
15 KV |
| Schleifwiderstandsintensität |
1 Million Mal |
| Kommunikations-Boudrate (UART): |
(9600 × N) bps, wobei N = 1 ~ 12 ((Standard N = 6, d. h. 57600 bps) |
Produktdateien
·Freie Referenz-SDK-Dateien für Arduino, Android,.Net, Windows usw. zur Verfügung stellen.
·Bereitstellung eines Benutzerhandbuchs
Sie können die Bedienungsanleitung für R502-A unter diesem Link herunterladen:
Die Einfuhren aus der VR China entfielen auf die Einfuhren aus der VR China.
Sie können das K202-Benutzerhandbuch unter diesem Link herunterladen:
Die Einfuhren aus der VR China entfielen auf die Einfuhren aus der VR China.
Wenn Sie SDK-Dateien benötigen, kontaktieren Sie uns bitte.
