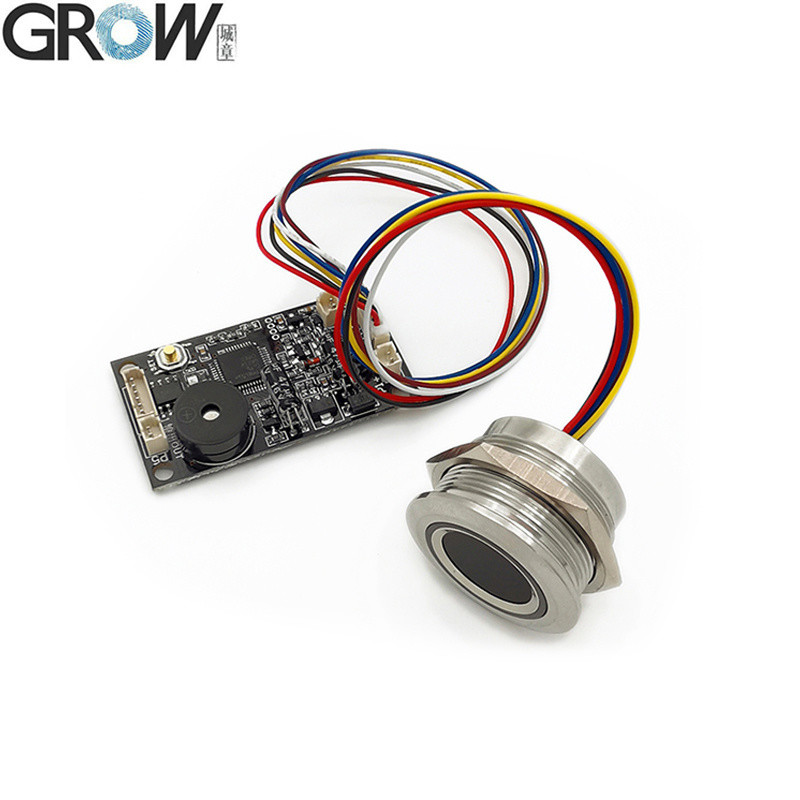

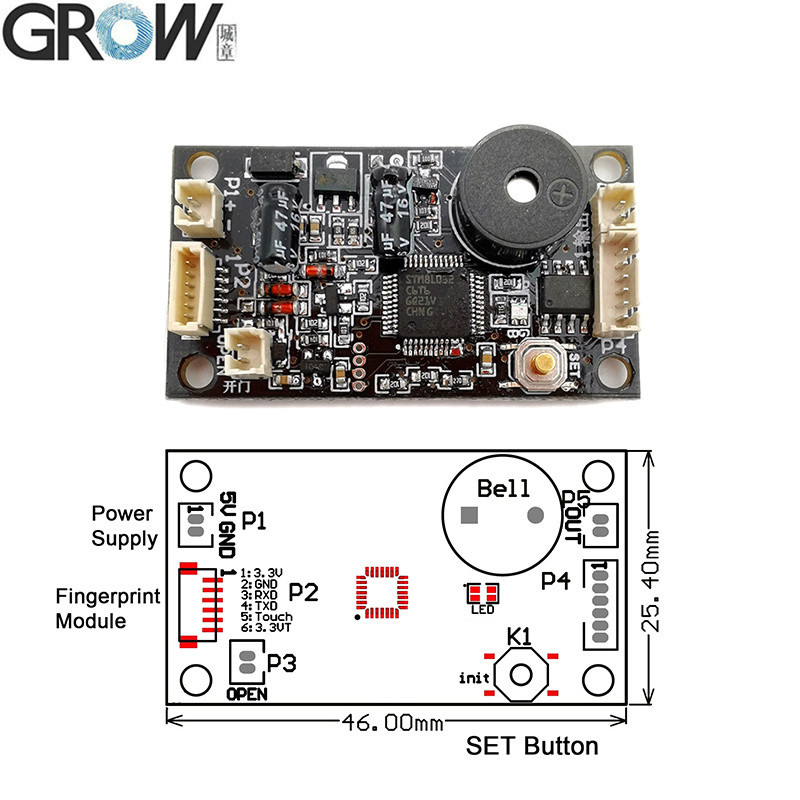

R503 Fingerabdrucksteuerplatte DC 3,7V-6,5V Niedriger Stromverbrauch



KS200 Technische Parameter

4*AA-Batterie oder DC3.7-6.5V, Motorleistung, geringer Stromverbrauch, Administrator/Benutzerfunktion
·Stromversorgung:DC3,7V bis 6,5V
·Strom im Standby-Modus: < 7 uA
·Ausgang: DC5-6V,1.5A(Spitze:2.5A)
·Fingerabdruck des Administrators: 20 Stück
·Fingerabdruck des Benutzers: 180 Stück
·Niedrigspannungsalarm:4.8V (trockene Batterie)
3.5V (Lithiumbatterie)


Motorbetriebsmodus:
1. Vorwärts 0,5 Sekunden → Ruhe 5 Sekunden → Rückwärts 0,5 Sekunden.
2. Vorwärts 1 Sekunde → Ruhe 5 Sekunden → Rückwärts 1 Sekunde.
3Vorwärts 1 Sekunde.
4Vorwärts, 2 Sekunden.
5. Selbstverriegelungsmodus
6Halten Sie den Modus an.



KS200 Betriebsanleitung

1 Fingerabdruck des Registeradministrators:
Lang drücken Sie die SET-Taste, freigeben Finger, wenn zeigt blaue Anzeige Licht auf der Steuerung, jetzt blinkt das Fingerabdruckmodul Anzeige schnell,Setzen Sie den gleichen Admin Finger mit mehreren Mal im Fingerabdruck Sammlung Bereich, bis Musik hören bedeutet Fingerabdruck registrieren erfolgreich. Fingerabdruck kann kontinuierlich registriert werden und es kann 20 Stück Administrator Fingerabdruck registrieren; wenn keine Notwendigkeit Fingerabdruck mehr hinzufügen, warten Sie ein paar Sekunden, um zu verlassen.Wenn der Administrator vollständig registriert ist, wird es automatisch den Administrator-Registrierungszustand nach dem Hören von "DiDiDi" beenden und mit der Registrierung des Benutzer-Fingerabdrucks beginnen, wenn Sie erneut auf die SET-Taste drücken.
2 Benutzer-Fingerabdruck registrieren:
Drücken Sie den Administrator-Fingerabdruck, bis das blaue Anzeigerlicht schnell blinkt und die Musik gehört wird, das heißt, Sie können den Benutzer-Fingerabdruck hinzufügen.Setzen Sie den gleichen Benutzer Finger mit mehreren Mal in Fingerabdruck Sammlung Bereich, bis Musik hören bedeutet Fingerabdruck registrieren erfolgreich.Fingerabdrücke können kontinuierlich registriert werden, wenn das System im Registerzustand ist; wenn kein Fingerabdruck mehr hinzugefügt werden muss, warten Sie einige Sekunden.
3 Fingerabdruck löschen:
Drücken Sie den Administrator-Fingerabdruck, bis das rote Anzeiglicht schnell blinkt und Musik gehört wird. Das bedeutet, dass die Benutzer-Fingerabdrücke gelöscht werden.
4 Fabrik-Einstellungen:
Lang drücken Sie die SET-Taste, bis das rote Anzeiglicht auf der Steuerungsplatte leuchtet und die Musik gehört wird, dann lassen Sie den Finger los, bedeutet Initialisierungsoperation erfolgreich.

Anmerkung:
1.Jeder Fingerabdruck kann im Fabrikstandard verwendet werden, und diese Funktion ist nach der Fingerabdruckregistrierung deaktiviert.
2.Wenn die Spannung unter DC4,7 V liegt, leuchtet das rote Licht und bedeutet eine Warnung für eine niedrige Spannung.
3.Im Warte-Modus, wenn Benutzer-Fingerabdruck registriert wird, drücken Sie zuerst den Fingerabdruck des Administrators. Nach der Übergabe heben Sie den Finger und drücken Sie den Fingerabdruck des Administrators erneut.Wenn das Licht blinkt und die Musik klingt, kann der Fingerabdruck des Benutzers registriert werden.

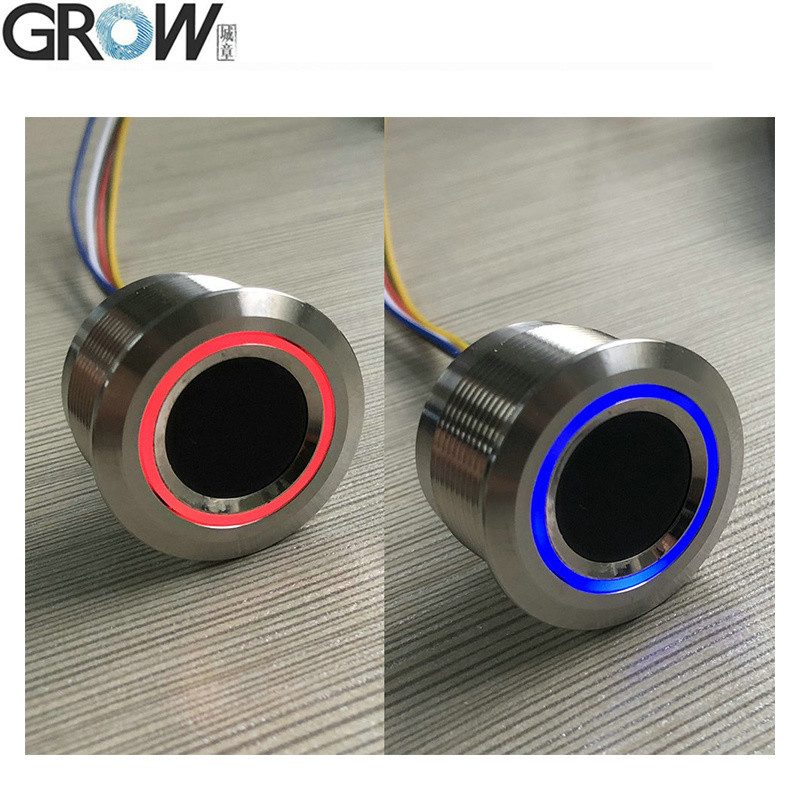

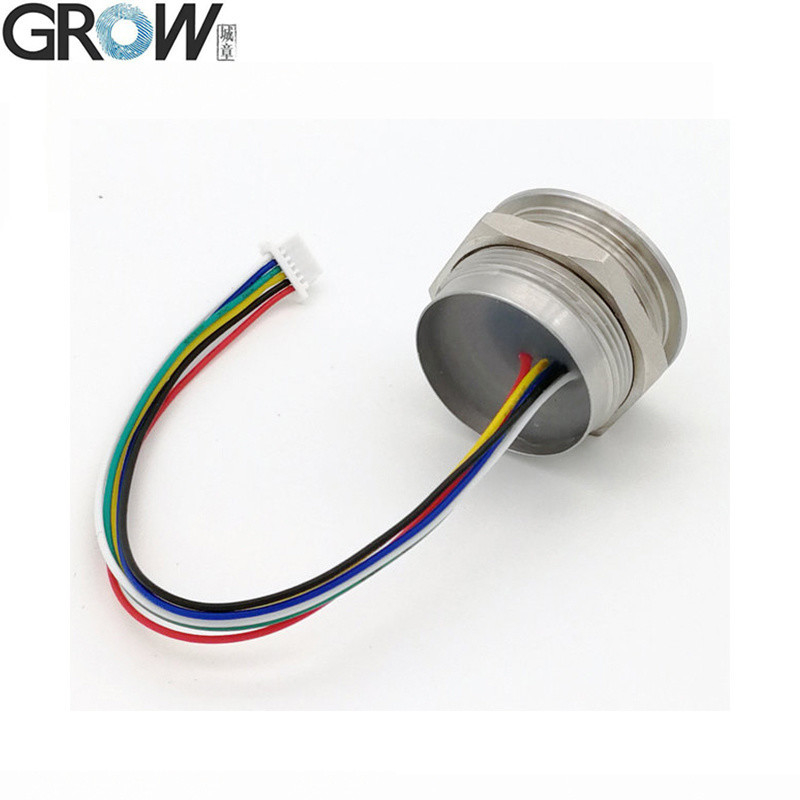

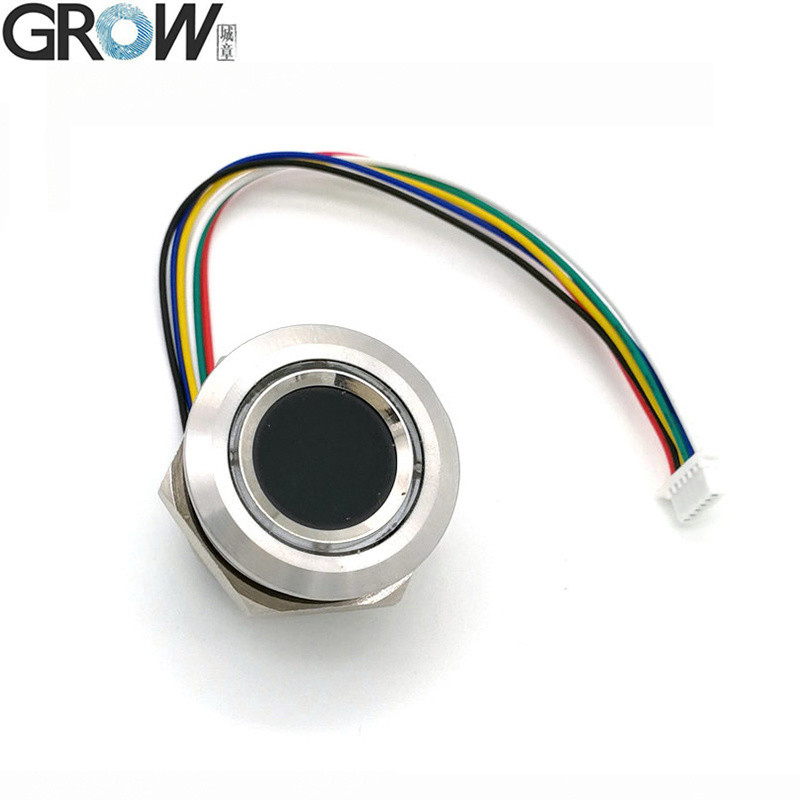

KS200 für Fingerabdruckmodule R502-A, R502-F, R502-AW, R503 geeignet.

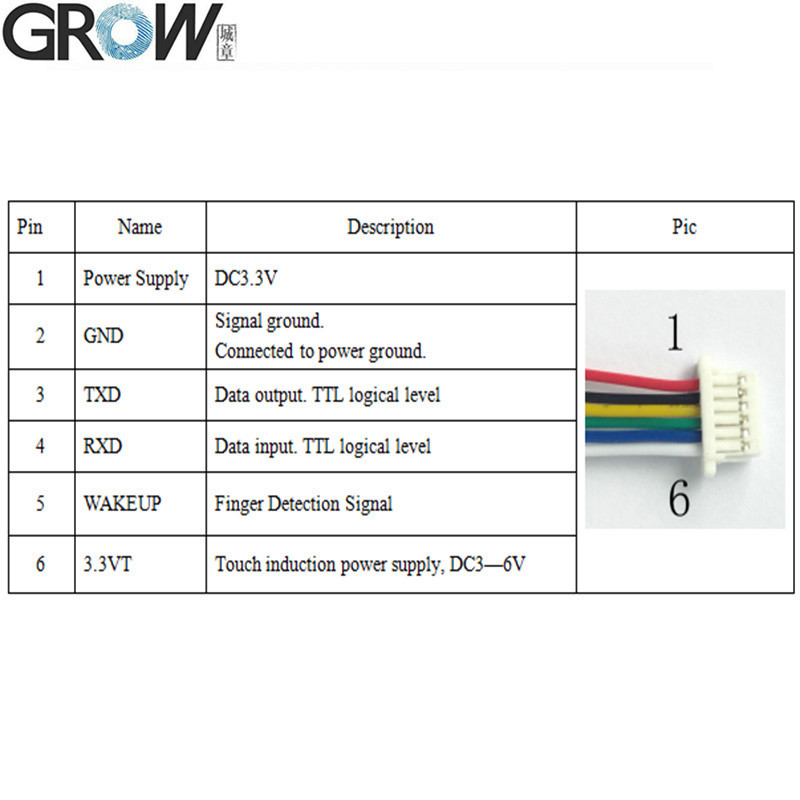

R503 Spezifikationen
