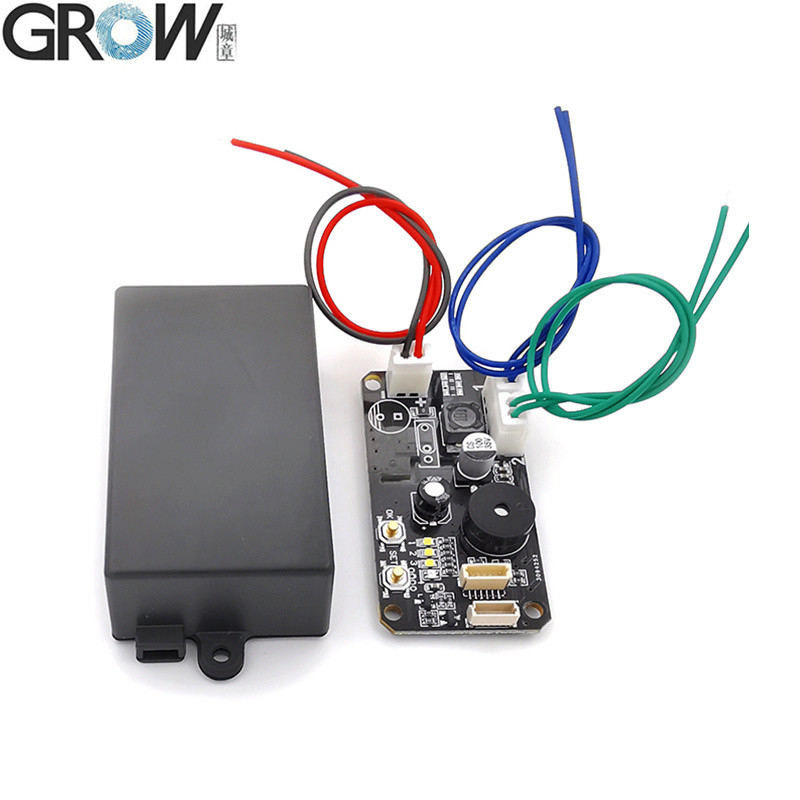

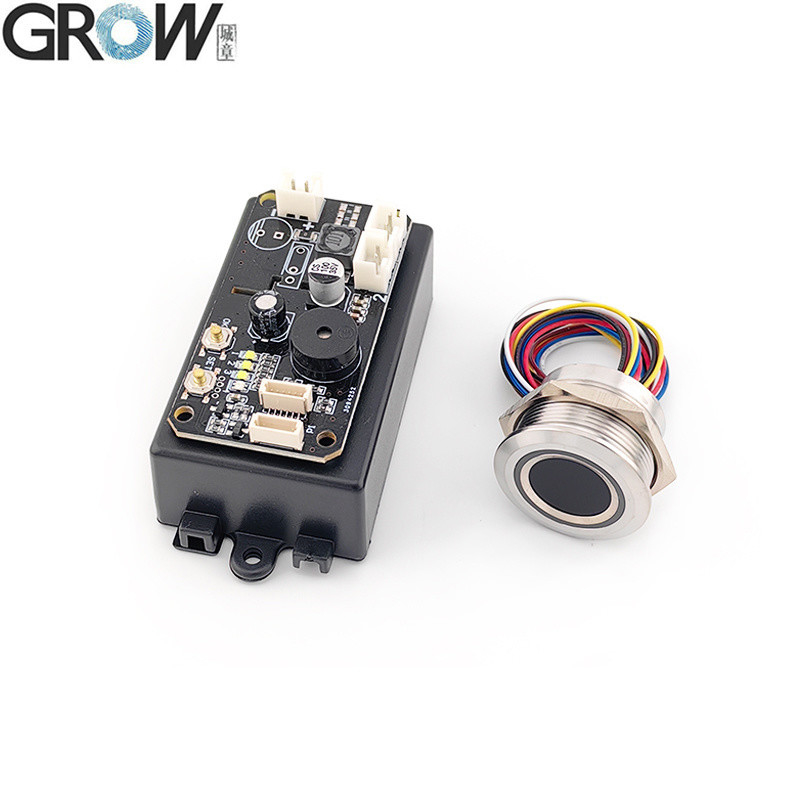

DC12V Programmierbarer Fingerabdruckscanner Modul Uart Fingerabdrucksensor

Technische Parameter KS220-S
Technischer Parameter:
·Stromversorgung: Gleichspannung 12 V
·Standby-Strom: 25uA
·Fingerabdruckkapazität:
·Fingerabdruck des Administrators: 10 Stück

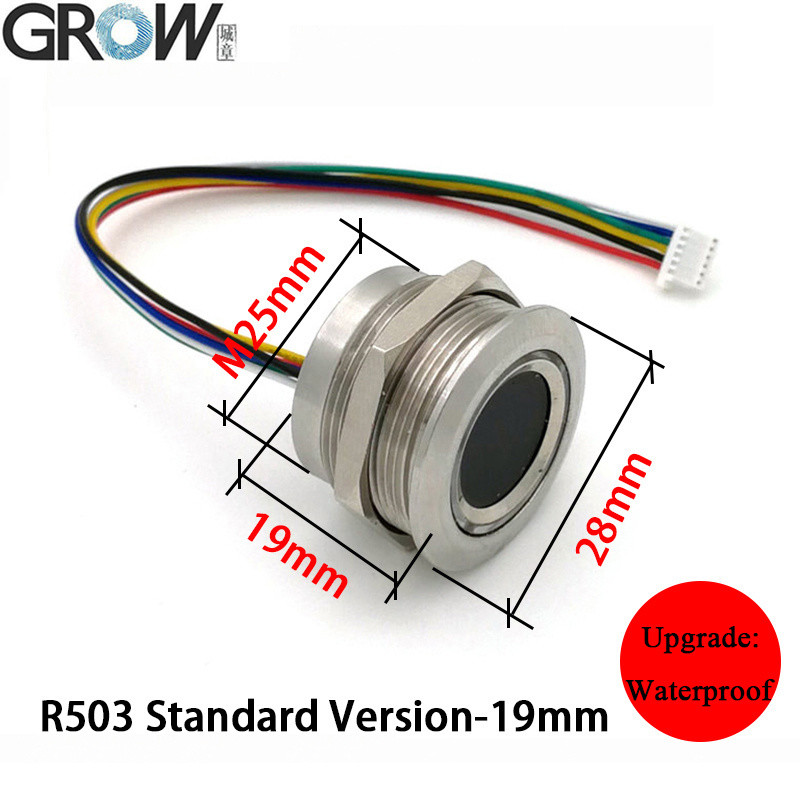

·Fingerabdruck des Benutzers: R503/R502-F:190 Stück R558/R558S:110 Stück
·Ausgabe: Relais
·Relaismodus: Selbstverriegelungsmodus, Zündmodus, Joggingmodus

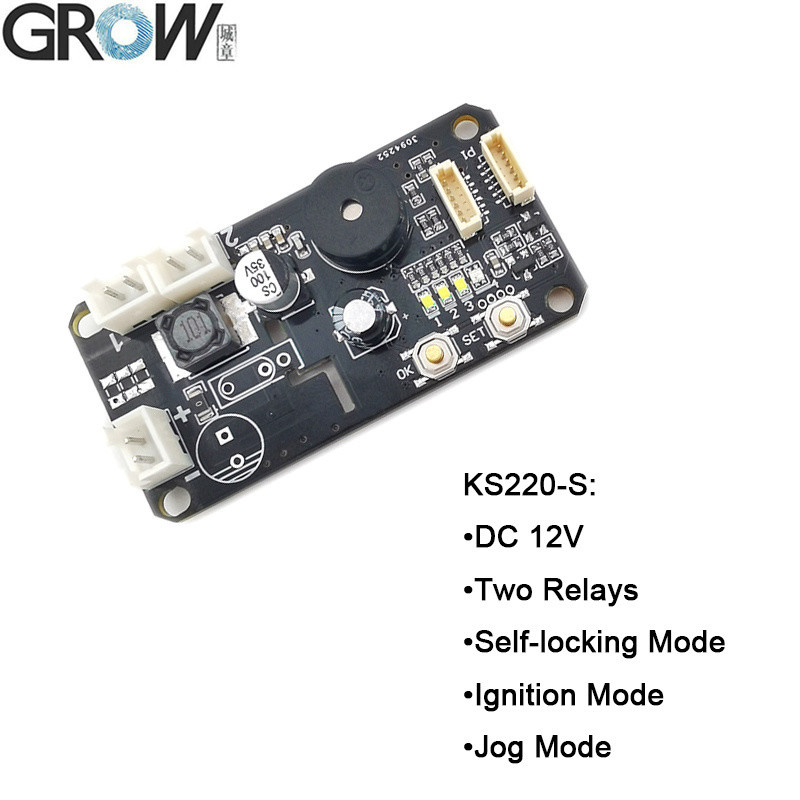

DC12V, 2 Relais Ausgang, Fingerabdruck von Administrator/Benutzer, Jog-Modus, Selbstverriegelungsmodus, Zündmodus

Betriebsanweisung KS220-S
(Im Betriebszustand im Werk ist das Relais Nr. 1 im Selbstverriegelungsmodus, das Relais Nr. 2 im Zündmodus.)

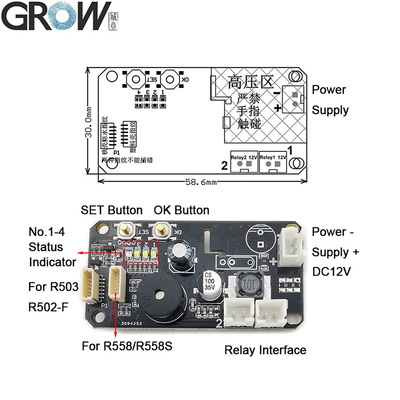

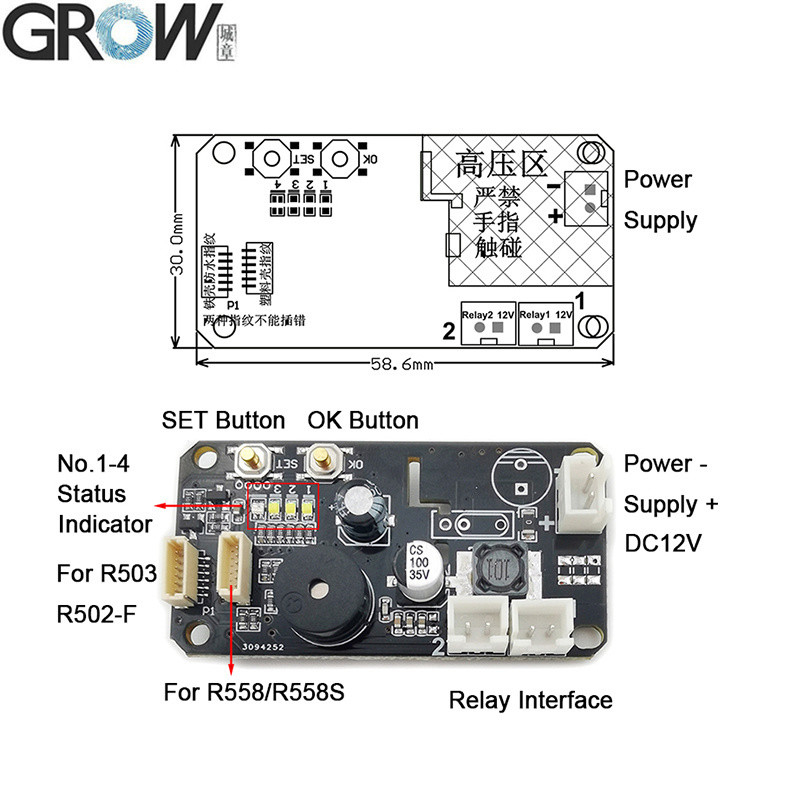

1- Fingerabdruck des Register-Administrators:Kurz drücken Sie die SET-Taste, der No.4 Status-Indikator zeigt blau, dann drücken Sie die OK-Taste zu bestätigen, jetzt das Fingerabdruck-Modul LED-Blitz,Setzen Sie den gleichen Admin Finger mit mehreren Mal im Fingerabdruck Sammlung Bereich, bis Musik hören bedeutet Fingerabdruck registrieren erfolgreich. Fingerabdruck kann kontinuierlich registriert werden und es kann 10 Stück Administrator-Fingerabdruck registrieren; wenn keine Notwendigkeit, Fingerabdruck mehr hinzuzufügen, warten ein paar Sekunden zu verlassen.Wenn der Administrator vollständig registriert ist,Es wird automatisch den Administrator-Registrierungszustand verlassen, nachdem Sie "DiDiDi" gehört haben. Es wird beginnen, Benutzer-Fingerabdruck zu registrieren, wenn Sie erneut auf die SET-Taste drücken.Admin-Fingerabdruck hat keine Freischaltfunktion, nur zum Registrieren oder Löschen von Fingerabdrücken verwendet.

2.Fingerabdruck des registrierten Benutzers:Drücken Sie den Administrator-Fingerabdruck, bis das Modul ein blaues Anzeiglicht zeigt und die Musik hört, was bedeutet, dass der Benutzer Fingerabdruck hinzufügen kann.Setzen Sie den gleichen Benutzer Finger mit mehreren Mal in Fingerabdruck Sammlung Bereich, bis Musik hören bedeutet Fingerabdruck registrieren erfolgreich.Fingerabdrücke können kontinuierlich registriert werden, wenn das System im Registerzustand ist; wenn kein Fingerabdruck mehr hinzugefügt werden muss, warten Sie einige Sekunden.

3. Benutzer-Fingerabdruck löschenDrücken Sie den Administrator-Fingerabdruck, bis das Modul ein rotes Anzeiglicht zeigt und "DiDiDi" -Piep und Musik hören, was bedeutet, dass die Benutzer-Fingerabdrücke gelöscht werden.

4Zurück zum Fabrikstandard:Kurz drücken Sie die SET-Taste immer wieder, bis der NO.4-Statusanzeiger rot zeigt.Dann lang drücken Sie die OK-Taste, bis das Fingerabdruckmodul zeigt roten Anzeiger Licht schnell blinkt und hören Musik bedeutet Initialisierung erfolgreich.

5.Wie wird Relais 1 verwendet?Kurz drücken registrierte Benutzer-Fingerabdruck.

6.Wie man Relais 2 verwendet:Langes Drücken registriert Benutzer-Fingerabdruck.

Anmerkung:
1.Jeder Fingerabdruck kann im Fabrikzustand verwendet werden, aber die Funktion wird ungültig, nachdem der Fingerabdruck registriert wurde.
