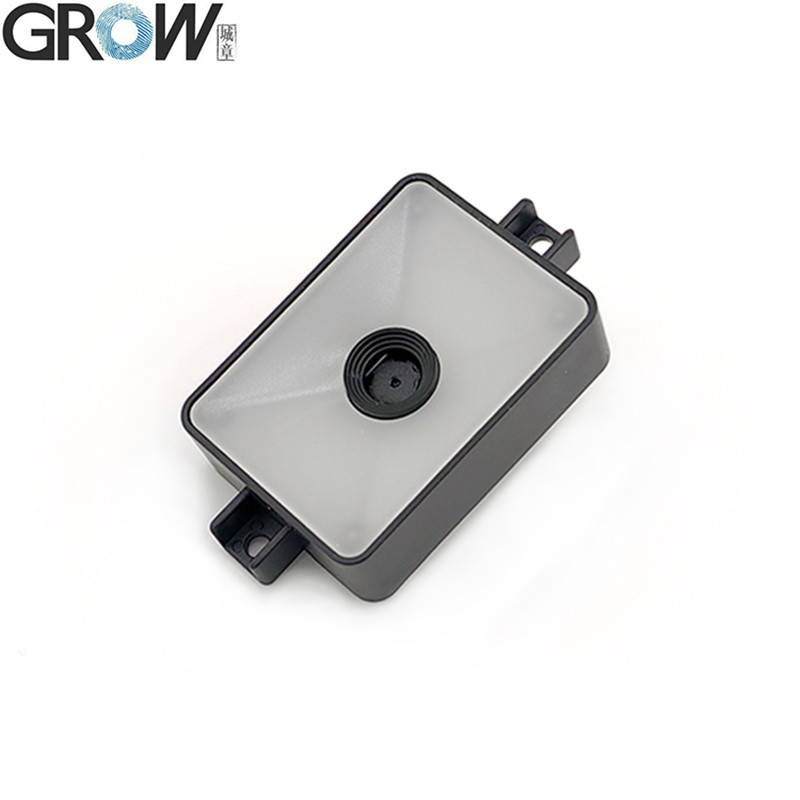

1. USB-Strichcode-Scanner zum Erfassen von 1D-, 2D-Codes auf Etiketten, Papier, Mobiltelefon oder Computer.
2. Hocheffiziente Erkennung und hohe Upload-Geschwindigkeit zur Verbesserung Ihrer Arbeitseffizienz.
3Mit einem Klingel, der dich daran erinnert, ob der Scan erfolgreich war oder nicht.
4- Kompatibel mit USB und UART Schnittstellen.
5Über 180 konfigurierbare Optionen
6. Unterstützung von Makros Ersetzen einer Zeichenfolge im Barcode durch eine andere
7Programmierbare Präambel- und Endzeichenzeichen
8Überlegene Leseleistung unter Verwendung fortschrittlicher Decodierungsalgorithmen
9Globaler Multi-Code-Auslesen.
Spezifikationen
|
Scannenleistung
|
Scanmodus
|
640*480 CMOS
|
|
Beleuchtung
|
Weiße LED
|
|
Umgebungslicht
|
Weich weiße LED
|
|
Code lesen
Typ
|
2D
|
QR-Code, Datenmatrix, PDF417,Aztec,Mikro QR,Mikro PDF417
|
|
1D
|
EAN,UPC,Code 39,Code 93,Code 128,UCC/EAN 128, Codabar,
|
|
2 von 5, ITF-6, ITF-14, ISBN, ISSN, MSI-Plessey
|
|
GS1 Datenbalken, Code 11, Industrie 25,
|
|
Standard 25, Plessey, Matrix 2 von 5
|
|
Genauigkeit der Ablesung
|
≥ 4 ml
|
|
Schallfeldtiefe
|
EAN-13
|
50 mm bis 200 mm (13 mm)
|
|
|
Code 39
|
40 mm bis 90 mm (5 mil 10 Bytes)
|
|
QR-Code
|
25 mm bis 200 mm (20 mil 16 Bytes)
|
|
Daten Marix
|
50mm-90mm (10mil 20 Bytes)
|
|
PDF417
|
30mm-130mm (6,67mil 7 Bytes)
|
|
Gegensatz
|
≥ 25%
|
|
Scanningwinkel
|
Kreuzungswinkel 360°, Höhe ± 55°
Abbiegungswinkel ± 55°
|
|
Blickwinkel
|
Horizontale: 47° Vertikale: 36°
|
|
Mechanische
Elektrische Parameter
|

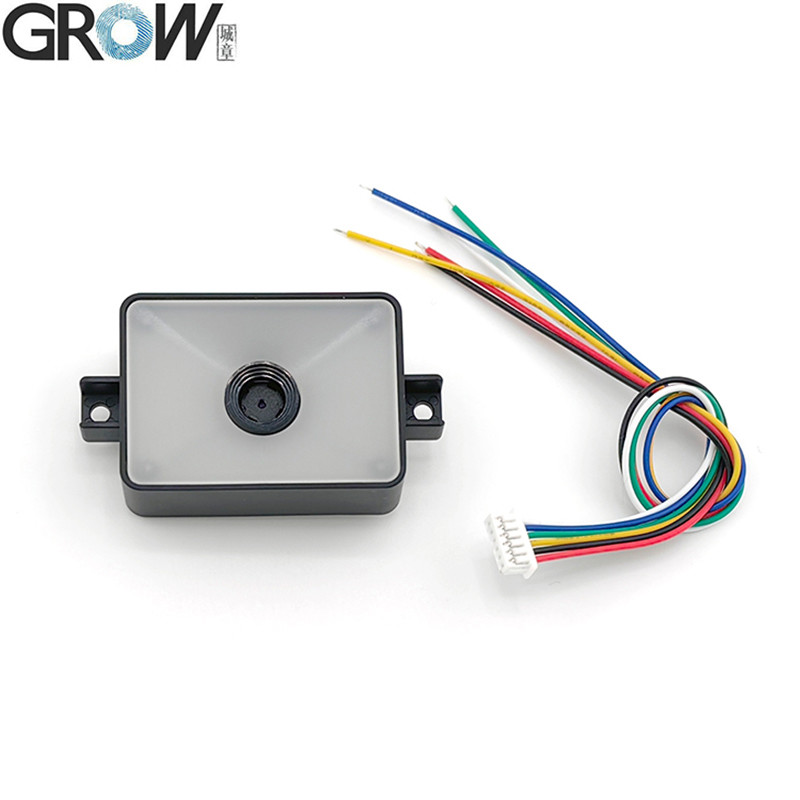

Schnittstelle
|
TTL-232, USB (HID-KBW, virtueller Serienanschluss)
|
|

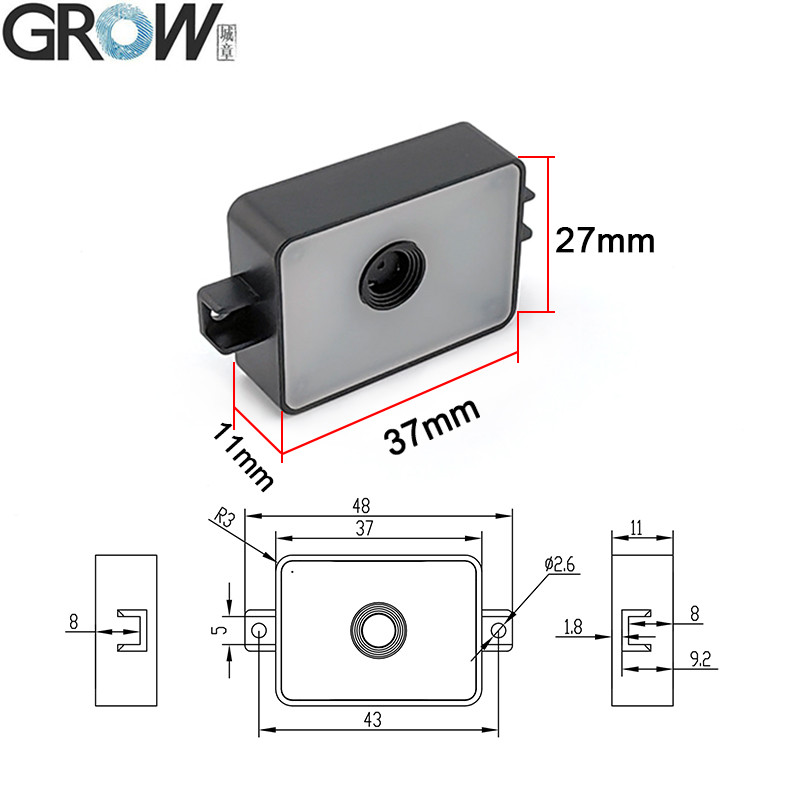

Abmessung
|
48 ((W) * 27,5 ((D) * 14 ((H) mm
|
|
Betriebsspannung
|
Gleichspannung 5 V
|
|
Betriebsstrom
|
180 mA
|
|
Standby-Strom
|
Die in Absatz 1 genannten Anforderungen gelten nicht für die Bereitstellung der erforderlichen Daten.
|
|
Umweltparameter
|
Betriebstemperatur
|
-20 °C bis +50 °C
|
|
Speichertemperatur
|
-40°C bis +70°C
|
|
Betriebsfeuchtigkeit
|
5% bis 95% ((Nicht kondensierend)
|
|
Umweltlicht
|
0~100000LUX
|
Dateien
·Bereitstellung eines Benutzerhandbuchs
Einführung der Funktionsweise von Scanning-Modulen
Stellen Sie sich vor, das Scanning-Modul ist wie ein Super-Auge, und sein Arbeitsablauf sieht so aus:
Zunächst wird eine Lichtquelle (z. B. Laser oder LED-Licht) verwendet, um den zu scannen Gegenstand zu beleuchten, und diese Lichtquelle wird je nach unterschiedlichen Scannungsbedürfnissen ausgewählt.Das ist wie eine Taschenlampe in der Dunkelheit anzünden, erleuchtet den Weg vor uns.
Wenn Licht ein Objekt berührt, reflektiert es sich zurück und wird von der Linse im Scanmodul aufgenommen.Die Bildqualität hängt von der Qualität der Linse und der Einstellung der Brennweite ab.
Als Nächstes erschien eine magische Komponente namens Bildsensor, wie ein Übersetzer, der Bilder in elektrische Signale umwandelt.Dieser Sensor kann eine Ladungskopplungseinrichtung (CCD) oder einen ergänzenden Metalloxidhalbleitern (CMOS) sein., die beide in der Umwandlung optischer Signale in elektrische Signale sehr geschickt sind.
Das elektrische Signal wird dann an den Entschlüsselungschip gesendet, um ihn weiter zu verarbeiten.und wandelt es dann in ein digitales Signal umAuf diese Weise werden die Daten klar und zuverlässig.

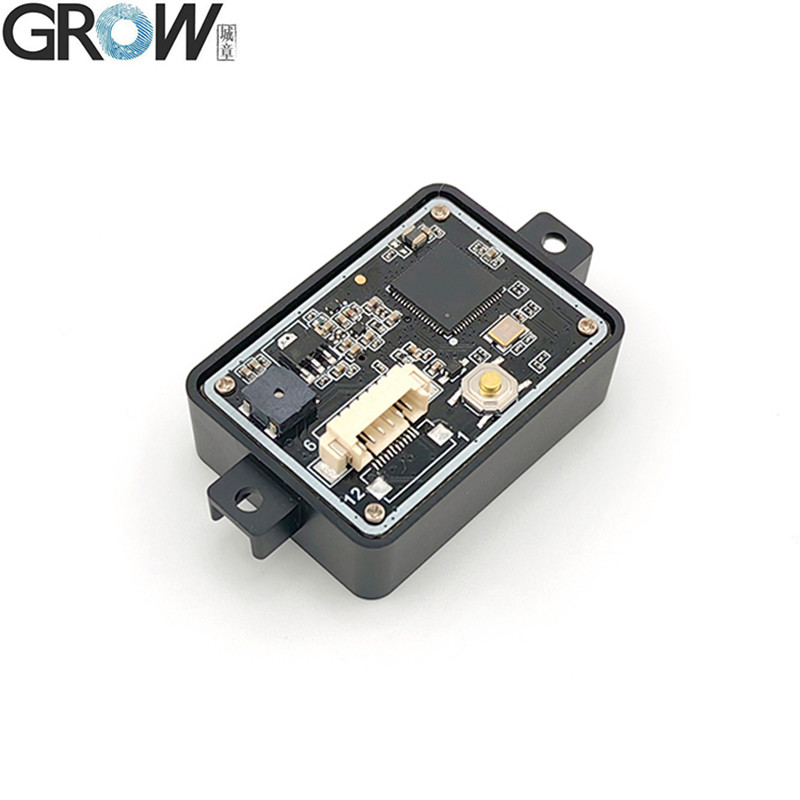

Diese digitalen Signale werden anschließend an die Hauptsteuerplatine gesendet, die als Gehirn des Scanningmoduls fungiert und für die Verarbeitung der Daten verantwortlich ist und gleichzeitig andere Teile des Moduls steuert.Die Hauptsteuerung kann über verschiedene Schnittstellen mit Computern oder anderen Geräten verbunden werden, um verarbeitete Daten zu übertragen.
Vor der Übermittlung der Daten wird die Hauptkontrollplatte auch einer "physischen Untersuchung" unterzogen, d. h. einer Datenüberprüfung.Es werden verschiedene Methoden wie Paritätsprüfung oder CRC zur Gewährleistung der Genauigkeit der Daten verwendet.Falls Fehler festgestellt werden, werden sie sofort korrigiert.
Schließlich können die Daten, die Schicht für Schicht gefiltert und verarbeitet wurden, ausgegeben werden.Identifizierung, Lagerung oder andere Anwendungen.
Einfach ausgedrückt, wandelt das Scannermodul das Bild eines Objekts durch optische Geräte in ein digitales Signal um, führt dann eine Reihe von Verarbeitungen und Anwendungen durch und liefert schließlich das Ergebnis.Dieser Prozess kann über Computer oder andere Geräte gesteuert und gesteuert werden, wodurch die Scanarbeit automatisierter und intelligenter wird.
