Beschreibung
1. Integrierte Bildsammlung und Algorithmus-Chip zusammen, ALL-in-One
2. Die Flexibilität, sich an die Bedingungen anzupassen, war die Finger, ob es trockene Finger, nasse Finger, leichte Textur Fingerabdrücke Finger und alte Finger, alle haben eine hohe Erkennungsrate
3Die wichtigsten Anwendungsbereiche: kann in eine Vielzahl von Endprodukten eingebettet werden, wie z.B.: Zugangskontrolle, Anwesenheitssicherung, Schließfach

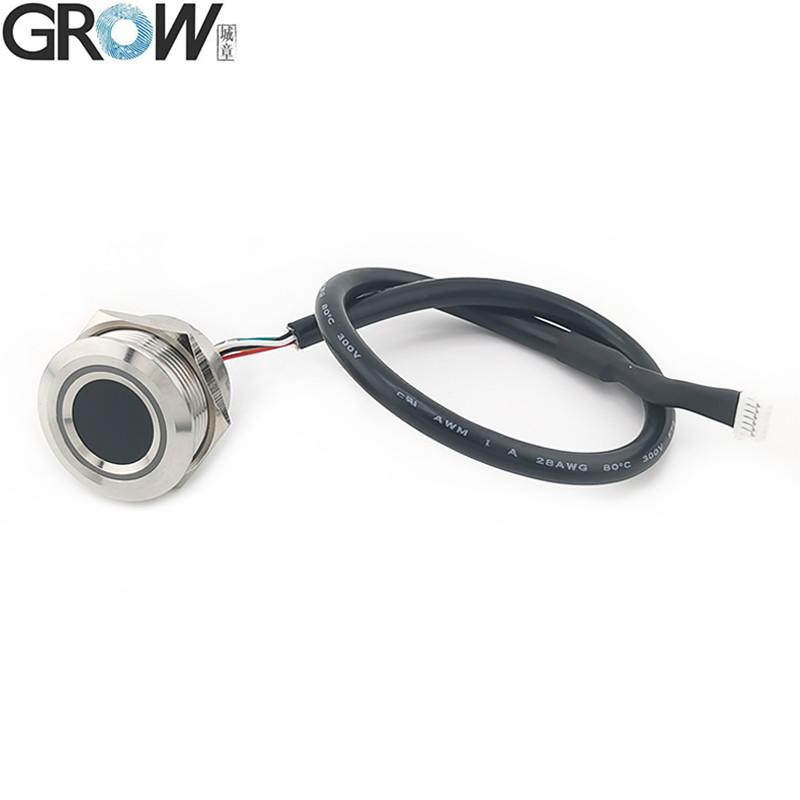

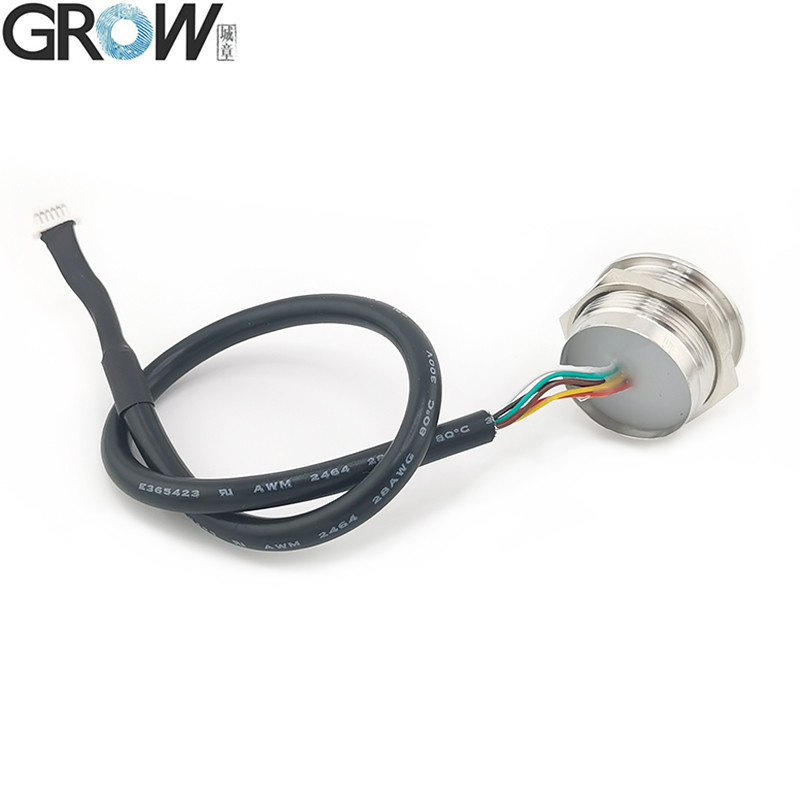

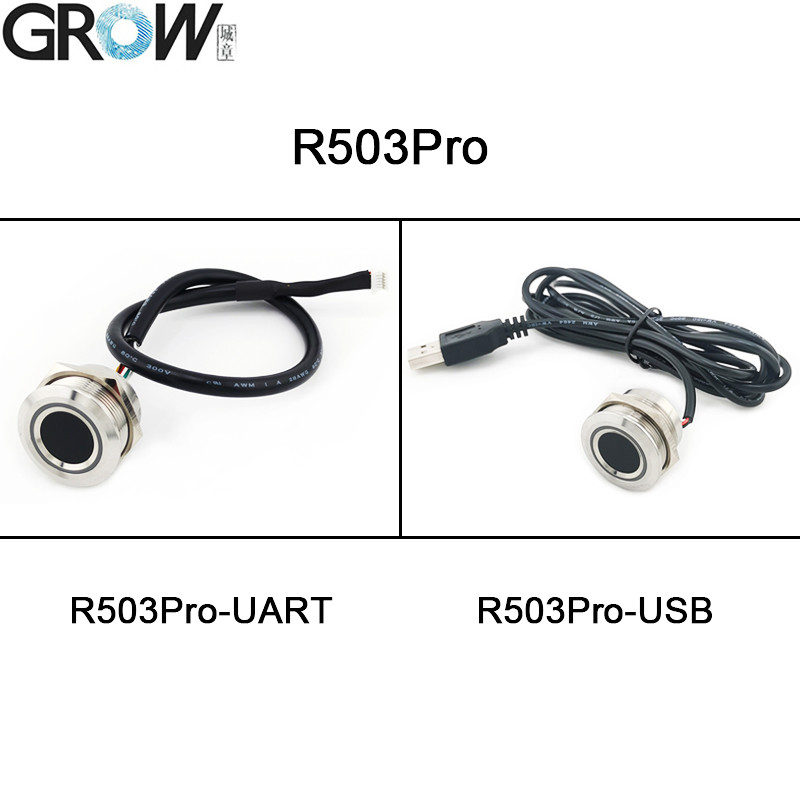

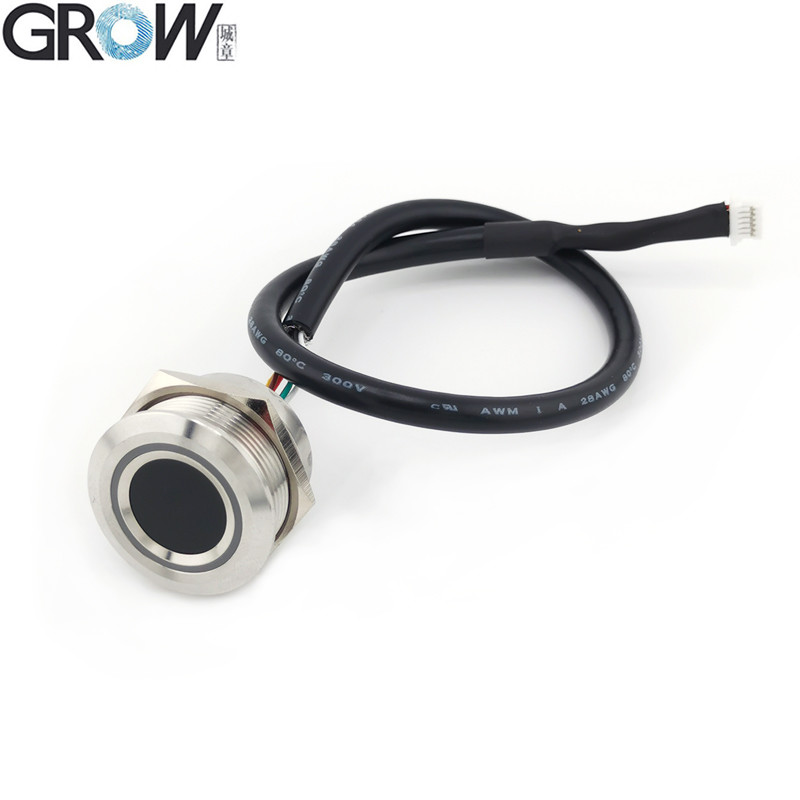

Das Fingerabdruckmodul R503Pro verfügt über R503Pro-UART- und R503Pro-USB-Typen.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Stromversorgung
|
Gleichspannung 3,3 V
|
Gleichspannung 5V
|
Gleichspannung 3,3 V
|
Die UART:Gleichspannung 3,3 V
USB: Gleichspannung 5V
|
Gleichspannung 3,3 V
|
|
Sensor-Array
|
192*192 Pixel
|
192*192 Pixel
|
192*192 Pixel
|
192*192 Pixel
|
160*160 Pixel
|
|
Fingerabdruckkapazität
|
200
|
200
|
200
|
1500
|
150
|
|
Größe
|
M25
|
M25
|
M22
|
M25
|
M25
|
|

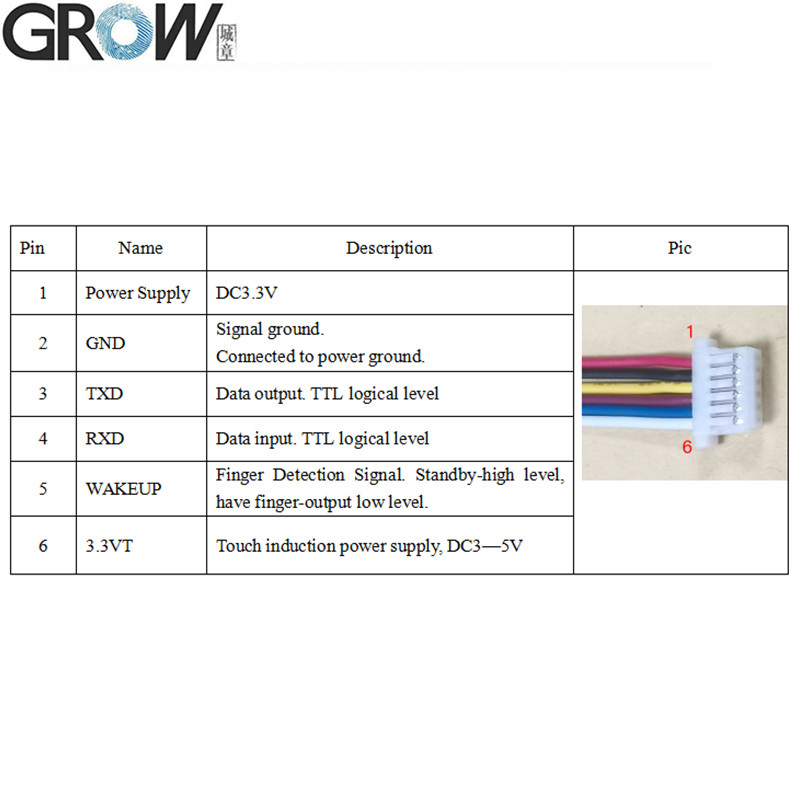

Verbindungsstück
|
SH 1,0 mm 6pins
|
MX 1,25 mm 6 Pins
|
SH 1,0 mm 6pins
|
SH 1,0 mm 6pins
|
SH 1,0 mm 6pins
|
R503 Spezifikationen
|
Modell
|
R503Pro
|
|
Typ
|
Kapazitives Fingerabdruckmodul
|
|
Schnittstelle
|
UART ((TTL) /USB
|
|
Entschließung
|
508 DPI
|
|
Spannung
|
R503Pro-UART: Gleichstrom 3.3V
|
|
Fingerabdruckkapazität
|
200
|
|
Sensor-Array
|
192*192 Pixel
|
|
Betriebsstrom
|
20 mA
|
|
Standby-Strom
|
Typische Berührungsvorbereitungsspannung: 3,3 V, Durchschnittsstrom: 2 uA
|
|
Außengröße des Fingerabdruckmoduls
|
Durchmesser 28 mm
|
|
Innengröße des Fingerabdruckmoduls
|
Durchmesser 25 (mm) (M25)
|
|
Fingerabdruckmodulhöhe
|
19 mm)
|
|
Effektives Sammelgebiet
|
Durchmesser 15,5 mm
|
|
Verbindungsstück
|
Der Wert der Verbrennungsmenge ist zu messen.
|
|
LED-Steuerung
|
- Ja, das ist es.
|
|
LED-Farbe
|
RGB-Bild
|
|
Geschwindigkeit des Scannens
|
< 0,2 Sekunden
|
|
Überprüfungsgeschwindigkeit
|
< 0,3 Sekunden
|
|
Abgleichsmethode
|
1:1" 1:N
|
|
FRR
|
≤ 1%
|
|
FAR
|
≤ 0,001%
|
|
Arbeitsumfeld
|
-20C bis 60C
|
|
Arbeitsfeuchtigkeit
|
10 bis 85%
|
|
Antistatische Kapazität
|
15 KV
|
|
Schleifwiderstandsintensität
|
1 Million Mal
|
|
Kommunikations-Boudrate (UART):
|
(9600 × N) bps, wobei N = 1 ~ 12 ((Standard N = 6, d. h. 57600 bps)
|
Dateien
·Freie Referenz-SDK-Dateien für Arduino, Android,.Net, Windows usw. zur Verfügung stellen.
·Bereitstellung eines Benutzerhandbuchs
R503Pro Video auf Youtube:Siehe auch: https://youtu.be/E754yIjn80Q
Wenn Sie SDK-Dateien benötigen, kontaktieren Sie uns bitte.
Mehrfachkommunikationsschnittstellen:Der Fingerabdrucksensor R503Pro bietet sowohl USB- als auch TTL-Kommunikationsoberflächen für eine einfache Verbindung und Datenübertragung mit verschiedenen Geräten.
Versorgungsspannung:Dies ist der Fall, wenn die Leistung des Geräts mit einer Leistung von mehr als 10 W und der Leistung des Geräts mit einer Leistung von mehr als 10 W und der Leistung des Geräts mit einer Leistung von mehr als 10 W ist.
Fingerabdruckkapazität:Der Fingerabdrucksensor R503Pro wurde vom Fingerabdrucksensor R503 mit einer Fingerabdruckkapazität von 1500 Stück aktualisiert.
Standby bei geringer Leistung:Für das Szenario, in dem der Standby bei geringer Leistung realisiert werden muss, kann der Host die Hauptstromversorgung des Moduls abschalten (die berührungsempfindliche Stromversorgung kann nicht abgeschaltet werden).Es wird ein Signal beim IRQ-Signal ausgeben., und dann kann der Host das Modul einschalten, um den Fingerabdruck-Identifizierungsprozess auszuführen.

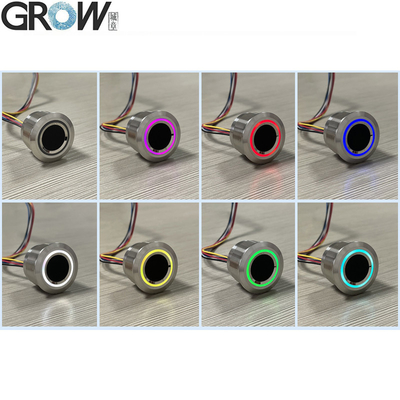

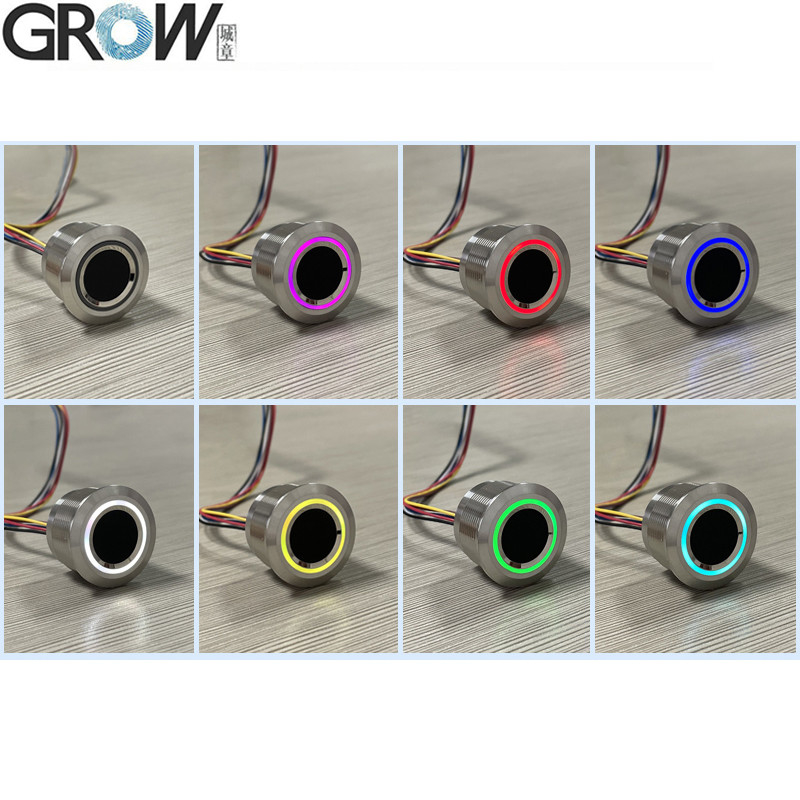

LED RGB:Der Fingerabdrucksensor R503Pro verfügt über ein 3-farbiges und ein 7-farbiges Fahrradlicht, und die Schnittstelle ist sowohl in USB- als auch in TTL-Optionen verfügbar, so dass die Anwendung noch einfacher ist.
Vielseitigkeit:R503Pro Fingerabdrucksensor wird weit verbreitet in Zugangskontrollsystemen, Präsenzsystemen, Sicherheitsauthentifizierung und anderen Bereichen verwendet.Es kann eine schnelle und genaue Fingerabdruck-Identifizierungsfunktion erreichen, um die Sicherheit und den Komfort zu verbessern.
