Beschreibung
1. Integrierte Bildsammlung und Algorithmus-Chip zusammen, ALL-in-One
2. Die Flexibilität, sich an die Bedingungen anzupassen, war die Finger, ob es trockene Finger, nasse Finger, leichte Textur Fingerabdrücke Finger und alte Finger, alle haben eine hohe Erkennungsrate
3Die wichtigsten Anwendungsbereiche: kann in eine Vielzahl von Endprodukten eingebettet werden, wie z.B.: Zugangskontrolle, Anwesenheitssicherung, Schließfach
R503-M22 ist das gleiche wie R503, nur die Größe ist anders.
R503-M22 kann auch mit KS200,K202,K215,KL216,K219,K220,K236,KS220 Steuerplatte arbeiten.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Stromversorgung
|
Gleichspannung 3,3 V
|
Gleichspannung 5V
|
Gleichspannung 3,3 V
|
Die UART:Gleichspannung 3,3 V
USB: Gleichspannung 5V
|
Gleichspannung 3,3 V
|
|
Sensor-Array
|
192*192 Pixel
|
192*192 Pixel
|
192*192 Pixel
|
192*192 Pixel
|
160*160 Pixel
|
|
Fingerabdruckkapazität
|
200
|
200
|
200
|
1500
|
150
|
|
Größe
|
M25
|
M25
|
M22
|
M25
|
M25
|
|

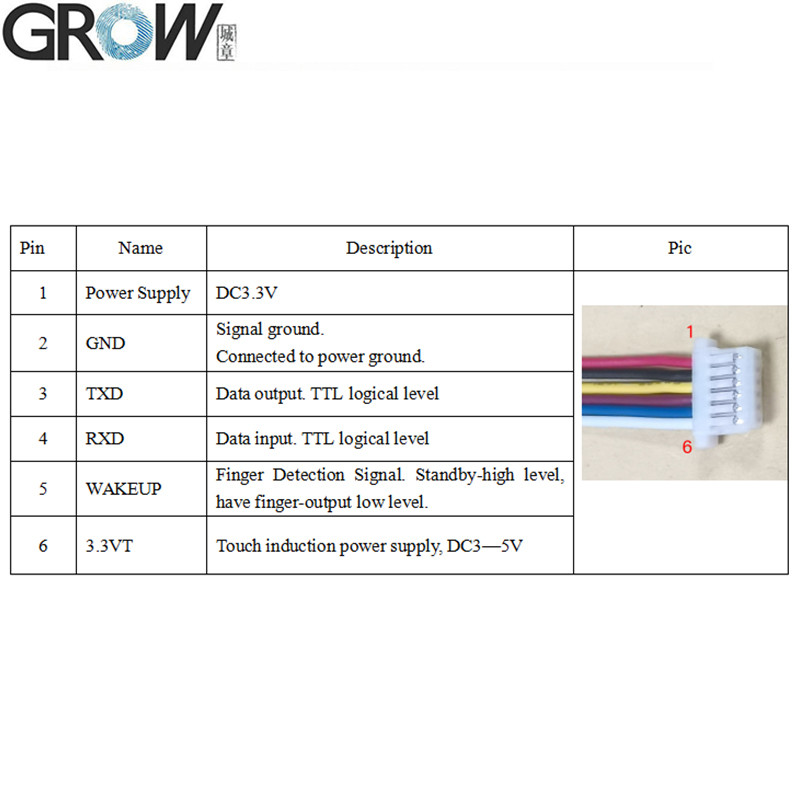

Verbindungsstück
|
SH 1,0 mm 6pins
|
MX 1,25 mm 6 Pins
|
SH 1,0 mm 6pins
|
SH 1,0 mm 6pins
|
SH 1,0 mm 6pins
|
R503-M22 Spezifikation
|
Modell
|
R503-M22
|
|
Typ
|
Kapazitives Fingerabdruckmodul
|
|
Schnittstelle
|
UART ((TTL)
|
|
Entschließung
|
508 DPI
|
|
Spannung
|
Gleichspannung 3,3 V
|
|
Fingerabdruckkapazität
|
200
|
|
Sensor-Array
|
192*192 Pixel
|
|
Betriebsstrom
|
20 mA
|
|
Standby-Strom
|
Typische Berührungsvorbereitungsspannung: 3,3 V, Durchschnittsstrom: 2 uA
|
|

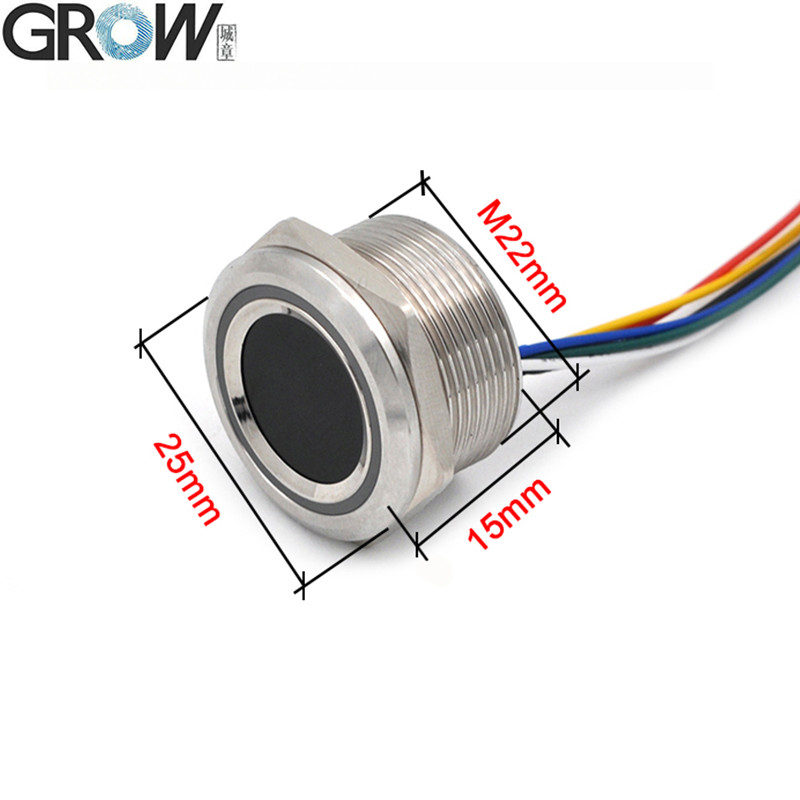

Außengröße des Fingerabdruckmoduls
|
Durchmesser 25 mm
|
|
Innengröße des Fingerabdruckmoduls
|
Durchmesser 22 (mm) ((M22)
|
|
Fingerabdruckmodulhöhe
|
15 mm
|
|
Effektives Sammelgebiet
|
Durchmesser 15,5 mm
|
|
Verbindungsstück
|
Der Wert der Verbrennungsmenge ist zu messen.
|
|
LED-Steuerung
|
- Ja, das ist es.
|
|
LED-Farbe
|
RGB-Bild
|
|
Geschwindigkeit des Scannens
|
< 0,2 Sekunden
|
|
Überprüfungsgeschwindigkeit
|
< 0,3 Sekunden
|
|
Abgleichsmethode
|
1:1" 1:N
|
|
FRR
|
≤ 1%
|
|
FAR
|
≤ 0,001%
|
|
Arbeitsumfeld
|
-20C bis 60C
|
|
Arbeitsfeuchtigkeit
|
10 bis 85%
|
|
Antistatische Kapazität
|
15 KV
|
|
Schleifwiderstandsintensität
|
1 Million Mal
|
|
Kommunikations-Boudrate (UART):
|
(9600 × N) bps, wobei N = 1 ~ 12 ((Standard N = 6, d. h. 57600 bps)
|
Dateien
·Freie Referenz-SDK-Dateien für Arduino, Android,.Net, Windows usw. zur Verfügung stellen.
·Bereitstellung eines Benutzerhandbuchs
Sie können die Bedienungsanleitung R503 R503-M22 unter diesem Link herunterladen:
Die Einfuhren aus der VR China entfielen auf die Einfuhren aus der VR China.
R503 Anzeige eines Videos über den Betrieb des Prüfprogramms auf Youtube:Sie werden von der Kommission eingeladen.
Wenn Sie SDK-Dateien benötigen, kontaktieren Sie uns bitte.
Hochauflösung und schnelle Erkennung:Das Fingerabdruckmodul R503-M22 verwendet einen 192*192-Pixel-Sensor mit einer Bildauflösung von 508 DPI, um mehr Fingerabdruckdetails zu erfassen.schnell und effizient.
Speicher mit großer KapazitätR503-M22 verfügt über eine Speicherkapazität von 200 Stück, die den Anforderungen der meisten Anwendungsfälle gerecht werden kann, wie z. B. Zugangskontrollsystem für Fingerabdrücke, Fingerabdrücke-Zeitbedienungssystem usw.
Mehrfache Abgleichs- und Suchmethoden:Das Fingerabdruckmodul R503-M22 unterstützt die Abgleichung sowohl im Vergleichsmodus (1:1) als auch im Suchmodus (1:N), wodurch eine schnelle und genaue Fingerabdruckidentifizierung in einer Vielzahl von Anwendungsszenarien ermöglicht wird.
Wasserdichtheit und Haltbarkeit:The R503-M22 fingerprint module uses high quality stainless steel material as its rugged housing and is specially designed to be waterproof and able to adapt to a wide range of harsh environmental conditions such as humid and dusty scenariosDies gewährleistet die hohe Haltbarkeit und Stabilität des Moduls bei langfristiger Nutzung.
Einfache Installation:Das Fingerabdruckmodul R503-M22 hat ein rundes Gewinde-Design mit einem Durchmesser von M22 und einen moderaten Schnittstelle Draht Abstand mit einer Drahtlänge von 20 cm, so dass es für Benutzer einfach zu installieren und zu verbinden.AußerdemDie kompakte Größe des Moduls macht es leicht, es in verschiedene Geräte einzubauen.
Flexible Erweiterungsmöglichkeit:Das Fingerabdruckmodul R503-M22 unterstützt eine Vielzahl von Kommunikationsprotokollen und Schnittstellen, wie RS232 (TTL-Logiklevel, 3.3V) usw.die für Benutzer für die Durchführung von Sekundärentwicklung und -erweiterung geeignet istAußerdem macht der integrierte Algorithmuschip das Modul effizienter und stabiler bei der Verarbeitung von Fingerabdruckdaten.

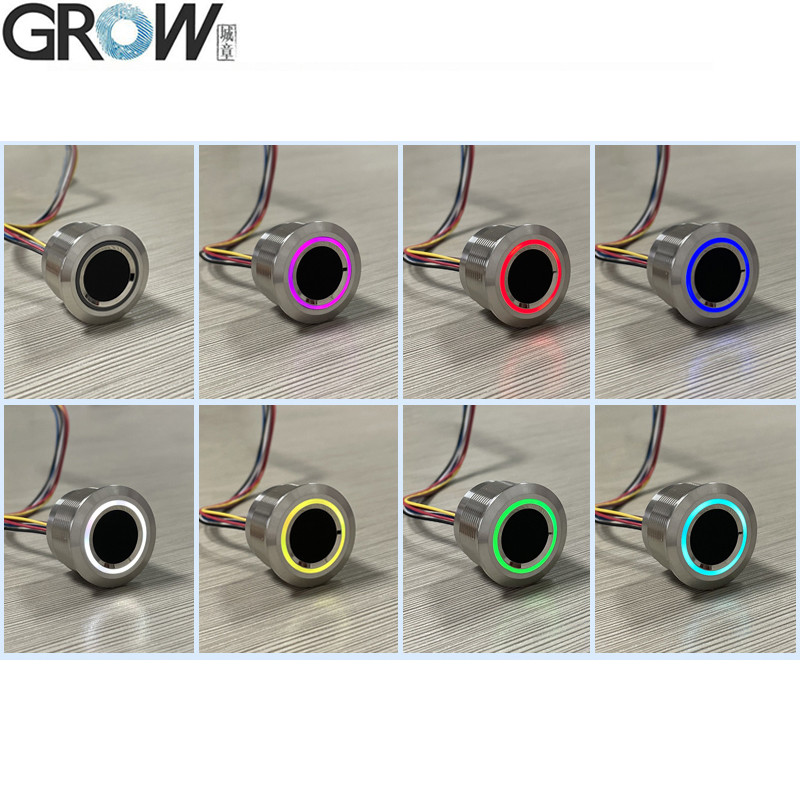

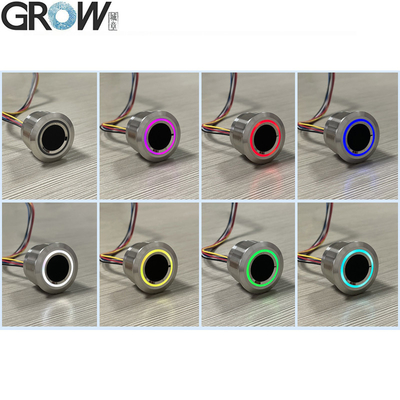

LED RGB:Das Fingerabdruckmodul R503-M22 ist mit einem farbigen Lichtring ausgestattet, der nach Befehlen auf verschiedene Lichtringfarben eingestellt werden kann.die Verwendung des Moduls präziser und klarer zu gestalten
Hohe Sicherheitsstufe:Das Fingerabdruckmodul R503-M22 verwendet einen fortschrittlichen Fingerabdruckerkennungsalgorithmus mit fünf Sicherheitsstufen (von niedrig bis hoch: 1, 2, 3, 4, 5), extrem niedrigem False Admission Rate (FAR) (<0.001%) und falsche Ablehnungsrate (FRR) (< 1.0%), wodurch die Genauigkeit und Sicherheit des Moduls im Anerkennungsverfahren gewährleistet wird.
Konstruktion einer stabilen Stromversorgung:Das Modul ist mit einer Gleichspannung von +3,3 V versorgt und verfügt über ein stabiles Stromversorgungsdesign, das eine stabile Leistung in einer Vielzahl von Umgebungen gewährleistet.die dazu beiträgt, den Energieverbrauch und die Wärmeerzeugung des Geräts zu reduzieren.
