Beschreibung
1. Integrierte Bildsammlung und Algorithmus-Chip zusammen, ALL-in-One
2. Die Flexibilität, sich an die Bedingungen anzupassen, war die Finger, ob es trockene Finger, nasse Finger, leichte Textur Fingerabdrücke Finger und alte Finger, alle haben eine hohe Erkennungsrate
3Die wichtigsten Anwendungsbereiche: kann in eine Vielzahl von Endprodukten eingebettet werden, wie z.B.: Zugangskontrolle, Anwesenheitssicherung, Schließfach

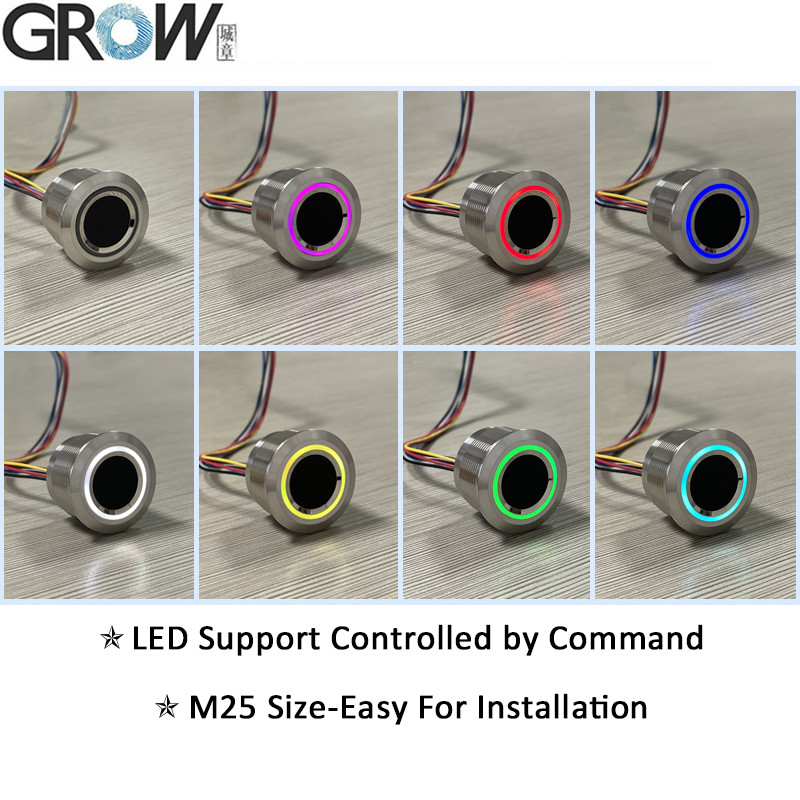

R503 Fingerabdruckmodul mit RGB-Ringanzeigelicht, LED kann per Befehl gesteuert werden.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Stromversorgung
|
Gleichspannung 3,3 V
|
Gleichspannung 5V
|
Gleichspannung 3,3 V
|
Die UART:
Gleichspannung 3,3 V
USB: Gleichspannung 5V
|
Gleichspannung 3,3 V
|
|
Sensor-Array
|
192*192 Pixel
|
192*192 Pixel
|
192*192 Pixel
|
192*192 Pixel
|
160*160 Pixel
|
|
Fingerabdruckkapazität
|
200
|
200
|
200
|
1500
|
150
|
|
Größe
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Verbindungsstück
|
SH 1,0 mm 6pins
|
MX 1,25 mm 6 Pins
|
SH 1,0 mm 6pins
|
SH 1,0 mm 6pins
|
SH 1,0 mm 6pins
|
R503 Spezifikationen
|
Modell
|
R503
|
|
Typ
|
Kapazitives Fingerabdruckmodul
|
|
Schnittstelle
|
UART ((TTL)
|
|
Entschließung
|
508 DPI
|
|
Spannung
|
Gleichspannung 3,3 V
|
|
Fingerabdruckkapazität
|
200
|
|
Sensor-Array
|
192*192 Pixel
|
|
Betriebsstrom
|
20 mA
|
|
Standby-Strom
|
Typische Berührungsvorbereitungsspannung: 3,3 V, Durchschnittsstrom: 2 uA
|
|

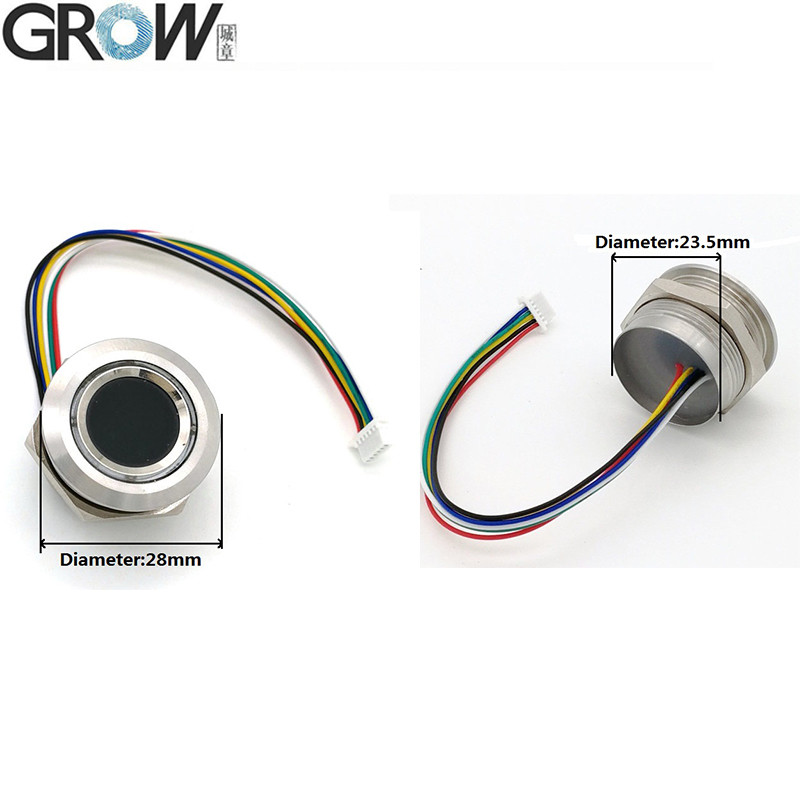

Außengröße des Fingerabdruckmoduls
|
Durchmesser 28 mm
|
|
Innengröße des Fingerabdruckmoduls
|
Durchmesser 25 (mm) (M25)
|
|
Fingerabdruckmodulhöhe
|
19 mm)
|
|
Effektives Sammelgebiet
|
Durchmesser 15,5 mm
|
|

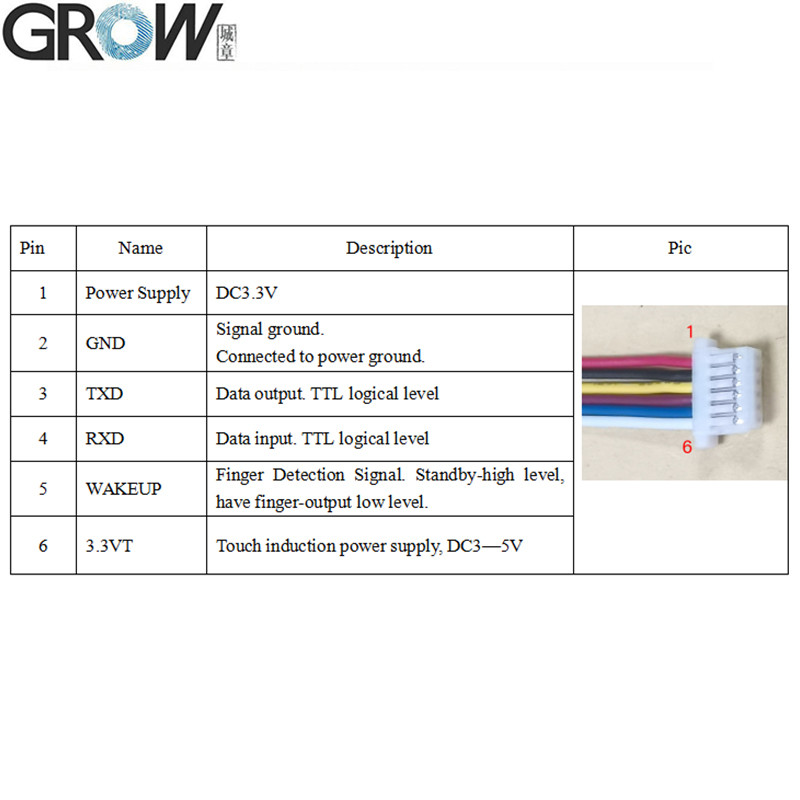

Verbindungsstück
|
Der Wert der Verbrennungsmenge ist zu messen.
|
|
LED-Steuerung
|
- Ja, das ist es.
|
|
LED-Farbe
|
RGB-Bild
|
|
Geschwindigkeit des Scannens
|
< 0,2 Sekunden
|
|
Überprüfungsgeschwindigkeit
|
< 0,3 Sekunden
|
|
Abgleichsmethode
|
1:1" 1:N
|
|
FRR
|
≤ 1%
|
|
FAR
|
≤ 0,001%
|
|
Arbeitsumfeld
|
-20C bis 60C
|
|
Arbeitsfeuchtigkeit
|
10 bis 85%
|
|
Antistatische Kapazität
|
15 KV
|
|
Schleifwiderstandsintensität
|
1 Million Mal
|
|
Kommunikations-Boudrate (UART):
|
(9600 × N) bps, wobei N = 1 ~ 12 ((Standard N = 6, d. h. 57600 bps)
|
Dateien
·Freie Referenz-SDK-Dateien für Arduino, Android,.Net, Windows usw. zur Verfügung stellen.
·Bereitstellung eines Benutzerhandbuchs
Sie können die Bedienungsanleitung für R503 unter diesem Link herunterladen:
Die Einfuhren aus der VR China entfielen auf die Einfuhren aus der VR China.
R503 Anzeige eines Videos über den Betrieb des Prüfprogramms auf Youtube:Sie werden von der Kommission eingeladen.
Wenn Sie SDK-Dateien benötigen, kontaktieren Sie uns bitte.
Biometrische Qualität:Das Fingerabdruckmodul R503 verwendet eine fortschrittliche kapazitive Fingerabdruck-Identifizierungstechnologie, die Fingerabdruckdaten über eine Mikrokondensator-Anordnung erhebt.Die Kanten und Täler des Fingers erzeugen unterschiedliche winzige Kapazitäten zwischen der Epidermis und dem Chip, und der Chip misst diese Änderungen, um Fingerabdruckinformationen zu erhalten, was eine schnelle Entsperrung und eine verbesserte Benutzererfahrung ermöglicht.
Genauigkeit:Mit einer Bildauflösung von bis zu 508 dpi und 192*192 Bildpixeln kann das Fingerabdruckmodul R503 die subtilen Merkmale von Fingerabdrücken erfassen und somit eine genaue Identifizierung gewährleisten.Die falsche Erkennungsrate ist extrem gering und fast vernachlässigbar., unberechtigten Zugriff zu verhindern.
Haltbarkeit und Stabilität:Das Fingerabdruckmodul R503 kann in relativ rauen Umgebungen, einschließlich extremer Wetterbedingungen wie extremer Kälte und Hitze, normal arbeiten.,und die relative Luftfeuchtigkeit liegt zwischen 10% RH und 85% RH (ohne Kondensation). Gleichzeitig kann die Lebensdauer des Fingerabdruckmoduls R503 mehr als eine Million Berührungen erreichen,Sicherstellung von Stabilität und Zuverlässigkeit in verschiedenen Umgebungen. Benutzer können es lange verwenden, ohne sich Sorgen um Leistungsverlust oder Beschädigung machen zu müssen.
Mehrgeräteverbindung:Das Fingerabdruckmodul R503 unterstützt mehrere Betriebssysteme wie Arduino, Android, Windows, Linux usw. und kann sich leicht an die meisten Geräte auf dem Markt anpassen.
Datenschutz von Fingerabdrücken:Da das Fingerabdruckmodul R503 für das Sammeln sensibler Informationen entwickelt wurde, ist Sicherheit von größter Bedeutung.Die fünfstufige Sicherheitseinstellung und die Datenschutztechnologie können verhindern, dass Fingerabdruckbilder gestohlen oder rekonstruiert werden.
Niedriger Stromverbrauch:Niedrige Stromversorgung, der gesamte Stromkreis wird in der Regel abgeschaltet, und die Funktion des Detektionsfingers des Moduls wird verwendet, um die gesamte Maschine zu versorgen.
