K215-V1.3 Technische Parameter
·Stromversorgung: DC10-30V,
·Stand-by-Strom für das Steuerbrett: 40mA
·Fingerabdruckkapazität: 200

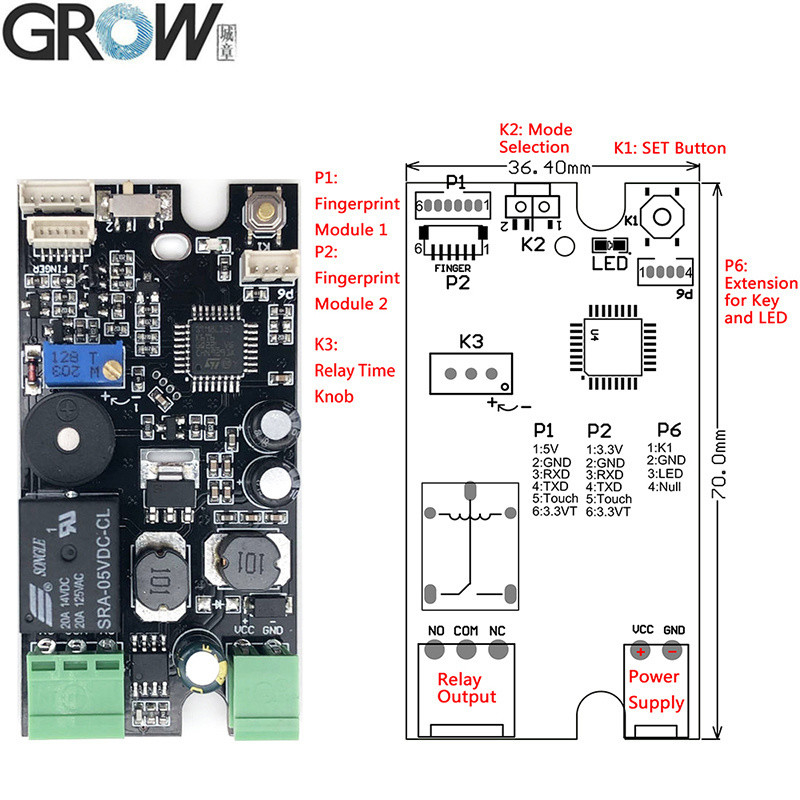

·Größe: 36,4*70 mm
·Relaisfunktion: Normal geöffnet oder 1-20 Sekunden
·LED kann im Ruhezustand ausgeschaltet werden: lange (ca. 10 Sekunden) auf die SET-Taste gedrückt, wird die LED im Ruhezustand ausgeschaltet.
K215-V1.3 Betriebsanleitung
1. Drücken Sie kurz auf die SET-Taste,System im Registerzustand und blaues Licht blinkt schnell, legen Sie Ihren Finger in den Sammelbereich, Fingerabdruck registrieren erfolgreich, wenn Musik zu hören;Fingerabdruck kann kontinuierlich registriert werden, wenn das System im Register-Zustand; wenn kein Fingerabdruck mehr hinzugefügt werden muss, warten Sie ein paar Sekunden.
2. Wenn zurück zum Fabrikstandard, drücken Sie die SET-Taste, bis Sie "Di" und Musik hören, bedeutet Initialisierung erfolgreich.
3. Moduswahl Verwendung: Bei Auswahl 2 wird die Betriebszeit des Relais1er bis 20erNach dem Durchlaufen des Fingerabdrucks kann durch einen Knopf eingestellt werden.Relais freigesetzt, wenn der Strom ausgeschaltet wird.
Anmerkung:
Im Fabrikzustand kann jeder Fingerabdruck übertragen werden, nach der Fingerabdruckregistrierung ist diese Funktion ungültig.
Setzen Sie den Schlafmodus, drücken Sie lange (ca. 10 Sekunden) die SET-Taste und lassen Sie Ihren Finger nicht los, bis Sie den "DiDiDi" -Sound und die Musik hören, bedeutet die Initialisierung erfolgreich.
K215-V1.3 hat eine breite Anwendungsbreite, die in der Automobilsteuerung, der Zutrittskontrolle und bei anderen Anlässen verwendet werden kann.
K215-V1.3 kann mit dem Fingerabdruckmodul R300,R301T,R302,R303T,R307,R501,R502,R502-A,R502-AW,R503 verbunden werden.

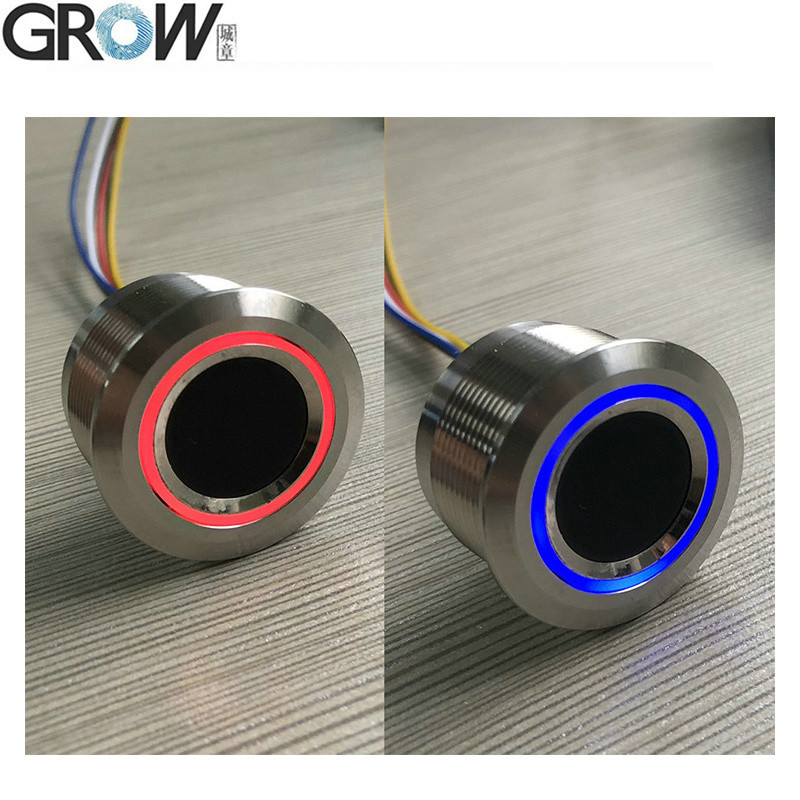

R503 Spezifikationen
| Modell |
R503 |
| Typ |
Kapazitives Fingerabdruckmodul |
| Schnittstelle |
UART ((TTL) |
| Entschließung |
508 DPI |
| Spannung |
Gleichspannung 3,3 V |
| Fingerabdruckkapazität |
200 |
| Sensor-Array |
192*192 Pixel |
| Betriebsstrom |
20 mA |
| Standby-Strom |
Typische Berührungsvorbereitungsspannung: 3,3 V, Durchschnittsstrom: 2 uA |
| Außengröße des Fingerabdruckmoduls |
Durchmesser 28 mm |
| Innengröße des Fingerabdruckmoduls |
Durchmesser 23,5 mm |
| Fingerabdruckmodulhöhe |
19 mm) |
| Effektives Sammelgebiet |
Durchmesser 15,5 mm |
| Verbindungsstück |
MX1.0-6Pin |
| LED-Steuerung |
- Ja, das ist es. |
| LED-Farbe |
Blau und Rot |
| Geschwindigkeit des Scannens |
< 0,2 Sekunden |
| Überprüfungsgeschwindigkeit |
< 0,3 Sekunden |
| Abgleichsmethode |
1:1" 1:N |
| FRR |
≤ 1% |
| FAR |
≤ 0,001% |
| Arbeitsumfeld |
-20C bis 60C |
| Arbeitsfeuchtigkeit |
10 bis 85% |
| Antistatische Kapazität |
15 KV |
| Schleifwiderstandsintensität |
1 Million Mal |
| Kommunikations-Boudrate (UART): |
(9600 × N) bps, wobei N = 1 ~ 12 ((Standard N = 6, d. h. 57600 bps) |
Dateien
·Freie Referenz-SDK-Dateien für Arduino, Android,.Net, Windows usw. zur Verfügung stellen.
·Bereitstellung eines Benutzerhandbuchs
K215-V1.2 Testvideo auf Youtube: https://youtu.be/bRQP0JuzqYo
Wenn Sie SDK-Dateien benötigen, kontaktieren Sie uns bitte.
