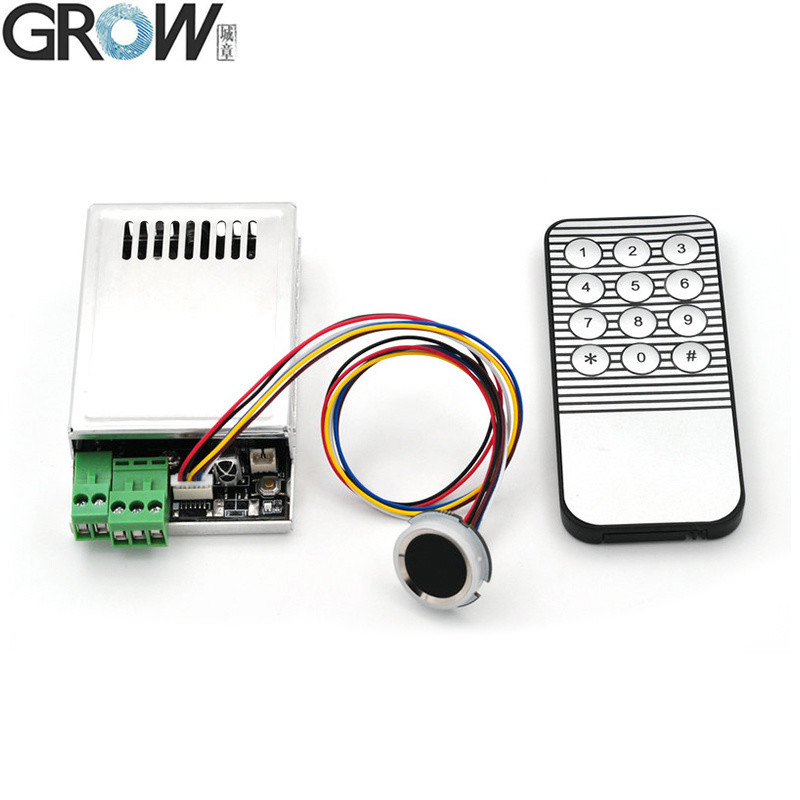

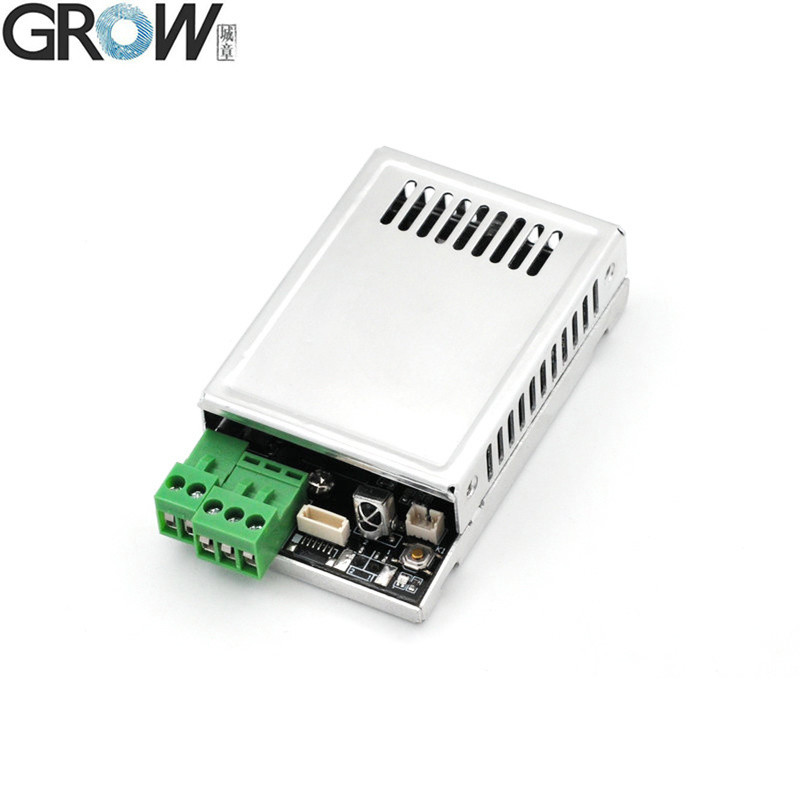

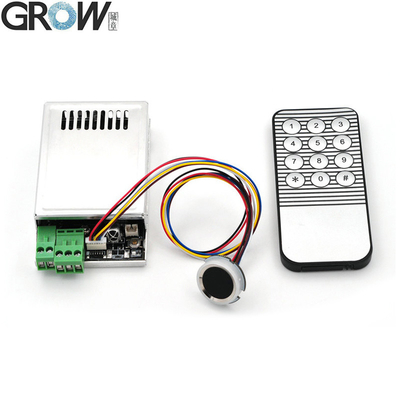

GROW KL216+R502-A Relais-Ausgang Fernbedienung Fingerabdruck-Zugriffssteuerung mit Jogging-Modus/Zündung/Selbstverriegelung

GROW KL216+R502-A Relay Output Remote Control Fingerprint Access Control Board With Jog Mode/Ignition Mode/Self-locking
GROW KL216+R502-A Relay Output Remote Control Fingerprint Access Control Board With Jog Mode/Ignition Mode/Self-locking
GROW KL216+R502-A Relay Output Remote Control Fingerprint Access Control Board With Jog Mode/Ignition Mode/Self-locking GROW KL216+R502-A Relay Output Remote Control Fingerprint Access Control Board With Jog Mode/Ignition Mode/Self-locking GROW KL216+R502-A Relay Output Remote Control Fingerprint Access Control Board With Jog Mode/Ignition Mode/Self-locking GROW KL216+R502-A Relay Output Remote Control Fingerprint Access Control Board With Jog Mode/Ignition Mode/Self-locking GROW KL216+R502-A Relay Output Remote Control Fingerprint Access Control Board With Jog Mode/Ignition Mode/Self-locking GROW KL216+R502-A Relay Output Remote Control Fingerprint Access Control Board With Jog Mode/Ignition Mode/Self-locking
Grundlegende Informationen
Herkunftsort: China
Zertifizierung: CE
Min Bestellmenge: 1
Verpackung Informationen: Ausgestopft
Lieferzeit: Spitzensaison: innerhalb von 15 Werktagen außerhalb der Saison: innerhalb von 15 Werktagen
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 5000
Bestpreis Kontakt
Detailinformationen
Modell-Nr.: KL216+R502-A Bildschirm: Wie auf dem Bild
Kommunikationsschnittstelle: RS232 Fingerabdruckkapazität: 200
Stromversorgung: Gleichspannung 10V-30V Standby Current: 6mA (DC 12V)
Ausgabe: Relais ((Max. Strom:10A) Transportpaket: Standardexportkartonpaket
Specification: Power supply: DC 10V--30V Handelsmarke: WICHTIG
Ursprung: China HS Code: 8471609000
Supply Ability: 5000 Packungsgröße: 13.00cm * 8.00cm * 9.00cm
Package Gross Weight: 0.500kg Sprachdienst: Ohne Sprachdienst
Clock: Without Clock Color: as Picture
Customization: Available | Customized Request Versandkosten: über die Versandkosten und die geschätzte Lieferzeit.
Zahlungsmethode: Erste Zahlung Vollzahlung Währung: US-Dollar
Return&refunds: You can apply for a refund up to 30 days after receipt of the products.
Hervorheben:

Rundes Kapazitäts-Fingerabdrucksensormodul

,

Rundes Arduino-Fingerabdruckmodul

,

Fernbedienungskapazitativer Fingerabdrucksensormodul

Produkt-Beschreibung

GROW KL216+R502-A Relais-Ausgang Fernbedienung Fingerabdruck-Zugriffssteuerung mit Jogging-Modus/Zündung/Selbstverriegelung 0

Technische Parameter

DC10-30V, Relaisausgang, Jog-Modus (0,5s-99s) / Zündmodus / Selbstverriegelungsmodus.
Verwaltet über die SET-Taste oder Fernbedienung (Hinzufügen/Löschen von Fingerabdrücken in verschiedenen drei Datenbanken, Ändern der Relaiszeit usw.)

·Stromversorgung: DC10V--30V
·Standby-Strom:<40mA
·Ausgang: Relais (Max. Strom: 10A)
·Fingerabdruckkapazität: 200 Stück
·Relaisfunktion: Jog-Modus (0,5s-99s) / Zündmodus / Selbstverriegelungsmodus


Bedienungsanleitung

1. SET-Taste:
1.1 Drücken Sie kurz die SET-Taste, das System befindet sich im Registrierungszustand und die Kontrollleuchte blinkt schnell. Drücken Sie mehrmals für jeden Fingerabdruck. Die Fingerabdruckregistrierung ist erfolgreich, wenn Sie Musik hören.
Der Fingerabdruck kann kontinuierlich registriert werden, wenn sich das System im Registrierungszustand befindet; wenn keine weiteren Fingerabdrücke hinzugefügt werden müssen, warten Sie einige Sekunden. (Standardmäßig wird er in Datenbank 1 gespeichert. Wenn die aktuelle Datenbank voll ist, wird er automatisch in der nächsten Datenbank gespeichert.)
1.2 Wenn Sie auf die Werkseinstellungen zurücksetzen, drücken Sie die SET-Taste, bis Sie einen langen Piepton "Di" und
Musik hören, was die erfolgreiche Initialisierung bedeutet

2. Fernbedienung:
Wenn Sie die Fernbedienung verwenden, berühren Sie bitte zuerst das Modul, um es aufzuwecken.
2.1 Die blaue Anzeige leuchtet, was bedeutet, dass sich das Gerät im Programmiermodus befindet. Musik bedeutet, dass der Vorgang erfolgreich war
Standardpasswort: 123456, Passwortlänge: 6 Zahlen

2.2 Passwort ändern: Drücken Sie *Passwort*1*neues Passwort*neues Passwort#

2.3 Fingerabdruck registrieren: Drücken Sie *Passwort*2*Datenbank(1-5)# , Beenden Sie die Fingerabdruckregistrierung, indem Sie die *-Taste drücken oder einige Sekunden warten.
Beispiel: In Datenbank 3 registrieren: Drücken Sie *Passwort*2*3#

2.4.  Fingerabdruck löschen: Drücken Sie *Passwort*3*Datenbank(1-5)#
Beispiel: In Datenbank 3 löschen: Drücken Sie *Passwort*3*3#

2.5.  Relaiszeiteinstellung im Jog-Modus: Drücken Sie *Passwort*4*Zeit(0,5s-99s)#
Beispiel: 0,5s einstellen: Drücken Sie *Passwort*4*00#
Beispiel: 1s einstellen: Drücken Sie *Passwort*4*01#
Beispiel: 5s einstellen: Drücken Sie *Passwort*4*05#
Beispiel: 99s einstellen: Drücken Sie *Passwort*4*99#

2.6. Arbeitsmodus einstellen:
Jog-Modus: Drücken Sie *Passwort*5*1#
Zündmodus: Drücken Sie *Passwort*5*2#
Selbstverriegelungsmodus: Drücken Sie *Passwort*5*3#

2.7. Standby-Modus-Auswahl:
Standby-Modus Ein: Drücken Sie *Passwort*6*0#
Standby-Modus Aus: Drücken Sie *Passwort*6*1#

2.8.  Zurück zum Werkseinstellungen: Drücken Sie *Passwort*7*Passwort#

2.9.  Passwort verwenden: Drücken Sie *Passwort und das Relais schließt, drücken Sie # und das Relais öffnet sich

Hinweis: Jeder Fingerabdruck kann im Werkzustand verwendet werden, aber die Funktion ist ungültig, nachdem der Fingerabdruck registriert wurde.

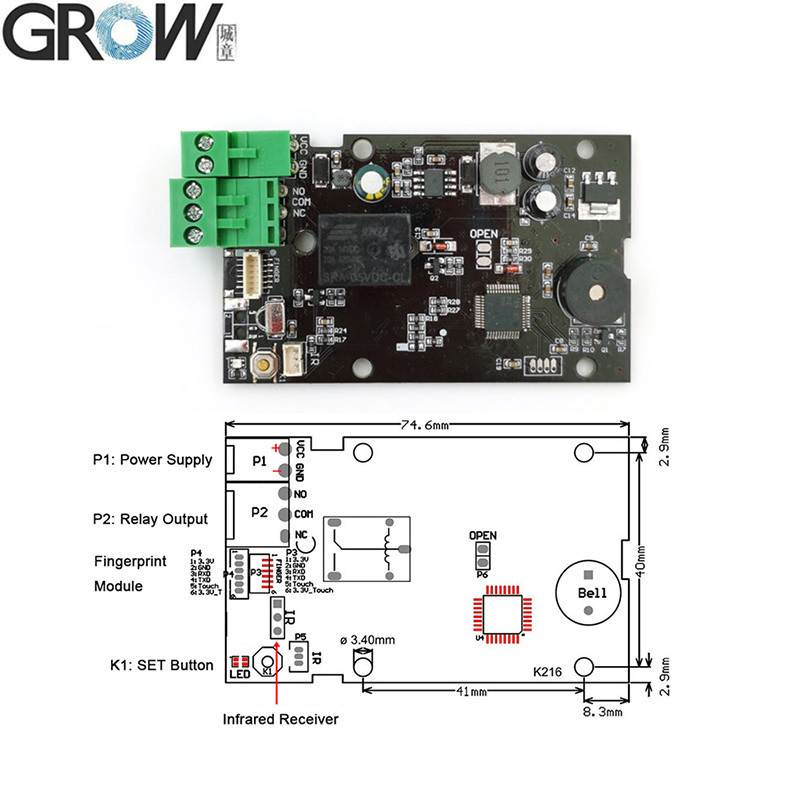

KL216 kann zusammen mit den Fingerabdruckmodulen R502-A, R502-F, R502-AW, R503, R503-M22 verwendet werden

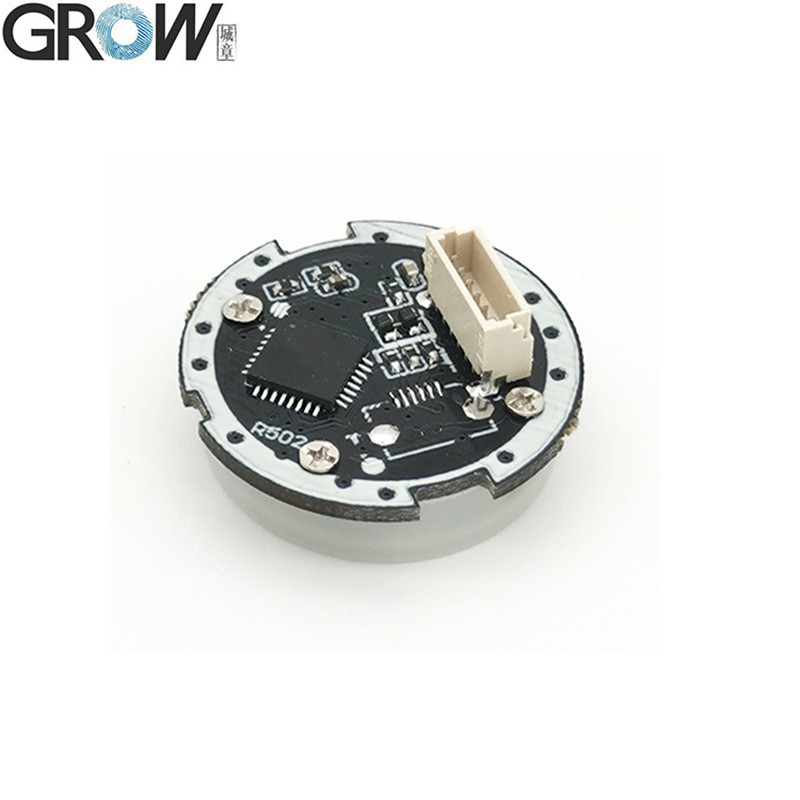

R502-A Spezifikationen

Modell R502-A
Typ Kapazitives Fingerabdruckmodul
Schnittstelle UART(TTL)
Auflösung 508 DPI
Spannung DC 3,3V
Fingerabdruckkapazität 200
Sensorfeld 192*192 Pixel
Arbeitsstrom 20mA
Standby-Strom Typische Touch-Standby-Spannung: 3,3 V, Durchschnittsstrom: 2 uA

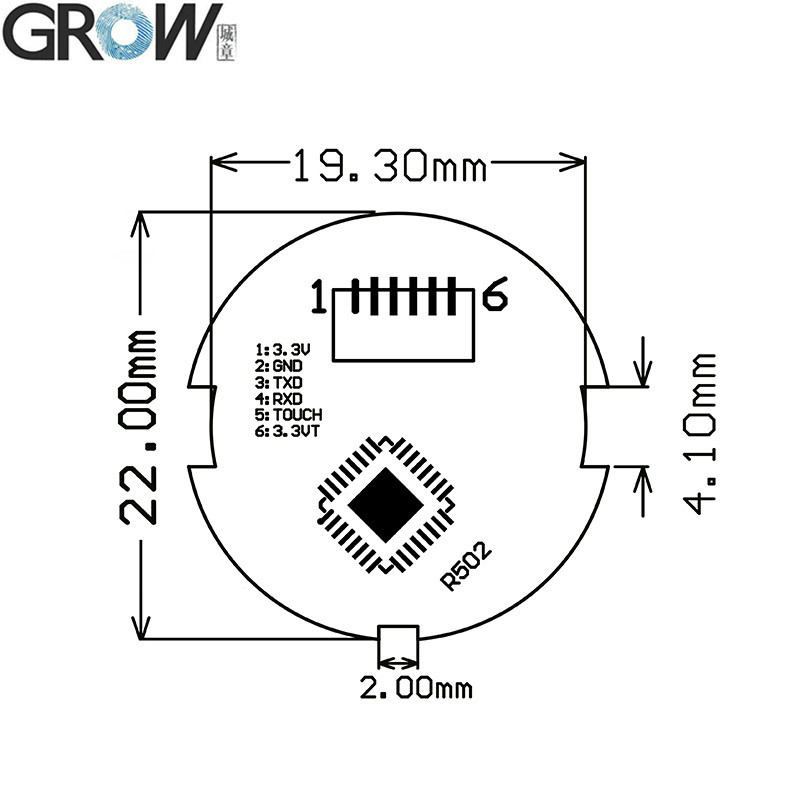

Externe Größe des Fingerabdruckmoduls Durchmesser 22 (mm)
Innere Größe des Fingerabdruckmoduls Durchmesser 19,5 (mm)
Höhe des Fingerabdruckmoduls 5 (mm)
Effektive Erfassungsfläche Durchmesser 15,5 (mm)
Anschluss SH1.0-6Pin
LED-Steuerung JA

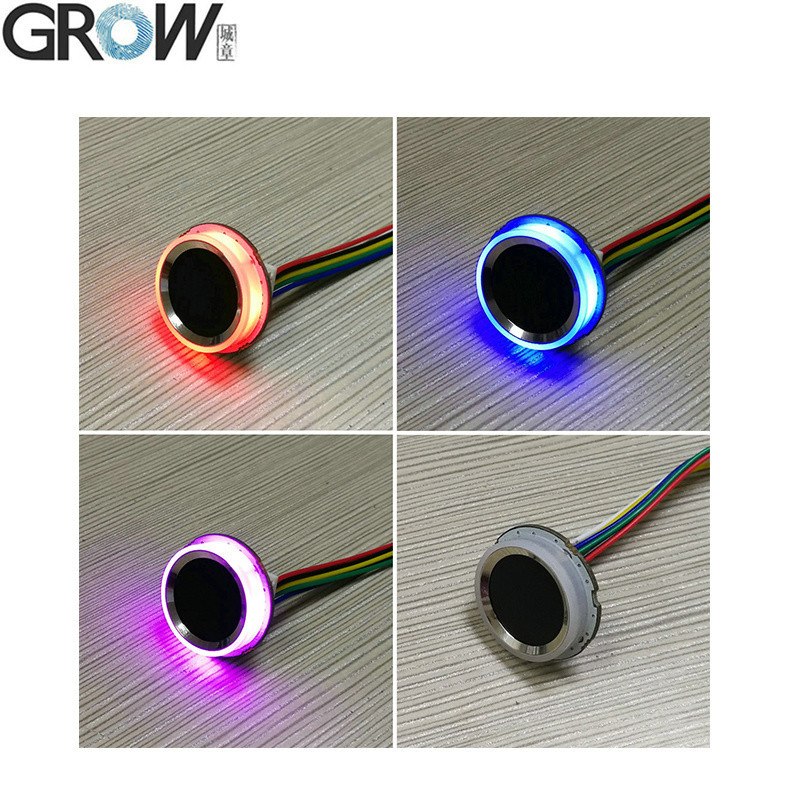

LED-Farbe RGB
Scangeschwindigkeit < 0,2 Sekunden
Verifizierungsgeschwindigkeit < 0,3 Sekunden
Abgleichsmethode 1:1; 1:N
FRR ≤1%
FAR ≤0,001%
Arbeitsumgebung -20C ---60C
Arbeitsfeuchtigkeit 10-85%
Antistatische Kapazität 15KV
Abriebfestigkeit 1 Million Mal
Kommunikations-Baudrate (UART): (9600 × N) bps, wobei N = 1 ~ 12 (Standard N = 6, d. h. 57600 bps)




Dateien

·Stellen Sie kostenlose Referenz-SDK-Dateien für Arduino, Android, .Net, Windows usw. bereit.
·Stellen Sie eine Bedienungsanleitung bereit

R502-A Testprogramm-Betriebsanzeigevideo auf Youtube: https://youtu.be/8w_bkgwTabE



GROW KL216+R502-A Relais-Ausgang Fernbedienung Fingerabdruck-Zugriffssteuerung mit Jogging-Modus/Zündung/Selbstverriegelung 1GROW KL216+R502-A Relais-Ausgang Fernbedienung Fingerabdruck-Zugriffssteuerung mit Jogging-Modus/Zündung/Selbstverriegelung 2
GROW KL216+R502-A Relais-Ausgang Fernbedienung Fingerabdruck-Zugriffssteuerung mit Jogging-Modus/Zündung/Selbstverriegelung 3

GROW KL216+R502-A Relais-Ausgang Fernbedienung Fingerabdruck-Zugriffssteuerung mit Jogging-Modus/Zündung/Selbstverriegelung 4
GROW KL216+R502-A Relais-Ausgang Fernbedienung Fingerabdruck-Zugriffssteuerung mit Jogging-Modus/Zündung/Selbstverriegelung 5
GROW KL216+R502-A Relais-Ausgang Fernbedienung Fingerabdruck-Zugriffssteuerung mit Jogging-Modus/Zündung/Selbstverriegelung 6


GROW KL216+R502-A Relais-Ausgang Fernbedienung Fingerabdruck-Zugriffssteuerung mit Jogging-Modus/Zündung/Selbstverriegelung 7GROW KL216+R502-A Relais-Ausgang Fernbedienung Fingerabdruck-Zugriffssteuerung mit Jogging-Modus/Zündung/Selbstverriegelung 8GROW KL216+R502-A Relais-Ausgang Fernbedienung Fingerabdruck-Zugriffssteuerung mit Jogging-Modus/Zündung/Selbstverriegelung 9
GROW KL216+R502-A Relais-Ausgang Fernbedienung Fingerabdruck-Zugriffssteuerung mit Jogging-Modus/Zündung/Selbstverriegelung 10
