GROW K220+R502-AW Zwei-Relais DC10-24V Ausgang mit Administrator/Benutzer Fingerabdruck-Zugangskontrollplatine 0,5s-60s Selbstverriegelung

GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
Grundlegende Informationen
Herkunftsort: China
Zertifizierung: CE
Min Bestellmenge: 1
Verpackung Informationen: Ausgestopft
Lieferzeit: Spitzensaison: innerhalb von 15 Werktagen außerhalb der Saison: innerhalb von 15 Werktagen
Zahlungsbedingungen: T/T, PayPal
Versorgungsmaterial-Fähigkeit: 5000
Bestpreis Kontakt
Detailinformationen
Model NO.: K220+R502-AW Bildschirm: Wie auf dem Bild
Kommunikationsschnittstelle: RS232 Fingerabdruckkapazität: 200
Power Supply: DC 10V--24V Standby-Strom: <10ma>
Ausgabe: Relais ((Max. Strom:10A) Transportpaket: Standardexportkartonpaket
Spezifikation: Stromversorgung: Gleichspannung 10V-24V Trademark: GROW
Ursprung: China HS Code: 8471609000
Supply Ability: 5000 Sprachdienst: Ohne Sprachdienst
Uhr: Ohne Uhr Farbe: Wie auf dem Bild
Proben: US$ 24,6 / Stück 1 Stück (Min.Order) Anpassung: Erhältlich.
Shipping Cost: about shipping cost and estimated delivery time. Zahlungsmethode: Erste Zahlung Vollzahlung
Währung: US-Dollar Rückgabe und Rückerstattung: Sie können bis zu 30 Tage nach Erhalt der Waren eine Rückerstattung beantragen.
Hervorheben:

24V Kapazitäts-Fingerabdruckmodul

,

24V Arduino-Fingerabdruckscanner

,

Zwei Relais Kapazitäts-Fingerabdruckmodul

Produkt-Beschreibung

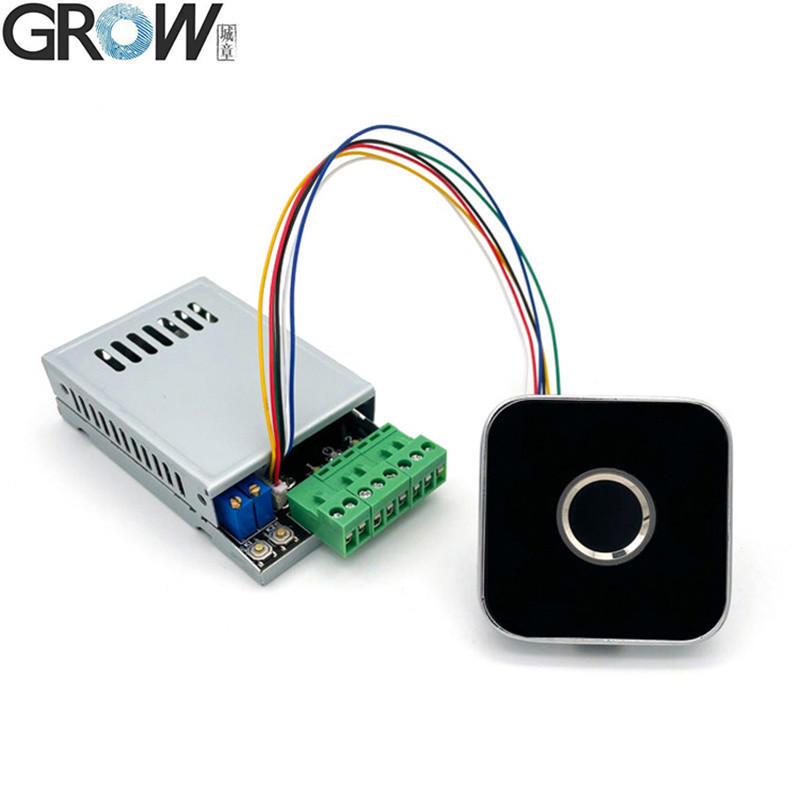

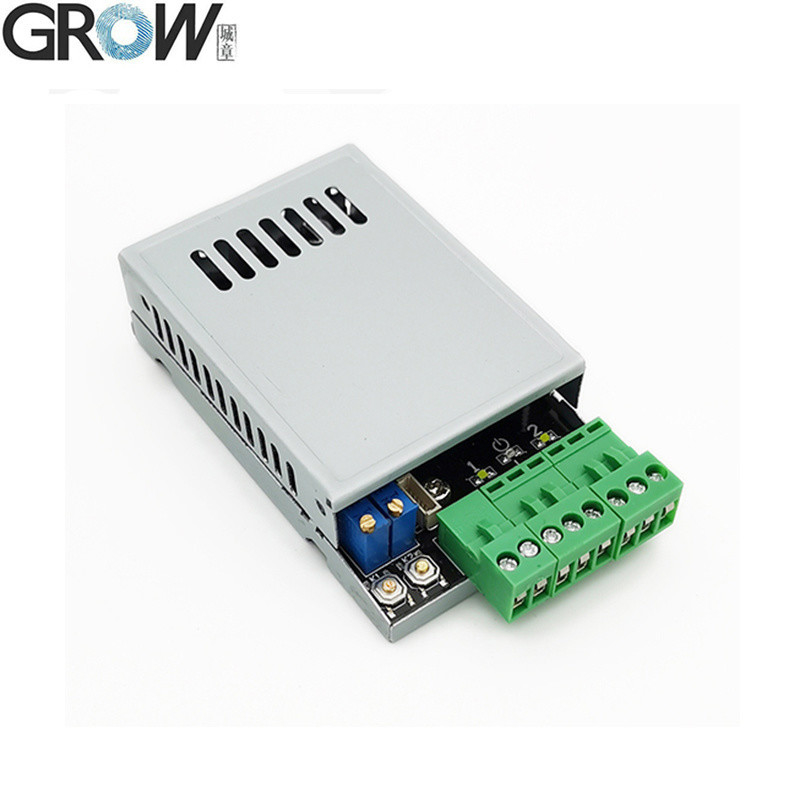

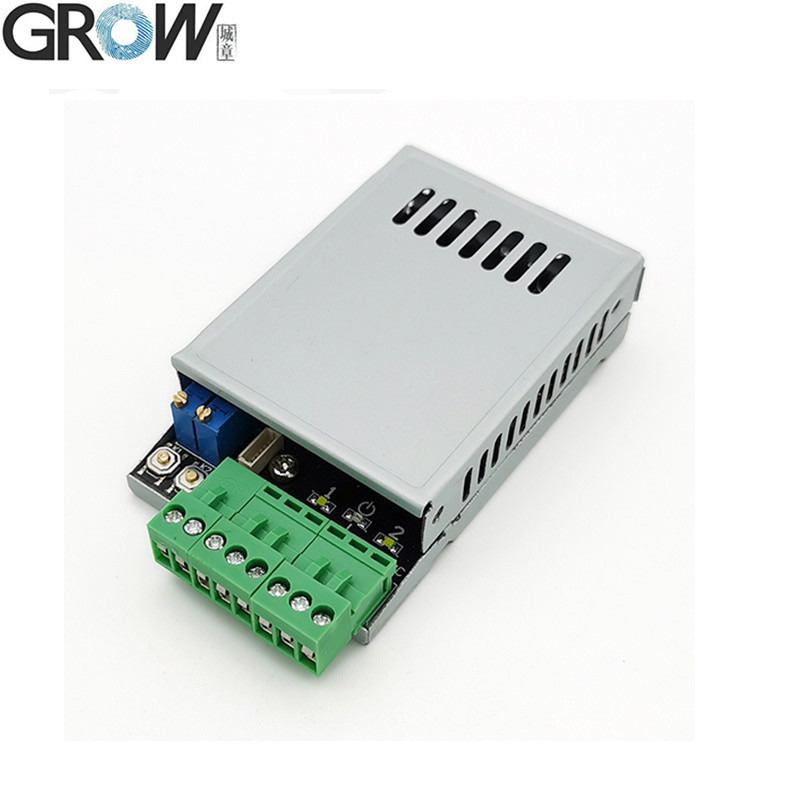

GROW K220+R502-AW Zwei-Relais DC10-24V Ausgang mit Administrator/Benutzer Fingerabdruck-Zugangskontrollplatine 0,5s-60s Selbstverriegelung 0

Technische Parameter

·Stromversorgung: DC10V--24V
·Ausgang: Relais (Max. Strom: 10A)
·Standby-Strom: 6mA (DC12V)
·Fingerabdruckkapazität: 200 Stück
·Relaiszeit: 0,5s-60s oder über 60s - Im normalerweise offenen Modus - Finger drücken - Relais öffnet, erneut drücken - Relais schließt

Bedienungsanleitung

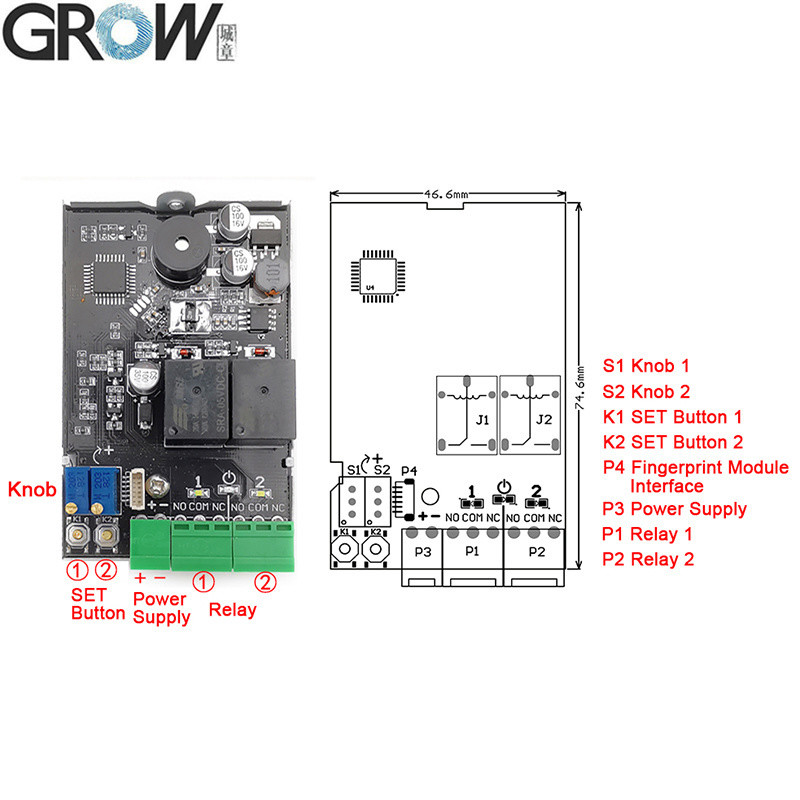

 1. SET-Taste (K1-K2)
1.1 Administrator-Fingerabdruck registrieren: Kurz die SET-Taste drücken, das System befindet sich im Administrator-Registrierungsstatus und die blaue Kontrollleuchte blinkt schnell. Legen Sie denselben Finger mehrmals in den Fingerabdruckerfassungsbereich, bis Sie Musik hören, was bedeutet, dass die Fingerabdruckregistrierung erfolgreich war. Fingerabdrücke können kontinuierlich registriert werden. Wenn keine Fingerabdrücke hinzugefügt werden müssen, warten Sie einige Sekunden, um den Vorgang zu beenden.

1.2 Fingerabdruck löschen:
1.2.1 Einzelne Relaispositions-Fingerabdrücke löschen: Drücken Sie die entsprechende SET-Taste lange, die blaue Kontrollleuchte blinkt schnell, hören Sie einen langen "Di"-Piepton, lassen Sie den Finger los, die Relais-Kontrollleuchte leuchtet und Sie hören Musik, was bedeutet, dass dieser Standort der Administrator- und Benutzer-Fingerabdrücke gelöscht wurde;
1.2.2 Alle Relaispositions-Fingerabdrücke löschen (auf Werkseinstellungen zurücksetzen): Drücken Sie eine beliebige SET-Taste lange, um zweimal einen langen "Di"-Piepton zu hören, lassen Sie den Finger los, alle Kontrollleuchten leuchten, was bedeutet, dass die Initialisierung erfolgreich war, zurück zu den Werkseinstellungen.

2. Benutzer-Fingerabdruck registrieren: Drücken Sie den Administrator-Fingerabdruck etwa 10 Sekunden lang, bis Sie die Musik hören und die blaue Kontrollleuchte schnell blinkt, was bedeutet, dass Sie einen Benutzer-Fingerabdruck hinzufügen können. Legen Sie denselben Benutzerfinger mehrmals in den Fingerabdruckerfassungsbereich, bis Sie Musik hören, was bedeutet, dass die Fingerabdruckregistrierung erfolgreich war. Fingerabdrücke können kontinuierlich registriert werden. Wenn keine Fingerabdrücke hinzugefügt werden müssen, warten Sie einige Sekunden, um den Vorgang zu beenden. (Hinweis: Der Speicherort des Benutzer-Fingerabdrucks hängt vom Speicherort des Administrator-Fingerabdrucks ab; Wenn der Administrator-Fingerabdruck gleichzeitig in Nr. 1 und Nr. 2 gespeichert ist, wird der Benutzer-Fingerabdruck standardmäßig in Nr. 1 gespeichert.)

3. Benutzer-Fingerabdruck löschen: Drücken Sie den Administrator-Fingerabdruck etwa 20 Sekunden lang, bis Sie "Di-" und Musik hören, was bedeutet, dass die Benutzer-Fingerabdrücke an diesem Standort gelöscht wurden. (Hinweis: Der Löschort des Benutzer-Fingerabdrucks hängt vom Speicherort des Administrator-Fingerabdrucks ab. Wenn der Administrator-Fingerabdruck gleichzeitig in Nr. 1 und Nr. 2 gespeichert ist, werden die Benutzer-Fingerabdrücke in Nr. 1 standardmäßig gelöscht.)

4. Relaiszeit einstellen: Drehen Sie S1 oder S2, um die Schließzeit des Relais von 0,5 bis 60 Sekunden einzustellen. Wenn die Zeit über 60 Sekunden liegt, befindet es sich im normalerweise offenen, normalerweise geschlossenen Zustand, das Relais wird betätigt, wenn der Fingerabdruck erkannt wird, und das Relais wird wieder freigegeben, wenn der Fingerabdruck erneut erkannt wird, das Relais wird zyklisch betätigt und freigegeben. Der Relaisausgang ist ein Kontaktausgang, ein Schaltsignal, keine Spannungsausgabe.

5. Verwendung: Drücken Sie den Finger, das Relais schließt, nachdem der Fingerabdruck erkannt wurde, und die Schließzeit wird durch S1 oder S2 bestimmt.


Hinweis:
1. Alle Kontrollleuchten sind im Standby-Zustand aus, und die Lichter sind im Arbeitszustand an;
2. Wenn Sie die Modul-Kontrollleuchte im normalerweise offenen Modus ausschalten möchten, drücken Sie eine beliebige SET-Taste lange, um dreimal einen langen "Di"-Piepton zu hören. Wiederholen Sie diese Aktion, um sie zu öffnen.


K220 kann zusammen mit den Fingerabdruckmodulen R502-A, R502-AW, R502-F, R503 verwendet werden


R502-AW Spezifikationen

Modell
R502-AW
Typ
Kapazitives Fingerabdruckmodul
Schnittstelle
UART (TTL)
Auflösung
508 DPI
Spannung
DC 3,3V
Fingerabdruckkapazität
200
Sensorfeld
192*192 Pixel
Arbeitsstrom
20mA
Standby-Strom
Typische Touch-Standby-Spannung: 3,3 V, Durchschnittsstrom: 2 uA

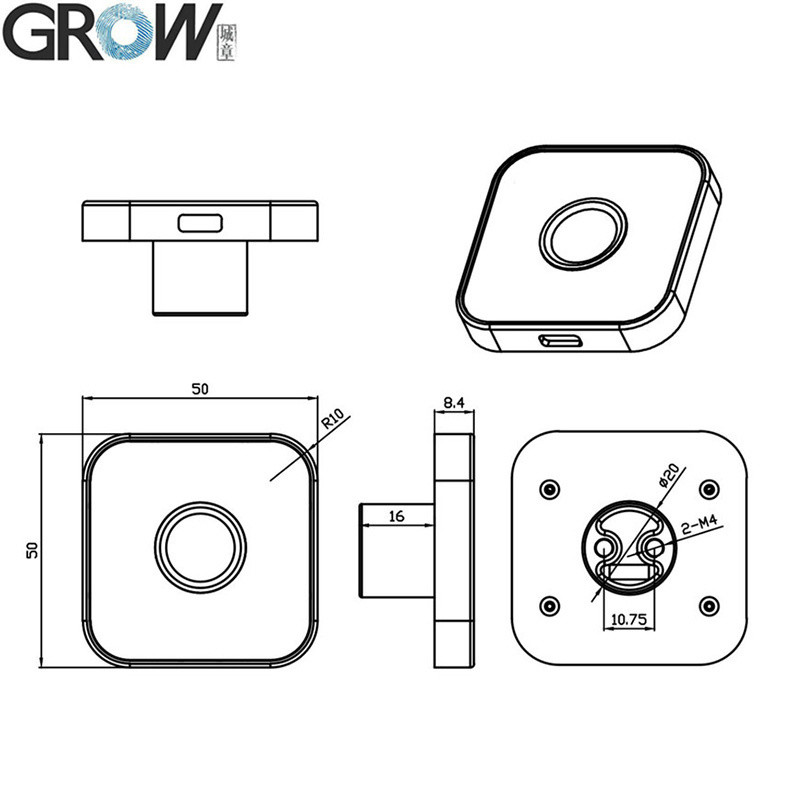

Externe Größe des Fingerabdruckmoduls
50*50*8,4 (mm)
Effektiver Erfassungsbereich
Durchmesser 15,5 (mm)
Gehäusematerial
Zinklegierung
Steuerplatine anschließen
KS200/K202/K215-V1.3/KL216
Anschluss
SH1.0-6Pin

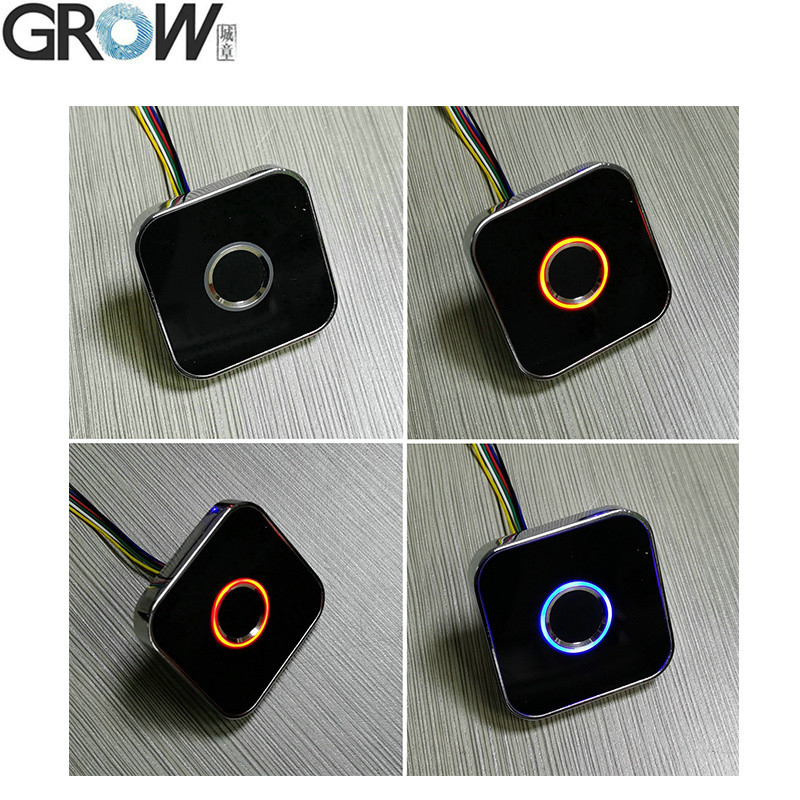

LED-Steuerung
JA
LED-Farbe
Lila und Blau und Rot
Scangeschwindigkeit
< 0,2 Sekunden
Verifizierungsgeschwindigkeit
< 0,3 Sekunden
Abgleichsmethode
1:1; 1:N
FRR
≤1%
FAR
≤0,001%
Arbeitsumgebung
-20C ---60C
Arbeitsfeuchtigkeit
10-85%
Antistatische Kapazität
15KV
Abriebfestigkeit
1 Million Mal
Kommunikations-Baudrate (UART):
(9600 × N) bps, wobei N = 1 ~ 12 (Standard N = 6, d. h. 57600 bps)



Dateien

·Stellen Sie kostenlose Referenz-SDK-Dateien für Arduino, Android, .Net, Windows usw. bereit.
·Stellen Sie ein Benutzerhandbuch bereit


K220-Bedienungsvideo auf Youtube: https://youtu.be/YQXeH9AGbco

Wenn Sie SDK-Dateien benötigen, kontaktieren Sie uns bitte.
