Startseite > Produkte> Fingerabdruckkontrolle> Grow K236-A+R503 DC6V 4*AAA Fingerabdrucksteuerung mit Batteriegehäuse

Grow K236-A+R503 DC6V 4*AAA Fingerabdrucksteuerung mit Batteriegehäuse

GROW K236-A+R503 DC6V 4*AAA Fingerprint Control Board with Battery Case
GROW K236-A+R503 DC6V 4*AAA Fingerprint Control Board with Battery Case
GROW K236-A+R503 DC6V 4*AAA Fingerprint Control Board with Battery Case GROW K236-A+R503 DC6V 4*AAA Fingerprint Control Board with Battery Case GROW K236-A+R503 DC6V 4*AAA Fingerprint Control Board with Battery Case GROW K236-A+R503 DC6V 4*AAA Fingerprint Control Board with Battery Case GROW K236-A+R503 DC6V 4*AAA Fingerprint Control Board with Battery Case GROW K236-A+R503 DC6V 4*AAA Fingerprint Control Board with Battery Case
Grundlegende Informationen
Herkunftsort: China
Zertifizierung: CE
Min Bestellmenge: 1
Verpackung Informationen: Ausgestopft
Lieferzeit: Spitzensaison: innerhalb von 15 Werktagen außerhalb der Saison: innerhalb von 15 Werktagen
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 5000
Bestpreis Kontakt
Detailinformationen
Modell Nr.: K236-A+R503 Bildschirm: Wie auf dem Bild
Kommunikationsoberfläche: RS232, USB Fingerabdruckkapazität: 80
Netzteil: Gleichspannung 6V (4*AAA-Batterie) Standby-Strom: < 7ua
Ausgabe: DC5-6V, 300mA K236-a Größe: 87*47,1*16,5 mm
R503 Größe: Durchmesser 28 mm Transportverpackung: Standardexportkartonpaket
Spezifikation: Gleichspannung 6V (4*AAA-Batterie) Handelsmarke: WICHTIG
Ursprung: China HS-Code: 8471609000
Versorgungsmaterial-Fähigkeit: 5000 Sprachdienst: Ohne Sprachdienst
Uhr: Ohne Uhr Farbe: Wie auf dem Bild
Proben: US$ 23,4 / Stück 1 Stück (Min. Order) Anpassung: Erhältlich.
Versandkosten: über die Versandkosten und die geschätzte Lieferzeit. Zahlungsmethode: Erste Zahlung Vollzahlung
Währung: US-Dollar Rückgabe und Rückerstattung: Sie können bis zu 30 Tage nach Erhalt der Waren eine Rückerstattung beantragen.

Produkt-Beschreibung

Grow K236-A+R503 DC6V 4*AAA Fingerabdrucksteuerung mit Batteriegehäuse 0

K236-A Technische Parameter

*K236-Ein Fingerabdrucksteuerplatte mit integrierter Batteriebox und integrierter Leiterplatte mit geringem Stromverbrauch.
* Die Stromversorgung ist 4 * AAA Batterie.
*Verwaltungs- und Benutzer-Fingerabdruckfunktion.
*Zwei Ausgangsmodi können ausgewählt werden, geeignet für elektronische Schließkörper, Relais und andere Geräte.
*K236-A kann mit dem Fingerabdruckmodul R502, R502A, R502AW, R503 verwendet werden.


·Stromversorgung: Gleichspannung 6V (4*AAA-Batterie)
·Steuerplatte Standby-Strom: < 7 uA
·Fingerabdruckkapazität:
Fingerabdruck des Administrators: 20 Stück
Fingerabdruck des Benutzers: 60 Stück
·Ausgang: DC5-6V, 300mA
·Größe: 87*47,1*16,5 mm


K236-A Betriebsanleitung

1.Register-Administrator Fingerabdruck: Drücken Sie in Kürze die SET-Taste.Setzen Sie den gleichen Finger mehrmals in Fingerabdruck Sammlung Bereich, bis Musik hören bedeutet Fingerabdruck registrieren erfolgreich.Fingerabdrücke können kontinuierlich erfasst werden.Wenn keine Fingerabdrücke hinzugefügt werden müssen, müssen Sie einige Sekunden warten, bis Sie den Zugang beenden.
2.Registrieren Sie Benutzer-Fingerabdruck: Drücken Sie den Administrator-Fingerabdruck, bis das blaue Anzeigerlicht schnell blinkt und die Musik gehört wird, was bedeutet, dass Benutzer-Fingerabdruck hinzugefügt werden kann.Setzen Sie den gleichen Benutzer Finger mit mehreren Mal in Fingerabdruck Sammlung Bereich, bis Musik hören bedeutet Fingerabdruck registrieren erfolgreich. Fingerabdrücke können kontinuierlich registriert werden. Wenn keine Fingerabdrücke hinzugefügt werden müssen, warten Sie ein paar Sekunden, um zu verlassen.

3.User Fingerabdruck löschen: Drücken Sie den Administrator-Fingerabdruck, bis das rote Anzeiglicht schnell blinkt und Sie "Di" hören, bewegen Sie den Finger weg, das rote Anzeiglicht blinkt langsam, drücken Sie den Finger erneut,"Di-Di-Di" und Musik hörenDas bedeutet, dass die Fingerabdrücke des Benutzers gelöscht werden.

4.Zurück zu Werk: Lang drücken Sie die SET-Taste, bis Sie das "Di-Di-Di" -Bepit hören und die Taste freilassen, bedeutet Initialisierung erfolgreich.

5.Moduswahl: durch den Schalter eingestellt:

[Rechts]:Ausgang DC5V und Halte 0,5 Sekunden; Stopp 5 Sekunden, dann Minusspannung Ausgang und Halte 0,5 Sekunden.

[Links]: Beibehalten der Ausgang DC5V bis zum Entfernen des Fingers.

Anmerkung:
1.Wenn die Spannung unter DC4,7 V liegt, leuchtet das rote Licht und bedeutet eine Warnung für eine niedrige Spannung.
2.Im Modus "[Left]" wenn Benutzer-Fingerabdruck registriert/gelöscht werden muss, nachdem der Administrator-Fingerabdruck erfolgreich gedrückt wurde,Heben Sie den Finger und drücken Sie dann den gleichen Administrator-Finger wieder, bis das blau/rote Anzeigerlicht schnell blinkt und die Musik gehört wird, dann kann es den Benutzer-Fingerabdruck registrieren/löschen.
3.Jeder Fingerabdruck kann im Fabrikstandard verwendet werden, und diese Funktion ist nach der Fingerabdruckregistrierung deaktiviert.

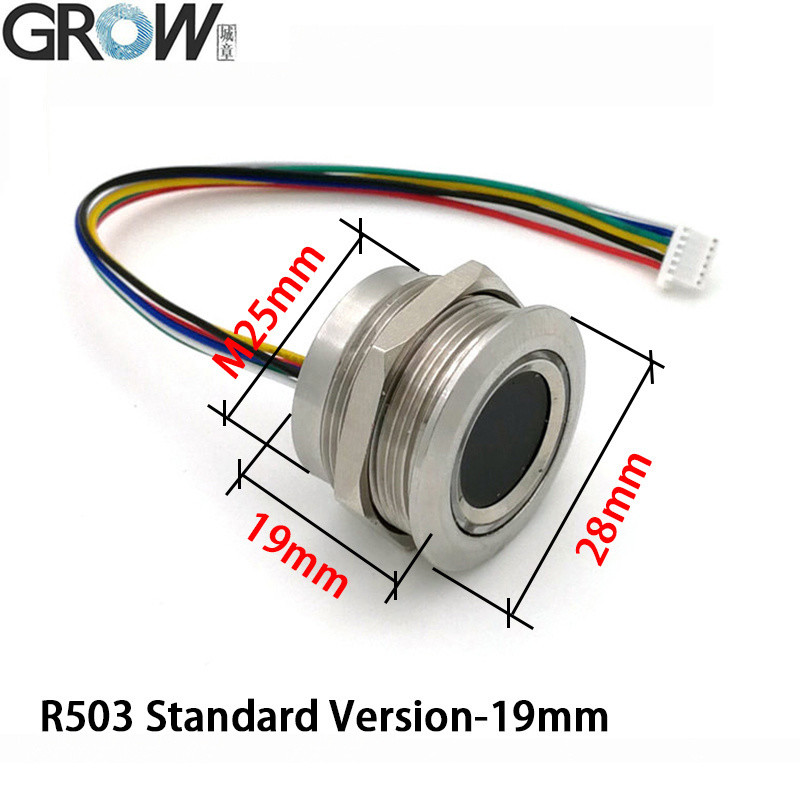

R503 Spezifikation
Modell
R503
Typ
Kapazitives Fingerabdruckmodul
Schnittstelle
UART ((TTL)
Entschließung
508 DPI
Spannung
Gleichspannung 3,3 V
Fingerabdruckkapazität
200
Sensor-Array
192*192 Pixel
Betriebsstrom
20 mA
Standby-Strom
Typische Berührungsvorbereitungsspannung: 3,3 V, Durchschnittsstrom: 2 uA
Außengröße des Fingerabdruckmoduls
Durchmesser 28 mm
Innengröße des Fingerabdruckmoduls
Durchmesser 23,5 mm
Fingerabdruckmodulhöhe
19 mm)
Effektives Sammelgebiet
Durchmesser 15,5 mm
Verbindungsstück
MX1.0-6Pin
LED-Steuerung
- Ja, das ist es.
LED-Farbe
Blau und Rot
Geschwindigkeit des Scannens
< 0,2 Sekunden
Überprüfungsgeschwindigkeit
< 0,3 Sekunden
Abgleichsmethode
1:1" 1:N
FRR
≤ 1%
FAR
≤ 0,001%
Arbeitsumfeld
-20C bis 60C
Arbeitsfeuchtigkeit
10 bis 85%
Antistatische Kapazität
15 KV
Schleifwiderstandsintensität
1 Million Mal
Kommunikations-Boudrate (UART):
(9600 × N) bps, wobei N = 1 ~ 12 ((Standard N = 6, d. h. 57600 bps)



 Dateien:
·Freie Referenz-SDK-Dateien für Arduino, Android,.Net, Windows usw. zur Verfügung stellen.
·Bereitstellung eines Benutzerhandbuchs


Wenn Sie SDK-Dateien benötigen, kontaktieren Sie uns bitte.


Grow K236-A+R503 DC6V 4*AAA Fingerabdrucksteuerung mit Batteriegehäuse 1Grow K236-A+R503 DC6V 4*AAA Fingerabdrucksteuerung mit Batteriegehäuse 2
Grow K236-A+R503 DC6V 4*AAA Fingerabdrucksteuerung mit Batteriegehäuse 3Grow K236-A+R503 DC6V 4*AAA Fingerabdrucksteuerung mit Batteriegehäuse 4Grow K236-A+R503 DC6V 4*AAA Fingerabdrucksteuerung mit Batteriegehäuse 5Grow K236-A+R503 DC6V 4*AAA Fingerabdrucksteuerung mit Batteriegehäuse 6Grow K236-A+R503 DC6V 4*AAA Fingerabdrucksteuerung mit Batteriegehäuse 7
Grow K236-A+R503 DC6V 4*AAA Fingerabdrucksteuerung mit Batteriegehäuse 8Grow K236-A+R503 DC6V 4*AAA Fingerabdrucksteuerung mit Batteriegehäuse 9Grow K236-A+R503 DC6V 4*AAA Fingerabdrucksteuerung mit Batteriegehäuse 10
Grow K236-A+R503 DC6V 4*AAA Fingerabdrucksteuerung mit Batteriegehäuse 11
