Startseite > Produkte> Fingerabdruckkontrolle> GROW K220+R502-F Zwei-Relais DC10-24V Administrator/Benutzer K220 Fingerabdruck-Steuerplatine + R502-F Wasserdichtes kleines Fingerabdruckmodul

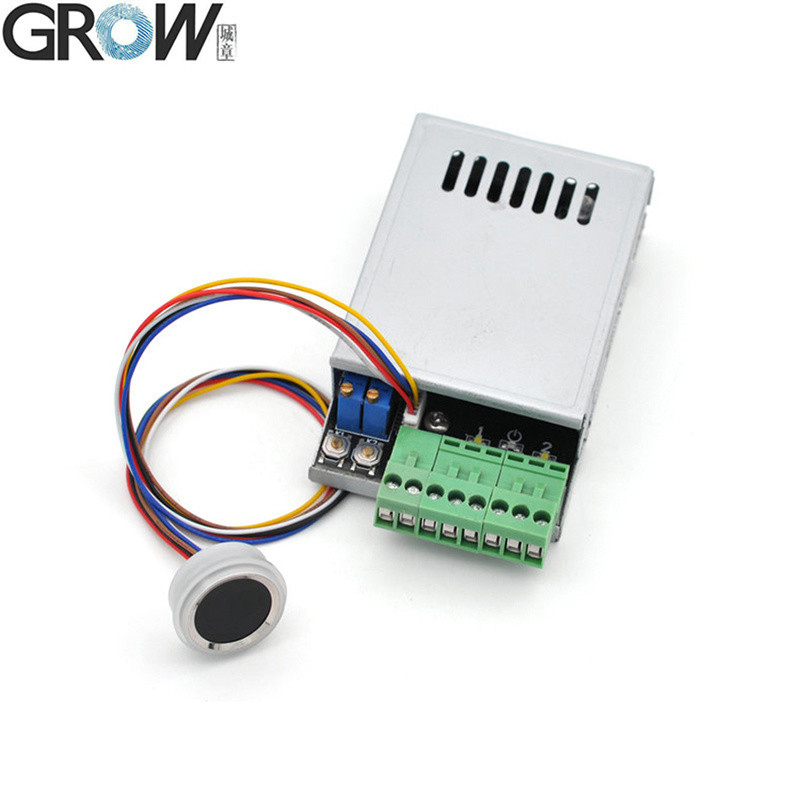

GROW K220+R502-F Zwei-Relais DC10-24V Administrator/Benutzer K220 Fingerabdruck-Steuerplatine + R502-F Wasserdichtes kleines Fingerabdruckmodul

GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
Grundlegende Informationen
Herkunftsort: China
Zertifizierung: CE
Min Bestellmenge: 1
Verpackung Informationen: Ausgestopft
Lieferzeit: Spitzensaison: innerhalb von 15 Werktagen außerhalb der Saison: innerhalb von 15 Werktagen
Zahlungsbedingungen: T/T, PayPal
Versorgungsmaterial-Fähigkeit: 5000
Bestpreis Kontakt
Detailinformationen
Modell-Nr.: K220+R502-F Bildschirm: Wie auf dem Bild
Kommunikationsschnittstelle: RS232 Fingerabdruckkapazität: 200
Power Supply: DC 10V--24V Standby-Strom: <10ma>
Output: Relay(Max. Current:10A) Transportpaket: Standardexportkartonpaket
Specification: Power supply: DC 10V--24V Trademark: GROW
Origin: China HS-Code: 8471609000
Versorgungsmaterial-Fähigkeit: 5000 Sprachdienst: Ohne Sprachdienst
Uhr: Ohne Uhr Farbe: Wie auf dem Bild
Samples: US$ 23.9/Piece 1 Piece(Min.Order) | Anpassung: Erhältlich.
Versandkosten: über die Versandkosten und die geschätzte Lieferzeit. Payment Method: Initial Payment Full Payment
Currency: US$ Return&refunds: You can apply for a refund up to 30 days after receipt of the products.

Produkt-Beschreibung

GROW K220+R502-F Zwei-Relais DC10-24V Administrator/Benutzer K220 Fingerabdruck-Steuerplatine + R502-F Wasserdichtes kleines Fingerabdruckmodul 0

Technische Parameter

·Stromversorgung: DC10V--24V
·Ausgang: Relais (Max. Strom: 10A)
·Standby-Modus Strom:<10mA
·Fingerabdruckkapazität: 300 Stück
·Relaiszeit: 0,5s-60s oder über 60s - Im normalerweise offenen Modus - Finger drücken - Relais öffnet, erneut drücken - Relais schließt

Bedienungsanleitung

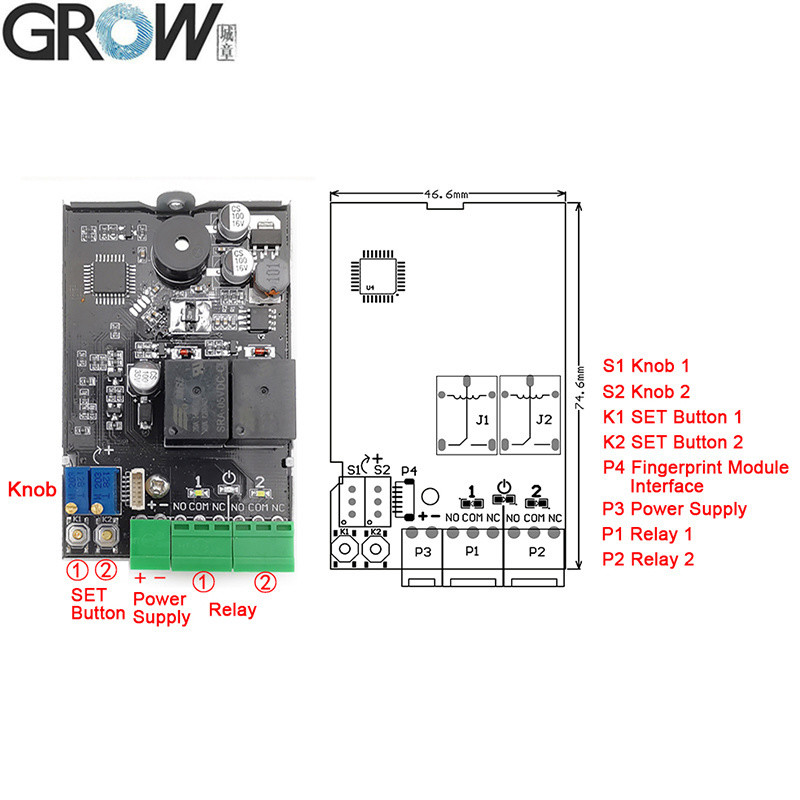

 1. SET-Taste (K1-K2)
1.1 Administrator-Fingerabdruck registrieren: Kurz die SET-Taste drücken, das System befindet sich im Administrator-Registrierungsstatus und die blaue Kontrollleuchte blinkt schnell, den gleichen Finger mehrmals in den Fingerabdruckerfassungsbereich legen, bis Musik ertönt, was bedeutet, dass die Fingerabdruckregistrierung erfolgreich war. Fingerabdrücke können kontinuierlich registriert werden. Wenn keine Fingerabdrücke hinzugefügt werden müssen, einige Sekunden warten, um zu beenden.

1.2 Fingerabdruck löschen:
1.2.1 Einzelne Relaispositions-Fingerabdrücke löschen: Die entsprechende SET-Taste lange drücken, die blaue Kontrollleuchte blinkt schnell, ein langes "Di"-Piepen hören, den Finger loslassen, die Relais-Kontrollleuchte leuchtet und Musik ertönt, was bedeutet, dass dieser Ort der Administrator- und Benutzer-Fingerabdrücke gelöscht wurde;
1.2.2 Alle Relaispositions-Fingerabdrücke löschen (auf Werkseinstellungen zurücksetzen): Eine beliebige SET-Taste lange drücken, um zweimal ein langes "Di"-Piepen zu hören, den Finger loslassen, alle Kontrollleuchten leuchten, was bedeutet, dass die Initialisierung erfolgreich war, zurück zu den Werkseinstellungen.

2. Benutzer-Fingerabdruck registrieren: Den Administrator-Fingerabdruck etwa 10 Sekunden lang drücken, bis die Musik ertönt und die blaue Kontrollleuchte schnell blinkt, was bedeutet, dass ein Benutzer-Fingerabdruck hinzugefügt werden kann. Den gleichen Benutzerfinger mehrmals in den Fingerabdruckerfassungsbereich legen, bis Musik ertönt, was bedeutet, dass die Fingerabdruckregistrierung erfolgreich war. Fingerabdrücke können kontinuierlich registriert werden. Wenn keine Fingerabdrücke hinzugefügt werden müssen, einige Sekunden warten, um zu beenden. (Hinweis: Der Speicherort des Benutzer-Fingerabdrucks hängt vom Speicherort des Administrator-Fingerabdrucks ab; Wenn der Fingerabdruck des Administrators gleichzeitig in Nr. 1 und Nr. 2 gespeichert ist, wird der Fingerabdruck des Benutzers standardmäßig in Nr. 1 gespeichert.)

3. Benutzer-Fingerabdruck löschen: Den Administrator-Fingerabdruck etwa 20 Sekunden lang drücken, bis "Di-" und Musik ertönen, was bedeutet, dass die Benutzer-Fingerabdrücke an diesem Ort gelöscht wurden. (Hinweis: Der Löschort des Benutzer-Fingerabdrucks hängt vom Speicherort des Administrator-Fingerabdrucks ab. Wenn der Fingerabdruck des Administrators gleichzeitig in Nr. 1 und Nr. 2 gespeichert ist, werden die Benutzer-Fingerabdrücke in Nr. 1 standardmäßig gelöscht.)

4. Relaiszeit einstellen: S1 oder S2 drehen, um die Schließzeit des Relais von 0,5 bis 60 Sekunden einzustellen. Wenn über 60 Sekunden, befindet es sich im normalerweise offenen, normalerweise geschlossenen Zustand, Relais betätigt, wenn der Fingerabdruck durchgelassen wird, und dann Relais freigegeben, wenn der Fingerabdruck erneut durchgelassen wird, Relais betätigt und freigegeben zirkulär. Das Relais ist ein Kontaktausgang, Schaltsignal, kein Spannungsausgang.

5. Verwendung: Den Finger drücken, das Relais schließt, nachdem der Fingerabdruck durchgelassen wurde, und die Schließzeit wird durch S1 oder S2 bestimmt.


Hinweis:
1. Alle Kontrollleuchten sind im Standby-Zustand aus, und die Lichter sind im Arbeitszustand an;
2. Wenn Sie die Modul-Kontrollleuchte im normalerweise offenen Modus schließen möchten, drücken Sie eine beliebige SET-Taste lange, um dreimal ein langes "Di"-Piepen zu hören. Wiederholen Sie diese Aktion, um zu öffnen.


K220 kann zusammen mit R502-A, R502-AW, R502-F, R503 Fingerabdruckmodul verwendet werden

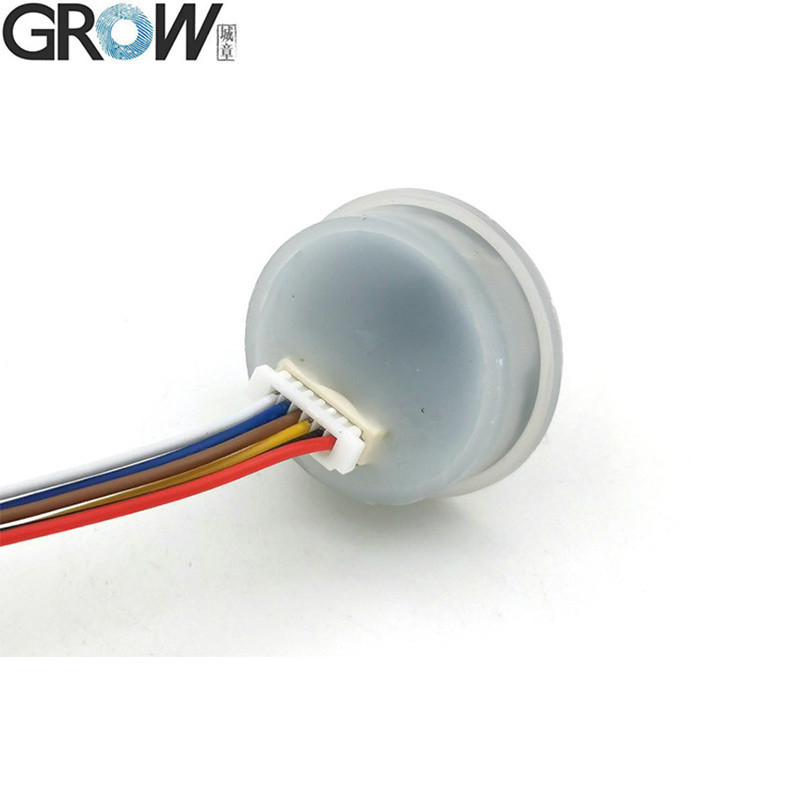

R502-F Spezifikationen

Modell R502-F
Typ Kapazitives Fingerabdruckmodul
Schnittstelle UART(TTL)
Auflösung 508 DPI
Spannung DC 3,3V
Fingerabdruckkapazität 200
Sensorfeld 192*192 Pixel
Arbeitsstrom 20mA
Standby-Strom Typische Touch-Standby-Spannung: 3,3 V, Durchschnittsstrom: 2 uA

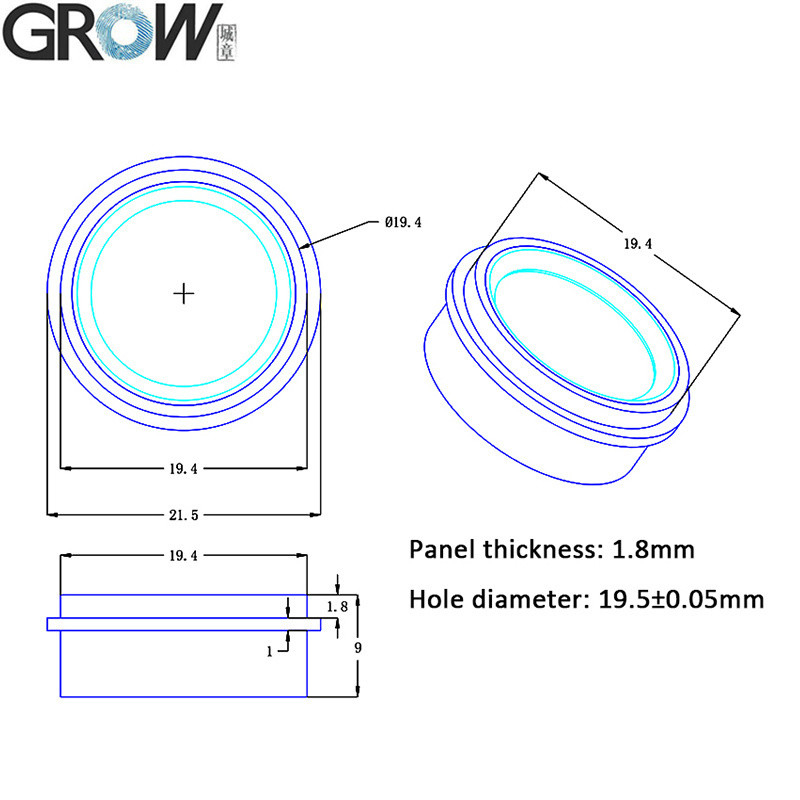

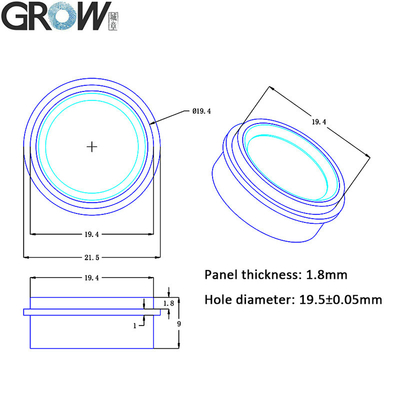

Externe Größe des Fingerabdruckmoduls Durchmesser 21,5 (mm)
Innere Größe des Fingerabdruckmoduls Durchmesser 19,5 (mm)
Höhe des Fingerabdruckmoduls 9 (mm)
Effektiver Erfassungsbereich Durchmesser 15,5 (mm)
Anschluss SH1.0-6Pin

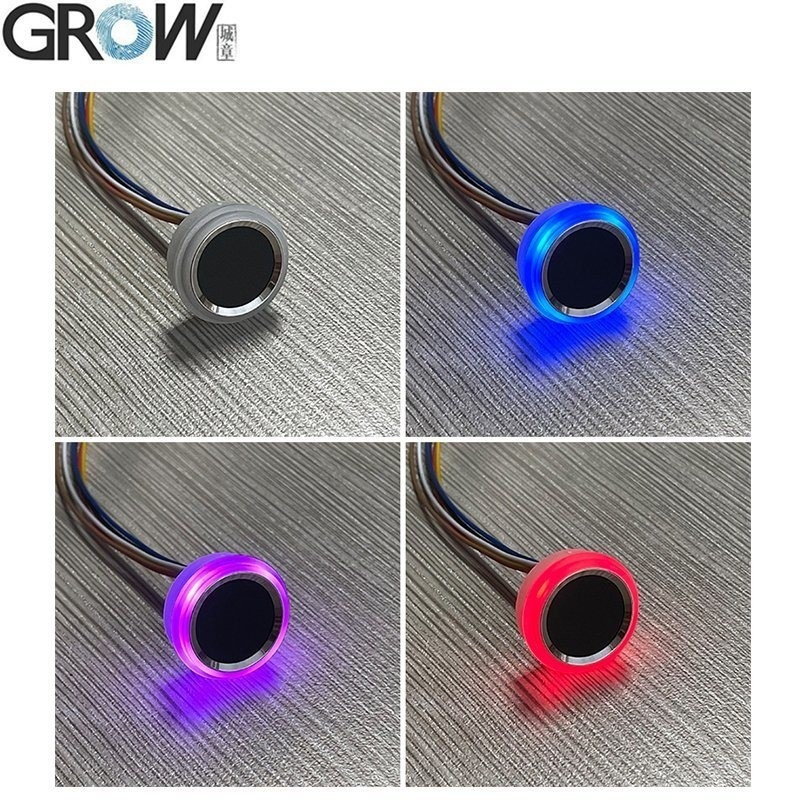

LED-Steuerung JA
LED-Farbe Blau und Rot
Scangeschwindigkeit < 0,2 Sekunden
Verifizierungsgeschwindigkeit < 0,3 Sekunden
Abgleichsmethode 1:1; 1:N
FRR ≤1%
FAR ≤0,001%
Arbeitsumgebung -20C ---60C
Arbeitsfeuchtigkeit 10-85%
Antistatische Kapazität 15KV
Abriebfestigkeit 1 Million Mal
Kommunikationsbaudrate (UART): (9600 × N) bps, wobei N = 1 ~ 12 (Standard N = 6, d.h. 57600 bps)




Dateien

· Kostenlose Referenz-SDK-Dateien für Arduino, Android, .Net, Windows usw. bereitstellen.
· Benutzerhandbuch bereitstellen


K220-Bedienungsvideo auf Youtube: https://youtu.be/YQXeH9AGbco

Wenn Sie SDK-Dateien benötigen, kontaktieren Sie uns bitte.



GROW K220+R502-F Zwei-Relais DC10-24V Administrator/Benutzer K220 Fingerabdruck-Steuerplatine + R502-F Wasserdichtes kleines Fingerabdruckmodul 1
GROW K220+R502-F Zwei-Relais DC10-24V Administrator/Benutzer K220 Fingerabdruck-Steuerplatine + R502-F Wasserdichtes kleines Fingerabdruckmodul 2GROW K220+R502-F Zwei-Relais DC10-24V Administrator/Benutzer K220 Fingerabdruck-Steuerplatine + R502-F Wasserdichtes kleines Fingerabdruckmodul 3GROW K220+R502-F Zwei-Relais DC10-24V Administrator/Benutzer K220 Fingerabdruck-Steuerplatine + R502-F Wasserdichtes kleines Fingerabdruckmodul 4
GROW K220+R502-F Zwei-Relais DC10-24V Administrator/Benutzer K220 Fingerabdruck-Steuerplatine + R502-F Wasserdichtes kleines Fingerabdruckmodul 5GROW K220+R502-F Zwei-Relais DC10-24V Administrator/Benutzer K220 Fingerabdruck-Steuerplatine + R502-F Wasserdichtes kleines Fingerabdruckmodul 6GROW K220+R502-F Zwei-Relais DC10-24V Administrator/Benutzer K220 Fingerabdruck-Steuerplatine + R502-F Wasserdichtes kleines Fingerabdruckmodul 7
GROW K220+R502-F Zwei-Relais DC10-24V Administrator/Benutzer K220 Fingerabdruck-Steuerplatine + R502-F Wasserdichtes kleines Fingerabdruckmodul 8GROW K220+R502-F Zwei-Relais DC10-24V Administrator/Benutzer K220 Fingerabdruck-Steuerplatine + R502-F Wasserdichtes kleines Fingerabdruckmodul 9GROW K220+R502-F Zwei-Relais DC10-24V Administrator/Benutzer K220 Fingerabdruck-Steuerplatine + R502-F Wasserdichtes kleines Fingerabdruckmodul 10
GROW K220+R502-F Zwei-Relais DC10-24V Administrator/Benutzer K220 Fingerabdruck-Steuerplatine + R502-F Wasserdichtes kleines Fingerabdruckmodul 11
