Startseite > Produkte> Fingerabdruckkontrolle> GROW K236-A+R502-F Batterie Amin/Benutzer DC6V 4*AAA K236-A Fingerabdruck-Steuerplatine+R502-F Wasserdichtes kleines Fingerabdruckmodul

GROW K236-A+R502-F Batterie Amin/Benutzer DC6V 4*AAA K236-A Fingerabdruck-Steuerplatine+R502-F Wasserdichtes kleines Fingerabdruckmodul

GROW K236-A+R502-F Battery Amin/User DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
GROW K236-A+R502-F Battery Amin/User DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
GROW K236-A+R502-F Battery Amin/User DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K236-A+R502-F Battery Amin/User DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K236-A+R502-F Battery Amin/User DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K236-A+R502-F Battery Amin/User DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K236-A+R502-F Battery Amin/User DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K236-A+R502-F Battery Amin/User DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
Grundlegende Informationen
Herkunftsort: China
Zertifizierung: CE
Min Bestellmenge: 1
Verpackung Informationen: Ausgestopft
Lieferzeit: Spitzensaison: innerhalb von 15 Werktagen außerhalb der Saison: innerhalb von 15 Werktagen
Zahlungsbedingungen: T/T, PayPal
Versorgungsmaterial-Fähigkeit: 5000
Bestpreis Kontakt
Detailinformationen
Modell-Nr.: K236-a+R502-F Bildschirm: Wie auf dem Bild
Kommunikationsschnittstelle: RS232, USB Fingerabdruckkapazität: 80
Stromversorgung: Gleichspannung 6V (4*AAA-Batterie) Standby-Strom: < 7ua
Ausgabe: DC5-6V, 300mA K236-a Größe: 87*47,1*16,5 mm
R502-F Größe: Durchmesser 21,5 mm Transportpaket: Standardexportkartonpaket
Spezifikation: Gleichspannung 6V (4*AAA-Batterie) Handelsmarke: WICHTIG
Ursprung: China HS-Code: 8471609000
Versorgungsmaterial-Fähigkeit: 5000 Sprachdienst: Ohne Sprachdienst
Uhr: Ohne Uhr Farbe: Wie auf dem Bild
Proben: US$ 23,4 / Stück 1 Stück (Min. Order) Anpassung: Erhältlich.
Versandkosten: über die Versandkosten und die geschätzte Lieferzeit. Zahlungsmethode: Erste Zahlung Vollzahlung
Währung: US-Dollar Rückgabe und Rückerstattung: Sie können bis zu 30 Tage nach Erhalt der Waren eine Rückerstattung beantragen.

Produkt-Beschreibung

GROW K236-A+R502-F Batterie Amin/Benutzer DC6V 4*AAA K236-A Fingerabdruck-Steuerplatine+R502-F Wasserdichtes kleines Fingerabdruckmodul 0

K236-A Technische Parameter

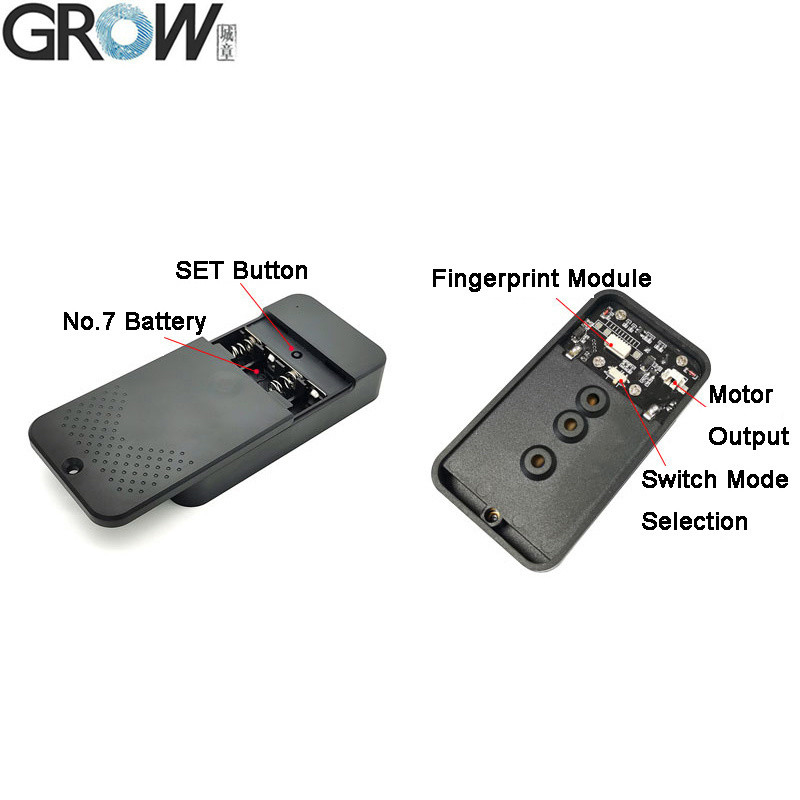

*K236-A Fingerabdruck-Steuerplatine, integriert mit Batteriebox und Leiterplatte und energiesparendem Design.
*Die Stromversorgung erfolgt über 4*AAA-Batterien.
*Verfügt über Administrator- und Benutzer-Fingerabdruckfunktion.
*Zwei Ausgabemodi können ausgewählt werden, geeignet für elektronische Schlosskörper, Relais und andere Geräte.
*K236-A kann mit R502-A, R502-AW, R502-F, R503, R503-M22 Fingerabdruckmodul verwendet werden.


·Stromversorgung: DC 6V (4*AAA Batterie)
·Standby-Strom der Steuerplatine: <7uA
·Fingerabdruckkapazität:
   Administrator-Fingerabdruck: 20 Stück
   Benutzer-Fingerabdruck: 60 Stück
·Ausgang: DC5-6V, 300mA

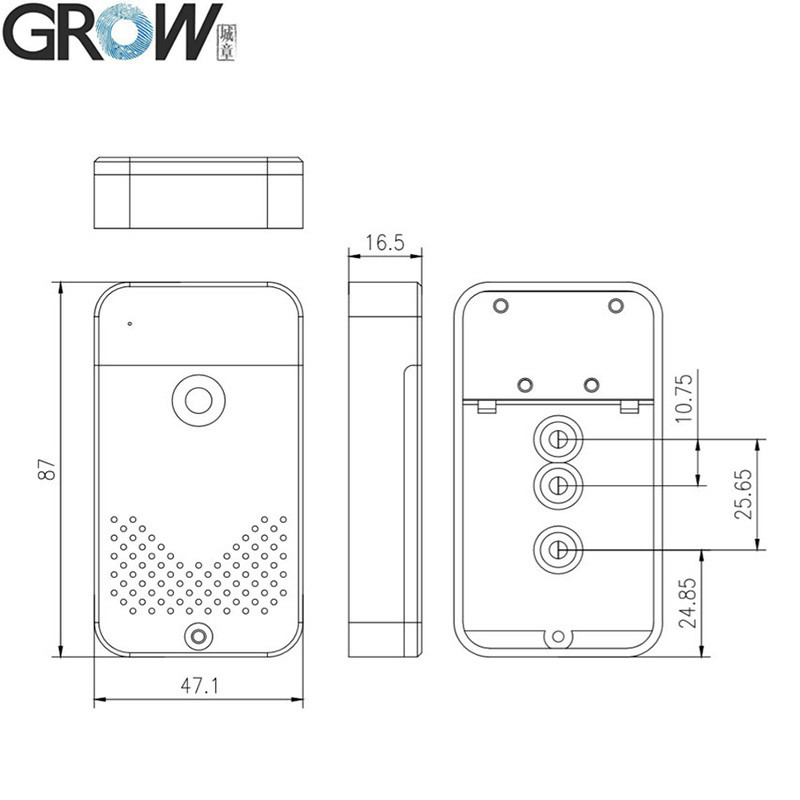

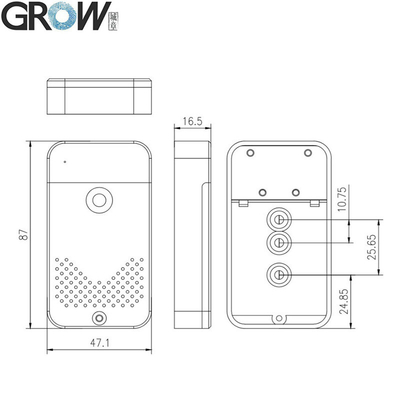

·Größe: 87*47,1*16,5mm


K236-A Betriebsanleitung

1. Administrator-Fingerabdruck registrieren: Kurz die SET-Taste drücken, das System befindet sich im Administrator-Registrierungsstatus und die blaue Kontrollleuchte blinkt schnell, den gleichen Finger mehrmals in den Fingerabdruck-Erfassungsbereich legen, bis ein Musiksignal ertönt, was bedeutet, dass die Fingerabdruckregistrierung erfolgreich war. Fingerabdrücke können kontinuierlich registriert werden. Wenn keine Fingerabdrücke hinzugefügt werden müssen, einige Sekunden warten, um zu beenden.
2. Benutzer-Fingerabdruck registrieren: Den Administrator-Fingerabdruck drücken, bis die blaue Kontrollleuchte schnell blinkt und die Musik ertönt, was bedeutet, dass ein Benutzer-Fingerabdruck hinzugefügt werden kann. Den gleichen Benutzerfinger mehrmals in den Fingerabdruck-Erfassungsbereich legen, bis ein Musiksignal ertönt, was bedeutet, dass die Fingerabdruckregistrierung erfolgreich war. Fingerabdrücke können kontinuierlich registriert werden. Wenn keine Fingerabdrücke hinzugefügt werden müssen, einige Sekunden warten, um zu beenden.

3. Benutzer-Fingerabdruck löschen: Den Administrator-Fingerabdruck drücken, bis die rote Kontrollleuchte schnell blinkt und "Di" ertönt, den Finger wegnehmen, die rote Kontrollleuchte blinkt langsam, den Finger erneut drücken, "Di-Di-Di" und Musik ertönen, was bedeutet, dass die Benutzer-Fingerabdrücke gelöscht wurden.

4. Auf Werkseinstellungen zurücksetzen: Die SET-Taste lange drücken, bis ein "Di-Di-Di"-Piepton ertönt und die Taste loslassen, was bedeutet, dass die Initialisierung erfolgreich war.

5. Modusauswahl: Einstellung über den Kippschalter:

[Rechts]: Ausgang DC5V und 0,5 Sekunden halten; 5 Sekunden stoppen, dann Minusspannung ausgeben und 0,5 Sekunden halten.

[Links]: Ausgang DC5V halten, bis der Finger entfernt wird.

Hinweis:
1. Wenn die Spannung weniger als DC4,7V beträgt, leuchtet die rote Kontrollleuchte, was auf eine Warnung bei niedriger Spannung hinweist.
2. Im Modus "[Links]" muss nach erfolgreichem Drücken des Administrator-Fingerabdrucks zum Registrieren/Löschen des Benutzer-Fingerabdrucks der Finger angehoben und dann der gleiche Administrator-Finger erneut gedrückt werden, bis die blaue/rote Kontrollleuchte schnell blinkt und die Musik ertönt, dann kann der Benutzer-Fingerabdruck registriert/gelöscht werden.
3. Jeder Fingerabdruck kann bei Werkseinstellungen verwendet werden, und diese Funktion ist nach der Fingerabdruckregistrierung deaktiviert.


R502-F Spezifikation
Modell
R502-F
Typ
Kapazitives Fingerabdruckmodul
Schnittstelle
UART(TTL)
Auflösung
508 DPI
Spannung
DC 3,3V
Fingerabdruckkapazität
200
Sensorfeld
192*192 Pixel
Arbeitsstrom
20mA
Standby-Strom
Typische Touch-Standby-Spannung: 3,3V, Durchschnittsstrom: 2uA

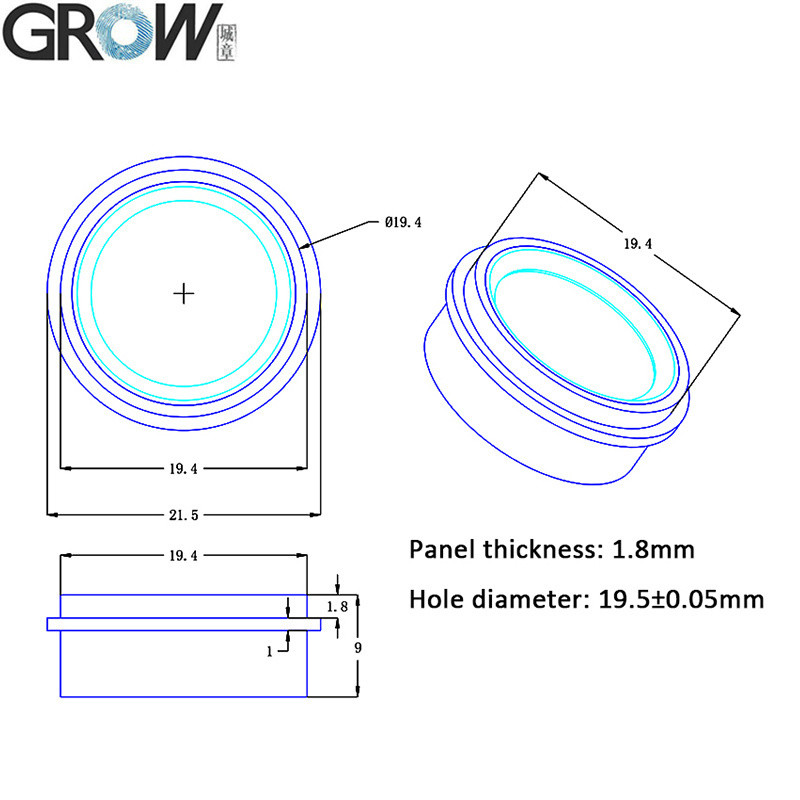

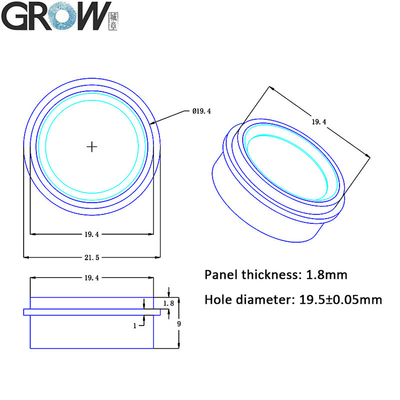

Äußere Größe des Fingerabdruckmoduls
Durchmesser 21,5 (mm)
Innere Größe des Fingerabdruckmoduls
Durchmesser 19,5 (mm)
Höhe des Fingerabdruckmoduls
9 (mm)
Effektiver Erfassungsbereich
Durchmesser 15,5 (mm)

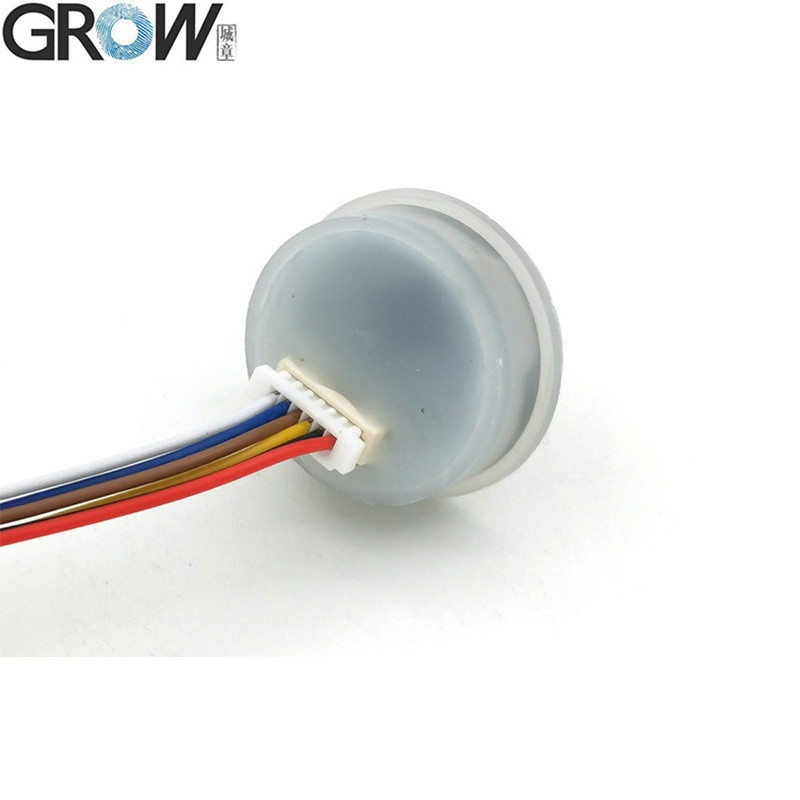

Anschluss
SH 1.0-6Pin
LED-Steuerung
JA

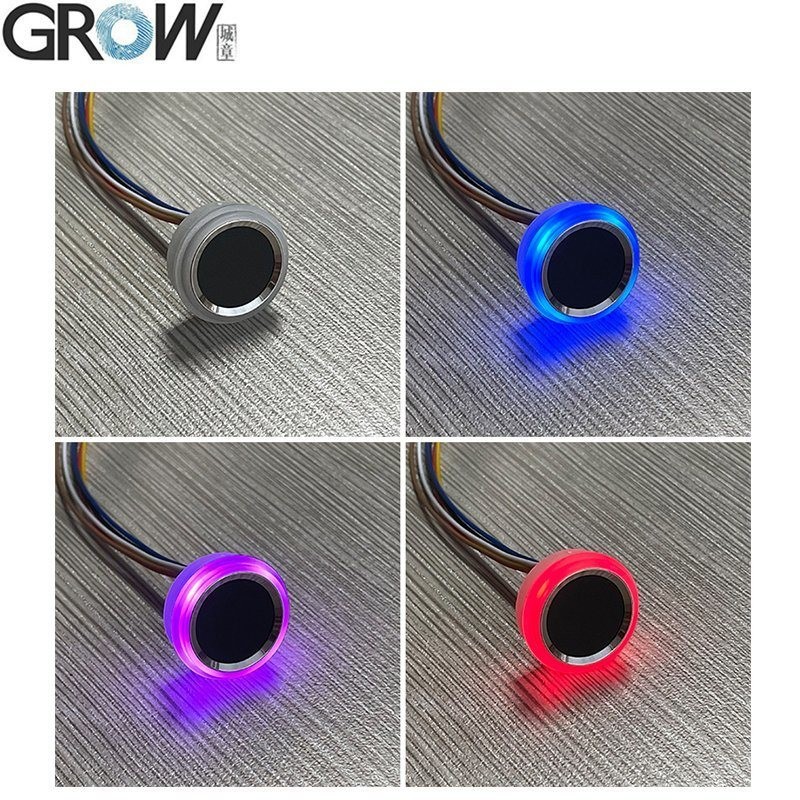

LED-Farbe
Blau und Rot
Scangeschwindigkeit
< 0,2 Sekunden
Verifizierungsgeschwindigkeit
< 0,3 Sekunden
Abgleichsmethode
1:1; 1:N
FRR
≤1%
FAR
≤0,001%
Arbeitsumgebung
-20C ---60C
Arbeitsfeuchtigkeit
10-85%
Antistatische Kapazität
15KV
Abriebfestigkeit
1 Million Mal
Kommunikations-Baudrate (UART):
(9600 × N) bps, wobei N = 1 ~ 12 (Standard N = 6, d.h. 57600 bps)



 Dateien:
·Stellen Sie kostenlose Referenz-SDK-Dateien für Arduino, Android, .Net, Windows usw. bereit.
·Stellen Sie ein Benutzerhandbuch bereit


Wenn Sie SDK-Dateien benötigen, kontaktieren Sie uns bitte.


GROW K236-A+R502-F Batterie Amin/Benutzer DC6V 4*AAA K236-A Fingerabdruck-Steuerplatine+R502-F Wasserdichtes kleines Fingerabdruckmodul 1GROW K236-A+R502-F Batterie Amin/Benutzer DC6V 4*AAA K236-A Fingerabdruck-Steuerplatine+R502-F Wasserdichtes kleines Fingerabdruckmodul 2
GROW K236-A+R502-F Batterie Amin/Benutzer DC6V 4*AAA K236-A Fingerabdruck-Steuerplatine+R502-F Wasserdichtes kleines Fingerabdruckmodul 3GROW K236-A+R502-F Batterie Amin/Benutzer DC6V 4*AAA K236-A Fingerabdruck-Steuerplatine+R502-F Wasserdichtes kleines Fingerabdruckmodul 4GROW K236-A+R502-F Batterie Amin/Benutzer DC6V 4*AAA K236-A Fingerabdruck-Steuerplatine+R502-F Wasserdichtes kleines Fingerabdruckmodul 5GROW K236-A+R502-F Batterie Amin/Benutzer DC6V 4*AAA K236-A Fingerabdruck-Steuerplatine+R502-F Wasserdichtes kleines Fingerabdruckmodul 6GROW K236-A+R502-F Batterie Amin/Benutzer DC6V 4*AAA K236-A Fingerabdruck-Steuerplatine+R502-F Wasserdichtes kleines Fingerabdruckmodul 7
GROW K236-A+R502-F Batterie Amin/Benutzer DC6V 4*AAA K236-A Fingerabdruck-Steuerplatine+R502-F Wasserdichtes kleines Fingerabdruckmodul 8GROW K236-A+R502-F Batterie Amin/Benutzer DC6V 4*AAA K236-A Fingerabdruck-Steuerplatine+R502-F Wasserdichtes kleines Fingerabdruckmodul 9GROW K236-A+R502-F Batterie Amin/Benutzer DC6V 4*AAA K236-A Fingerabdruck-Steuerplatine+R502-F Wasserdichtes kleines Fingerabdruckmodul 10
GROW K236-A+R502-F Batterie Amin/Benutzer DC6V 4*AAA K236-A Fingerabdruck-Steuerplatine+R502-F Wasserdichtes kleines Fingerabdruckmodul 11
