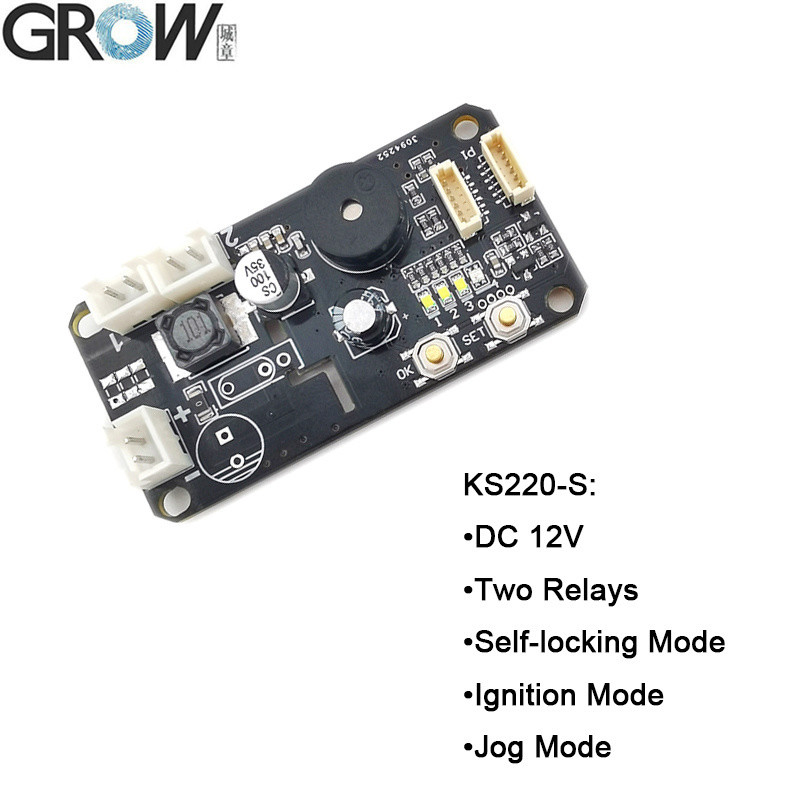

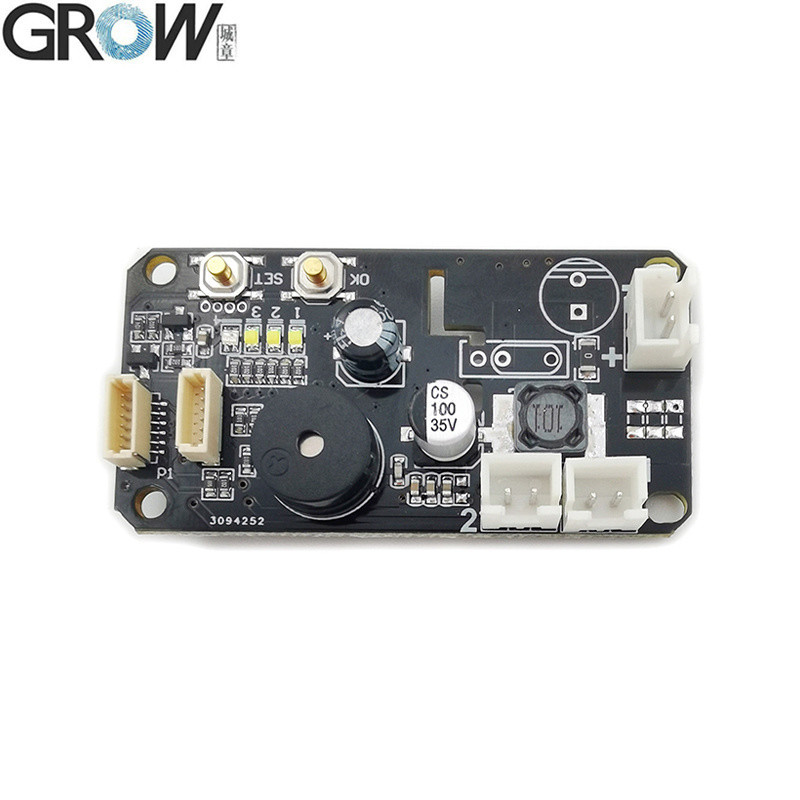

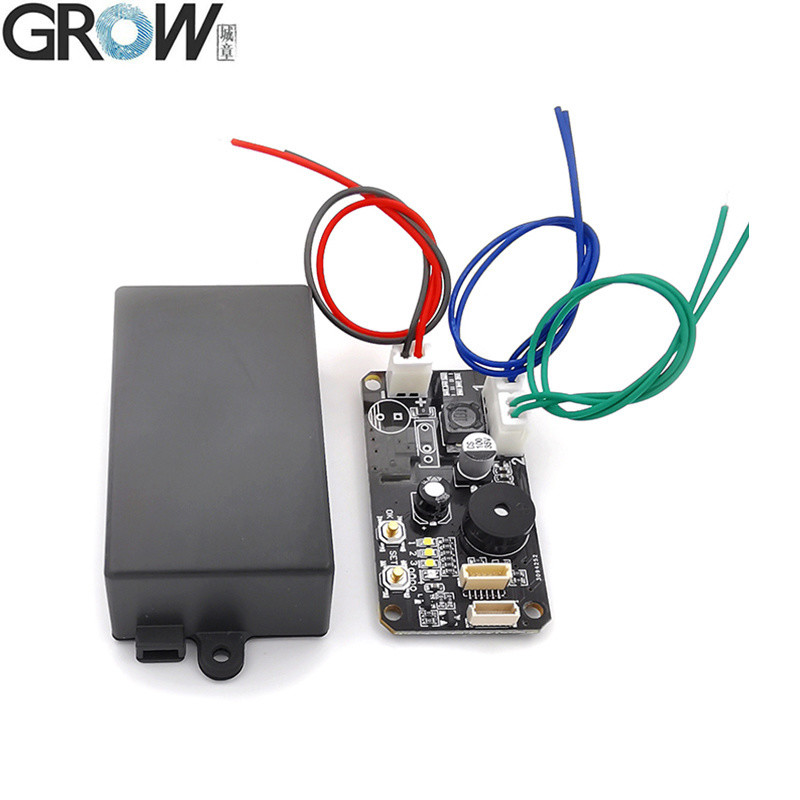

GROW KS220-S DC12V Fingerabdruck-Zugangskontrollplatine mit zwei Relaisausgängen, mit Selbstverriegelungs-/Zündungs-/Impulsmodus, mit Admin/Benutzer

KS220-S Technische Parameter
Technische Parameter:
·Stromversorgung: DC 12V
·Standby-Strom: 25uA
·Fingerabdruckkapazität:
·Administrator-Fingerabdruck: 10 Stück
·Benutzer-Fingerabdruck: R503/R502-F: 190 Stück     R558/R558S: 110 Stück
·Ausgang: Relais
·Relais-Modus: Selbstverriegelungsmodus, Zündmodus, Impulsmodus

Hilfreiche Hinweise:

Wenn eine Verbindung mit einem Auto, Motorrad benötigt wird und ein Produkt mit hoher Sicherheit benötigt wird, wird empfohlen, R503, R502-F zu wählen.

Der Unterschied zwischen KS220-S und KS220-L:

KS220-S: DC12V, 25uA

KS220-L: DC30-75V, 3,5mA

KS220-S Bedienungsanleitung

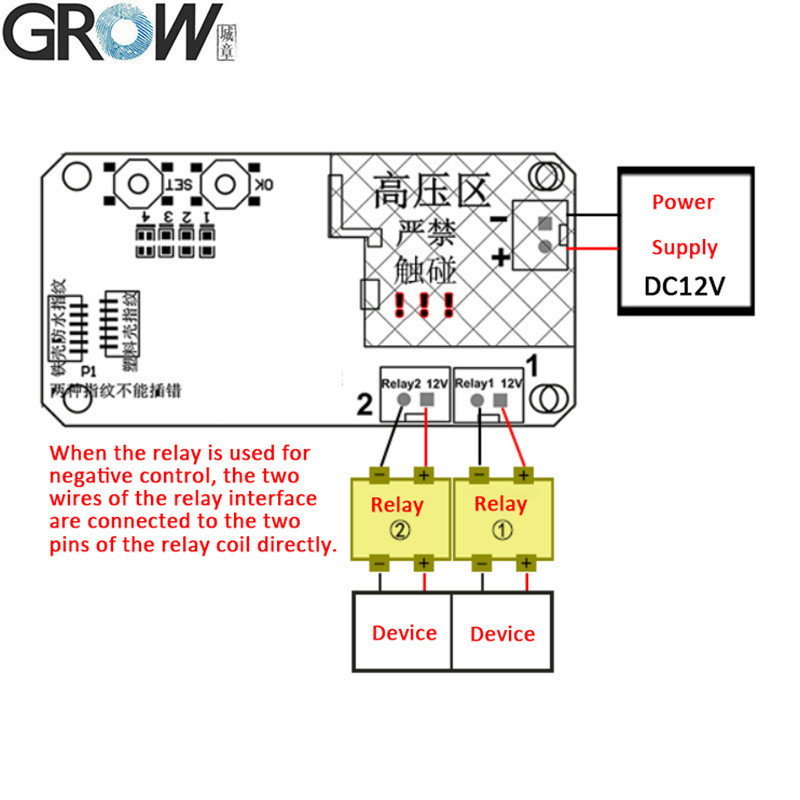

(Im Werkszustand ist das Relais Nr. 1 im Selbstverriegelungsmodus, das Relais Nr. 2 im Zündmodus.)

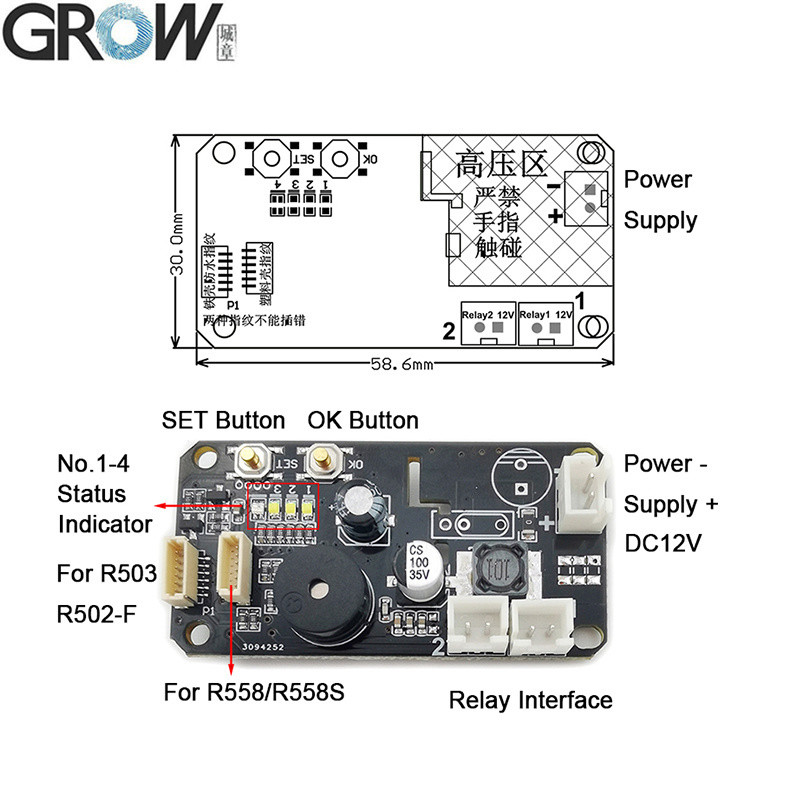

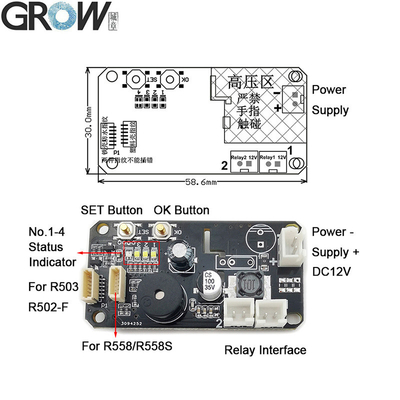

1. Administrator-Fingerabdruck registrieren:Drücken Sie kurz die SET-Taste, die Statusanzeige Nr. 4 leuchtet blau, drücken Sie dann die OK-Taste zur Bestätigung. Jetzt blinkt die LED des Fingerabdruckmoduls. Legen Sie denselben Admin-Finger mehrmals auf den Fingerabdruck-Erfassungsbereich, bis Sie Musik hören, was bedeutet, dass die Fingerabdruckregistrierung erfolgreich war. Fingerabdrücke können kontinuierlich registriert werden und es können 10 Administrator-Fingerabdrücke registriert werden; wenn keine weiteren Fingerabdrücke hinzugefügt werden müssen, warten Sie einige Sekunden, um den Vorgang zu beenden. Wenn der Administrator vollständig registriert ist, wird der Administrator-Registrierungsstatus automatisch beendet, nachdem Sie "DiDiDi" gehört haben. Es beginnt mit der Registrierung des Benutzer-Fingerabdrucks, wenn Sie die SET-Taste erneut drücken. Admin-Fingerabdrücke haben keine Entriegelungsfunktion, sondern dienen nur zum Registrieren oder Löschen von Fingerabdrücken. Admin-Fingerabdrücke zeigen eine violette Ring-LED, Benutzer-Fingerabdrücke zeigen eine blaue Ring-LED.

2. Benutzer-Fingerabdruck registrieren:Drücken Sie den Administrator-Fingerabdruck, bis das Modul blau leuchtet und Sie die Musik hören, was bedeutet, dass Sie Benutzer-Fingerabdrücke hinzufügen können. Legen Sie denselben Benutzerfinger mehrmals auf den Fingerabdruck-Erfassungsbereich, bis Sie Musik hören, was bedeutet, dass die Fingerabdruckregistrierung erfolgreich war. Fingerabdrücke können kontinuierlich registriert werden, wenn sich das System im Registrierungszustand befindet; wenn keine weiteren Fingerabdrücke hinzugefügt werden müssen, warten Sie einige Sekunden.

3. Benutzer-Fingerabdruck löschen:Drücken Sie den Administrator-Fingerabdruck, bis das Modul rot leuchtet und Sie "DiDiDi"-Pieptöne und Musik hören, was bedeutet, dass die Benutzer-Fingerabdrücke gelöscht wurden.

4. Auf Werkseinstellungen zurücksetzen:Drücken Sie die SET-Taste immer wieder kurz, bis die Statusanzeige Nr. 4 rot leuchtet, und halten Sie dann die OK-Taste gedrückt, bis die LED des Fingerabdruckmoduls schnell rot blinkt und Sie Musik hören, was bedeutet, dass der Initialisierungsvorgang erfolgreich war.

5. So verwenden Sie Relais 1:Drücken Sie kurz den registrierten Benutzer-Fingerabdruck. Das Fingerabdruckmodul leuchtet grün.

6. So verwenden Sie Relais 2:Drücken Sie lange den registrierten Benutzer-Fingerabdruck. Das Fingerabdruckmodul leuchtet blau.

Hinweis:
1. Jeder Fingerabdruck kann im Werkszustand verwendet werden, aber die Funktion ist ungültig, nachdem der Fingerabdruck registriert wurde.
