Detailinformationen

Screen:	as Picture	Communication Interface:	Ttl 232
Fingerprint Capacity:	200	Power Supply:	DC 12V
Stand-by Current for Control Board:	25ua	Output:	Relay
Transport Package:	Standard Export Carton Package	Specification:	Power supply: DC 12V
Trademark:	GROW	Origin:	China
HS Code:	8471609000	Supply Ability:	5000

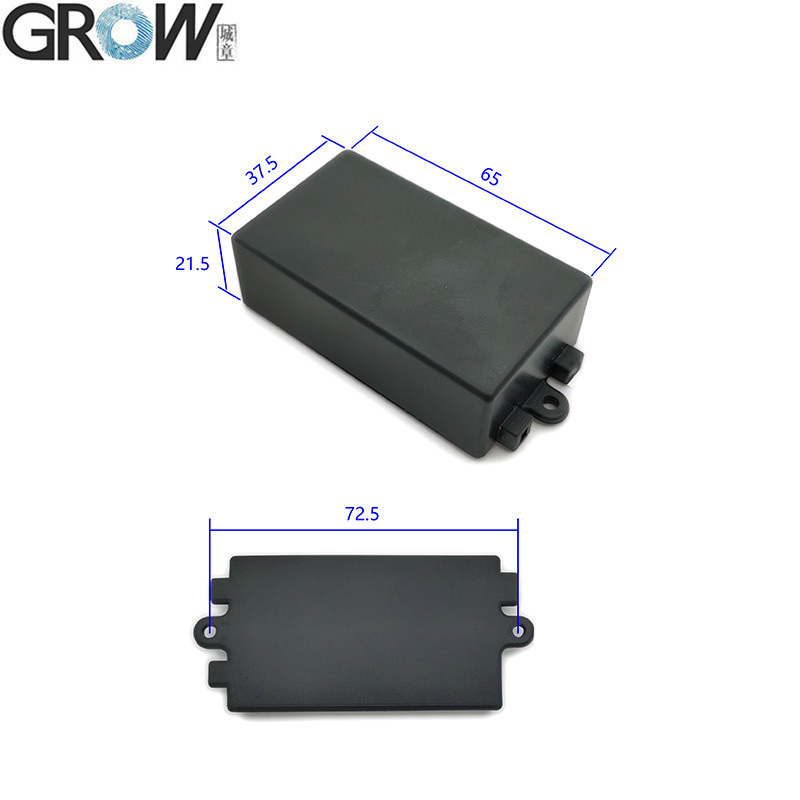

Package Size:	13.00cm * 8.00cm * 9.00cm	Package Gross Weight:	0.150kg
Voice Service:	Without Voice Service	Clock:	Without Clock
Color:	as Picture	Samples:	US$ 20.5/Piece 1 Piece(Min.Order) \|
Customization:	Available \| Customized Request	Shipping Cost:	about shipping cost and estimated delivery time.
Payment Method:	Initial Payment Full Payment	Currency:	US$
Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Hervorheben:	12V Fingerabdruckscannermodul , Programmierbares Fingerabdruckscannermodul , Programmierbarer Uart-Fingerabdruck-Sensor

Produkt-Beschreibung

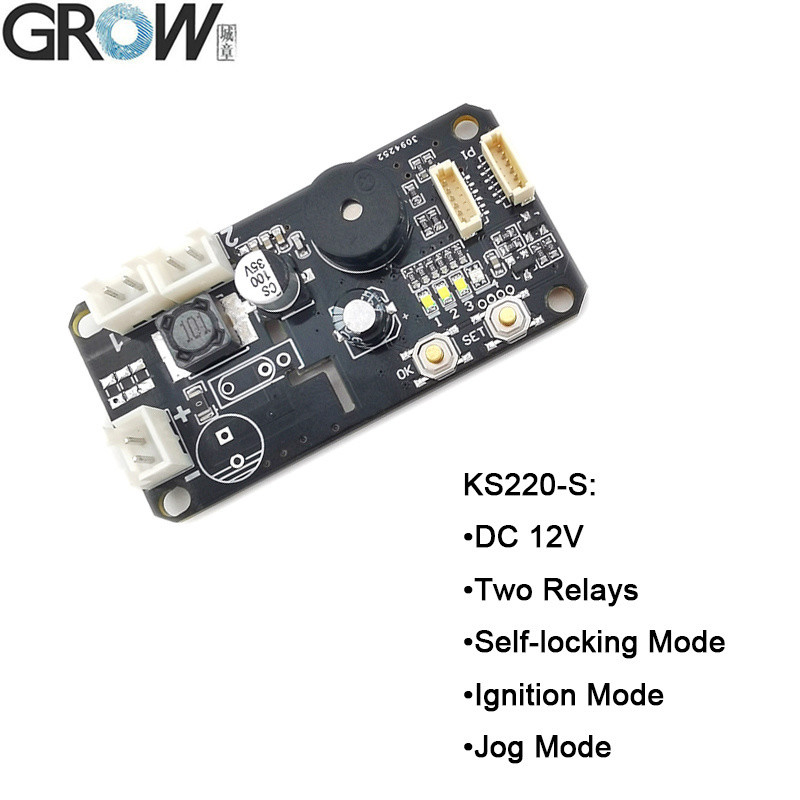

Technische Parameter KS220-S
Technischer Parameter:
·Stromversorgung: Gleichspannung 12 V
·Standby-Strom: 25uA
·Fingerabdruckkapazität:
·Fingerabdruck des Administrators: 10 Stück
·Fingerabdruck des Benutzers: R503/R502-F:190 Stück R558/R558S:110 Stück
·Ausgabe: Relais
·Relaismodus: Selbstverriegelungsmodus, Zündmodus, Joggingmodus

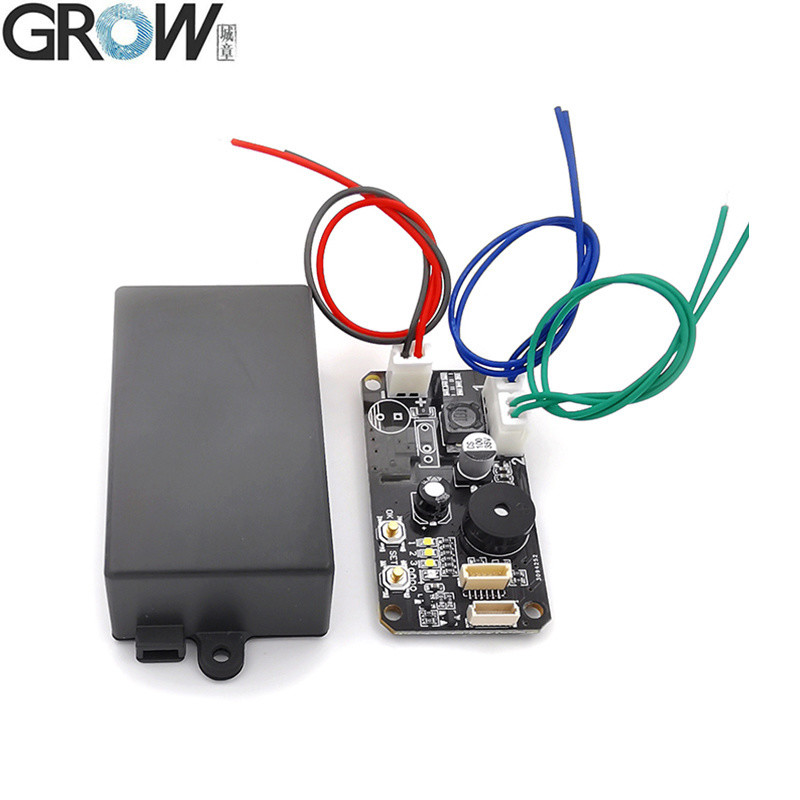

KS220-S hat 2 Relais, die Stromversorgung ist DC12V.

Ich habe...drei-Relais-Modus: Jogging-Modus, Selbstverriegelungsmodus, Zündmodus.

Hilfreiche Tipps:

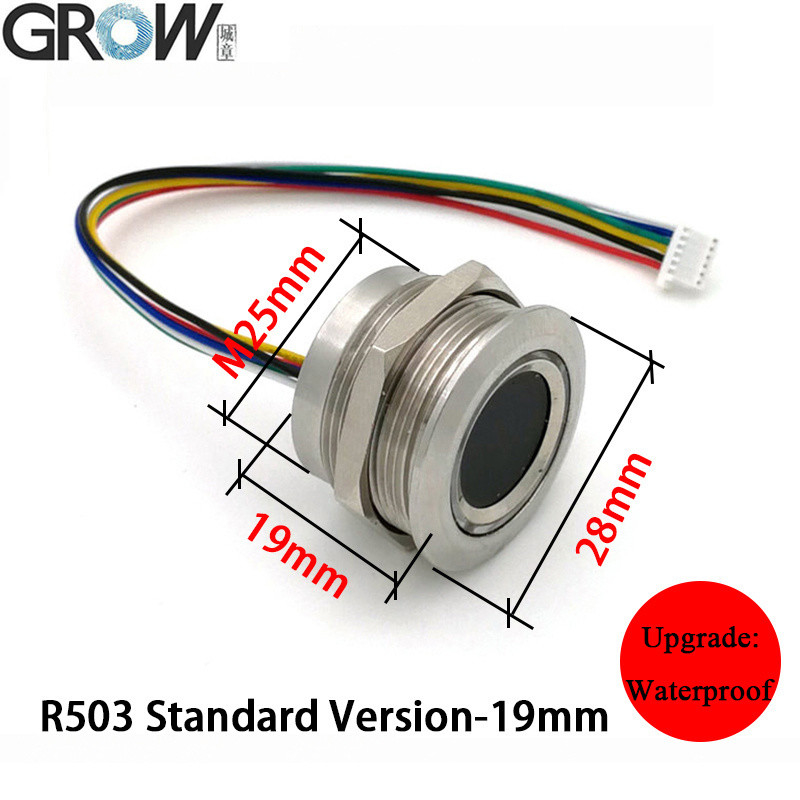

Wenn Sie sich mit einem Auto, Motorrad oder einem Sicherheitsprodukt verbinden möchten, sollten Sie R503, R502-F wählen.

Der Unterschied zwischen KS220-S und KS220-L:

KS220-S: DC12V, 25uA

KS220-L: DC30-75V, 3,5 mA

Betriebsanweisung KS220-S
(Im Betriebszustand im Werk ist das Relais Nr. 1 im Selbstverriegelungsmodus, das Relais Nr. 2 im Zündmodus.)

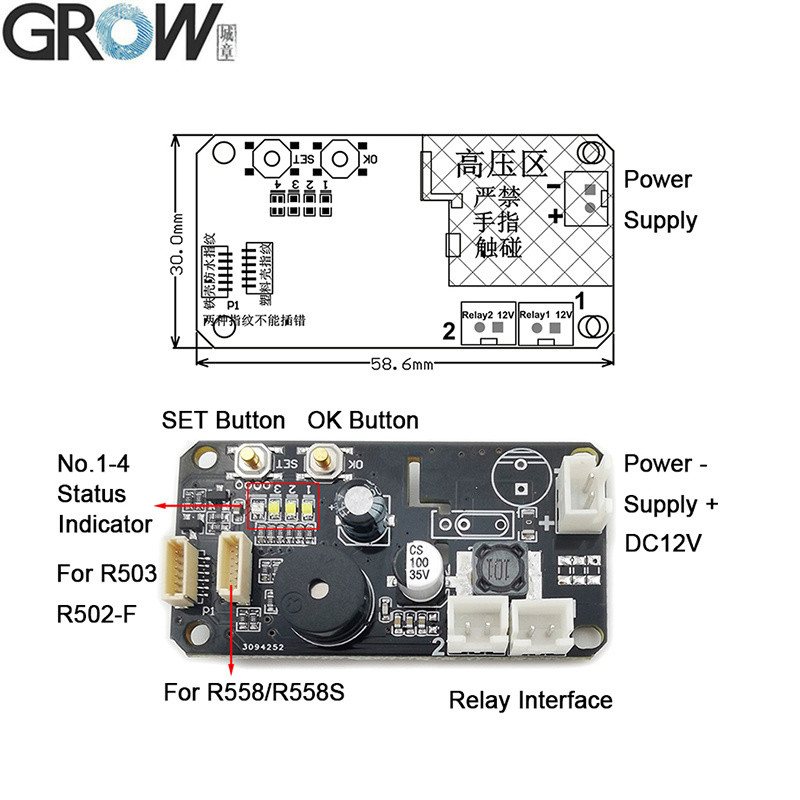

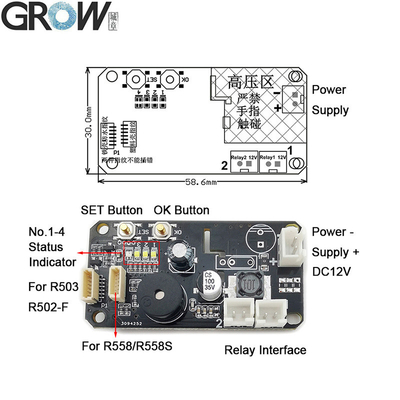

1- Fingerabdruck des Register-Administrators:Kurz drücken Sie die SET-Taste, der No.4 Status-Indikator zeigt blau, dann drücken Sie die OK-Taste zu bestätigen, jetzt das Fingerabdruck-Modul LED-Blitz,Setzen Sie den gleichen Admin Finger mit mehreren Mal im Fingerabdruck Sammlung Bereich, bis Musik hören bedeutet Fingerabdruck registrieren erfolgreich. Fingerabdruck kann kontinuierlich registriert werden und es kann 10 Stück Administrator-Fingerabdruck registrieren; wenn keine Notwendigkeit, Fingerabdruck mehr hinzuzufügen, warten ein paar Sekunden zu verlassen.Wenn der Administrator vollständig registriert ist,Es wird automatisch den Administrator-Registrierungszustand verlassen, nachdem Sie "DiDiDi" gehört haben. Es wird beginnen, Benutzer-Fingerabdruck zu registrieren, wenn Sie erneut auf die SET-Taste drücken.Admin-Fingerabdruck hat keine Freischaltfunktion, nur zum Registrieren oder Löschen von Fingerabdrücken verwendet.

2.Fingerabdruck des registrierten Benutzers:Drücken Sie den Administrator-Fingerabdruck, bis das Modul ein blaues Anzeiglicht zeigt und die Musik hört, was bedeutet, dass der Benutzer Fingerabdruck hinzufügen kann.Setzen Sie den gleichen Benutzer Finger mit mehreren Mal in Fingerabdruck Sammlung Bereich, bis Musik hören bedeutet Fingerabdruck registrieren erfolgreich.Fingerabdrücke können kontinuierlich registriert werden, wenn das System im Registerzustand ist; wenn kein Fingerabdruck mehr hinzugefügt werden muss, warten Sie einige Sekunden.

3. Benutzer-Fingerabdruck löschenDrücken Sie den Administrator-Fingerabdruck, bis das Modul ein rotes Anzeiglicht zeigt und "DiDiDi" -Piep und Musik hören, was bedeutet, dass die Benutzer-Fingerabdrücke gelöscht werden.

4Zurück zum Fabrikstandard:Kurz drücken Sie die SET-Taste immer wieder, bis der NO.4-Statusanzeiger rot zeigt.Dann lang drücken Sie die OK-Taste, bis das Fingerabdruckmodul zeigt roten Anzeiger Licht schnell blinkt und hören Musik bedeutet Initialisierung erfolgreich.

5.Wie wird Relais 1 verwendet?Kurz drücken registrierte Benutzer-Fingerabdruck.

6.Wie man Relais 2 verwendet:Langes Drücken registriert Benutzer-Fingerabdruck.

Anmerkung:
1.Jeder Fingerabdruck kann im Fabrikzustand verwendet werden, aber die Funktion wird ungültig, nachdem der Fingerabdruck registriert wurde.

Produktdateien

·Freie Referenz-SDK-Dateien für Arduino, Android,.Net, Windows usw. zur Verfügung stellen.
·Bereitstellung eines Benutzerhandbuchs

Wenn Sie SDK-Dateien benötigen, kontaktieren Sie uns bitte.

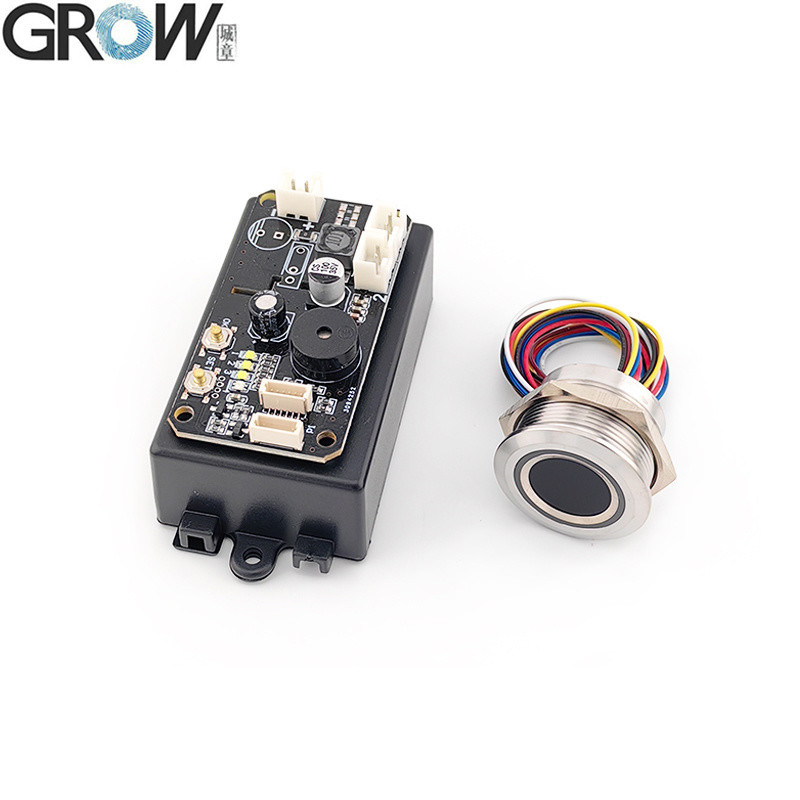

GROW KS220-S+R503 DC12V Zwei Relais Fingerabdruck-Zugangskontrollplatine mit Selbstverriegelungs-/Zündungs-/Impulsmodus mit Admin/Benutzer 2
