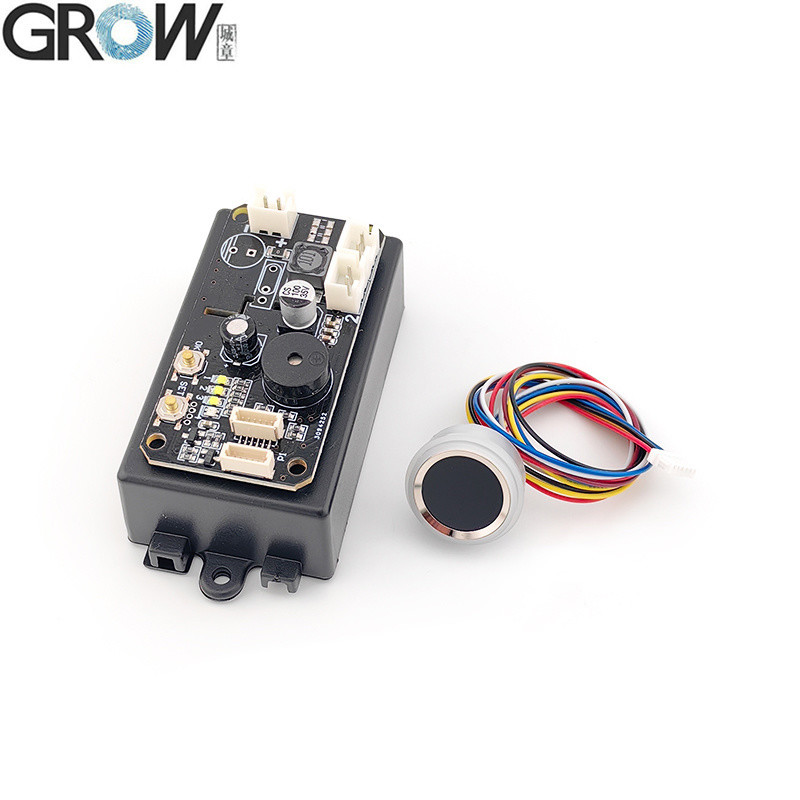

GROW KS220-S+502-F Fingerprint Access Control Board Zwei Relais DC12V mit Selbstverriegelung/Zündung/Jog-Modus mit Administrator/Benutzer

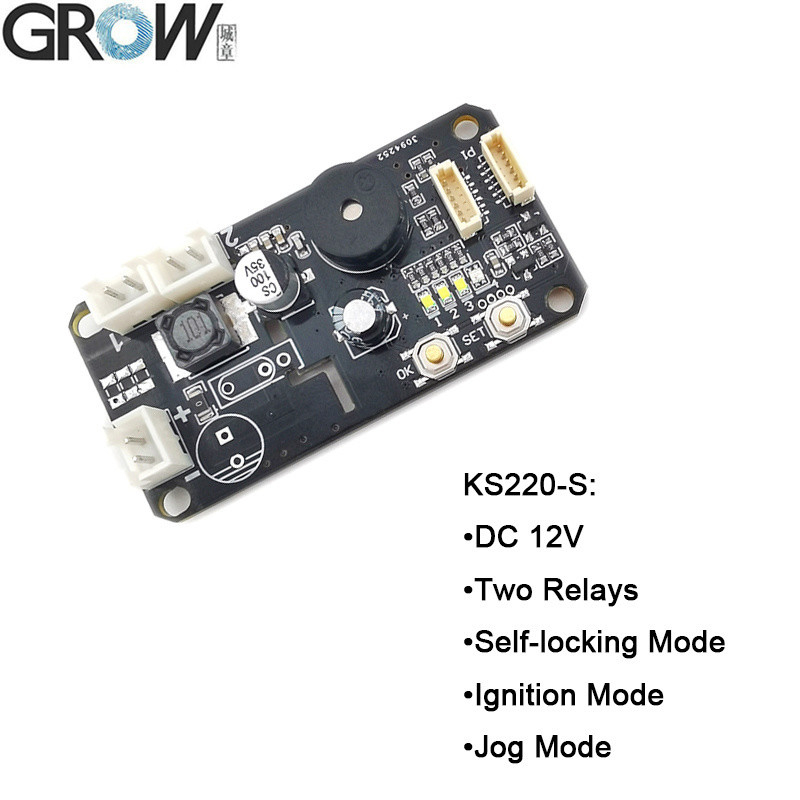

KS220-S Technische Parameter
Technische Parameter:
·Stromversorgung: DC 12V
·Standby-Strom: 25uA
·Fingerabdruckkapazität:
·Administrator-Fingerabdrücke: 10 Stück
·Benutzer-Fingerabdrücke: R503/R502-F: 190 Stück    R558/R558S: 110 Stück
·Ausgang: Relais
·Relais-Modus: Selbstverriegelungsmodus, Zündmodus, Impulsmodus

Hilfreiche Hinweise:

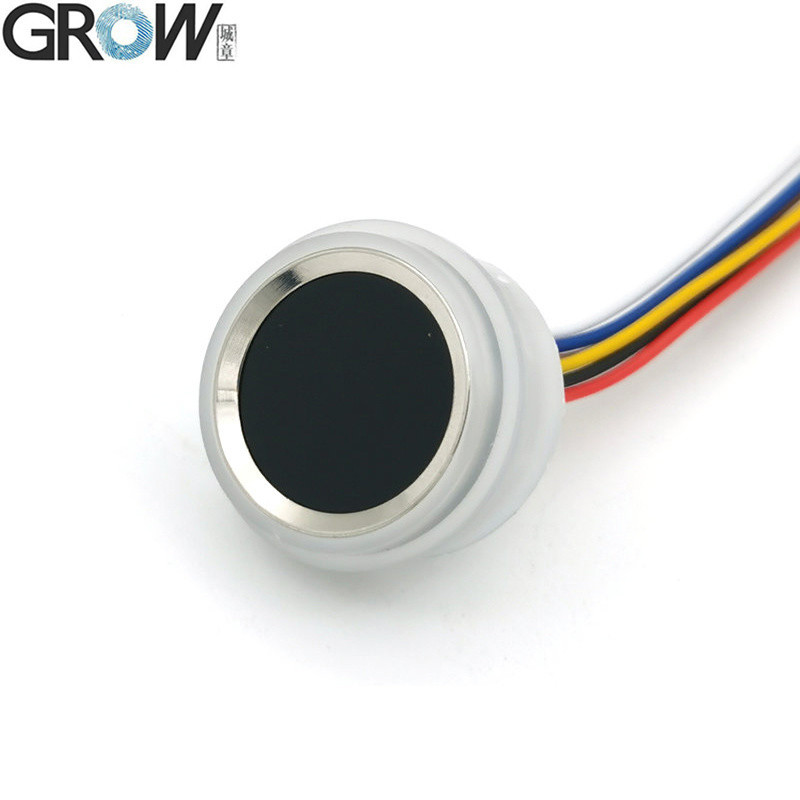

Wenn eine Verbindung mit einem Auto, Motorrad benötigt wird und ein Produkt mit hoher Sicherheit benötigt wird, wird empfohlen, R503, R502-F zu wählen.

Der Unterschied zwischen KS220-S und KS220-L:

KS220-S: DC12V, 25uA

KS220-L: DC30-75V, 3,5mA

KS220-S Bedienungsanleitung
(Im Werkszustand ist das Relais Nr. 1 im Selbstverriegelungsmodus, das Relais Nr. 2 im Zündmodus.)

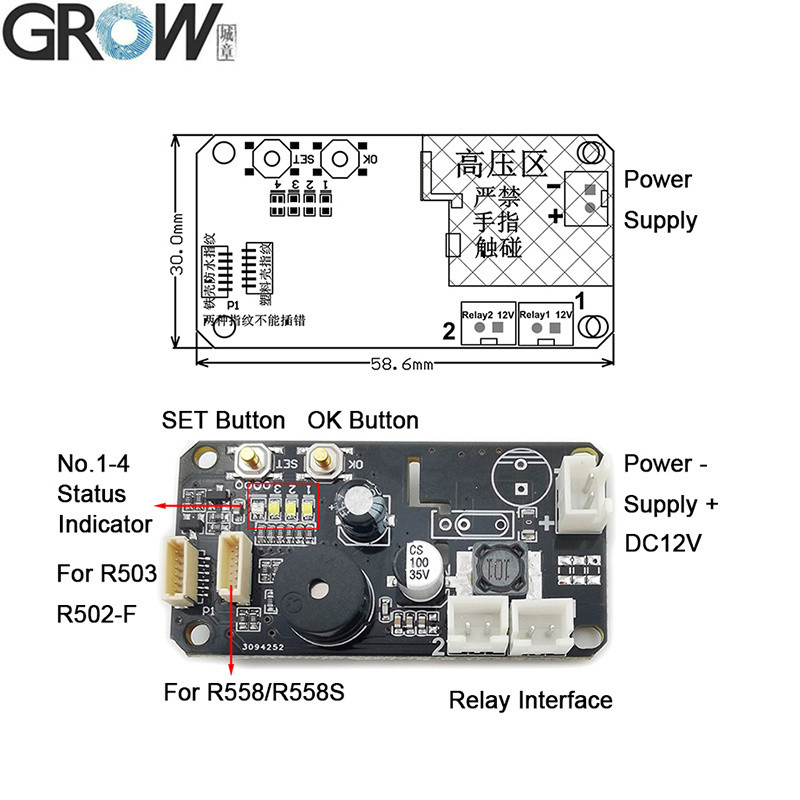

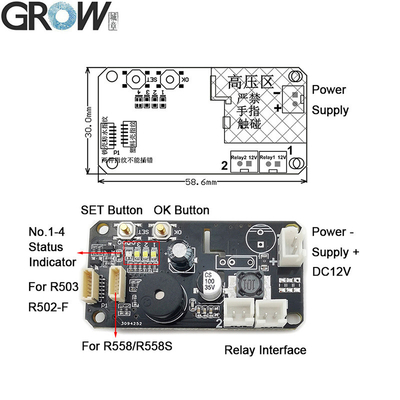

1. Administrator-Fingerabdruck registrieren:Drücken Sie kurz die SET-Taste, die Statusanzeige Nr. 4 leuchtet blau, drücken Sie dann die OK-Taste zur Bestätigung. Jetzt blinkt die LED des Fingerabdruckmoduls. Legen Sie denselben Admin-Finger mehrmals auf den Fingerabdruckerfassungsbereich, bis Sie Musik hören, was bedeutet, dass die Fingerabdruckregistrierung erfolgreich war. Fingerabdrücke können kontinuierlich registriert werden und es können 10 Administrator-Fingerabdrücke registriert werden; wenn keine weiteren Fingerabdrücke hinzugefügt werden müssen, warten Sie einige Sekunden, um den Vorgang zu beenden. Wenn der Administrator vollständig registriert ist, wird der Administratorregistrierungsstatus automatisch beendet, nachdem Sie "DiDiDi" gehört haben. Es beginnt mit der Registrierung des Benutzer-Fingerabdrucks, wenn Sie die SET-Taste erneut drücken. Admin-Fingerabdrücke haben keine Entriegelungsfunktion, sondern dienen nur zum Registrieren oder Löschen von Fingerabdrücken. Admin-Fingerabdrücke zeigen eine violette Ring-LED, Benutzer-Fingerabdrücke zeigen eine blaue Ring-LED.

2. Benutzer-Fingerabdruck registrieren:Drücken Sie den Administrator-Fingerabdruck, bis das Modul eine blaue Kontrollleuchte anzeigt und Sie die Musik hören, was bedeutet, dass Sie Benutzer-Fingerabdrücke hinzufügen können. Legen Sie denselben Benutzerfinger mehrmals auf den Fingerabdruckerfassungsbereich, bis Sie Musik hören, was bedeutet, dass die Fingerabdruckregistrierung erfolgreich war. Fingerabdrücke können kontinuierlich registriert werden, wenn sich das System im Registrierungszustand befindet; wenn keine weiteren Fingerabdrücke hinzugefügt werden müssen, warten Sie einige Sekunden.

3. Benutzer-Fingerabdruck löschen:Drücken Sie den Administrator-Fingerabdruck, bis das Modul eine rote Kontrollleuchte anzeigt und Sie "DiDiDi"-Piepton und Musik hören, was bedeutet, dass die Benutzer-Fingerabdrücke gelöscht wurden.

4. Auf Werkseinstellungen zurücksetzen:Drücken Sie die SET-Taste immer wieder kurz, bis die Statusanzeige Nr. 4 rot leuchtet, und halten Sie dann die OK-Taste gedrückt, bis die Fingerabdruckmodul-Kontrollleuchte schnell blinkt und Sie Musik hören, was bedeutet, dass der Initialisierungsvorgang erfolgreich war.

5. So verwenden Sie Relais 1:Drücken Sie kurz den registrierten Benutzer-Fingerabdruck. Das Fingerabdruckmodul zeigt grünes Licht.

6. So verwenden Sie Relais 2:Drücken Sie lange den registrierten Benutzer-Fingerabdruck. Das Fingerabdruckmodul zeigt blaues Licht.

Hinweis:
1. Jeder Fingerabdruck kann im Werkszustand verwendet werden, aber die Funktion ist ungültig, nachdem der Fingerabdruck registriert wurde.
