Detailinformationen

Modell Nr.:	R503-M22	Screen:	as Picture
Kommunikationsschnittstelle:	RS232	Fingerprint Capacity:	200
Voltage:	DC 3.3V	Effective Collection Area:	Diameter 15.5 (mm)
Sensor-Array:	190*190 Pixel	Entschließung:	508 Dpi
Abrasive Resistance Intensity:	1 Million Times	Antistatic Capacity:	15kv
Fingerprint Module External Diameter:	25mm	Fingerprint Module Inner Diameter:	22mm(M22)
Fingerprint Module Height:	15mm	Weight:	32g
Led-Steuerung:	- Ja, das ist es.	Transport Package:	Standard Export Carton Package
Spezifikation:	Durchmesser 25 mm	Trademark:	GROW
Ursprung:	China	HS Code:	8471609000
Supply Ability:	5000	Packungsgröße:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Samples:	US$ 13.9/Piece\| 1 Piece(Min.Order)
Customization:	Available\|Customized Request	Shipping Cost:	Contact the supplier about freight and estimated delivery time.
Payment Methods:	Initial Payment/Full Payment	Currency:	US$
Rückgabe und Rückerstattung:	Fordern Sie eine Rückerstattung an, wenn Ihre Bestellung nicht versendet wird, fehlt oder mit Produk
Hervorheben:	Kompakte Fingerabdruckerkennungsmodul , Kompaktes Fingerabdruckmodul mit Kapazität , Dauerhafte Fingerabdruckerkennung

Produkt-Beschreibung

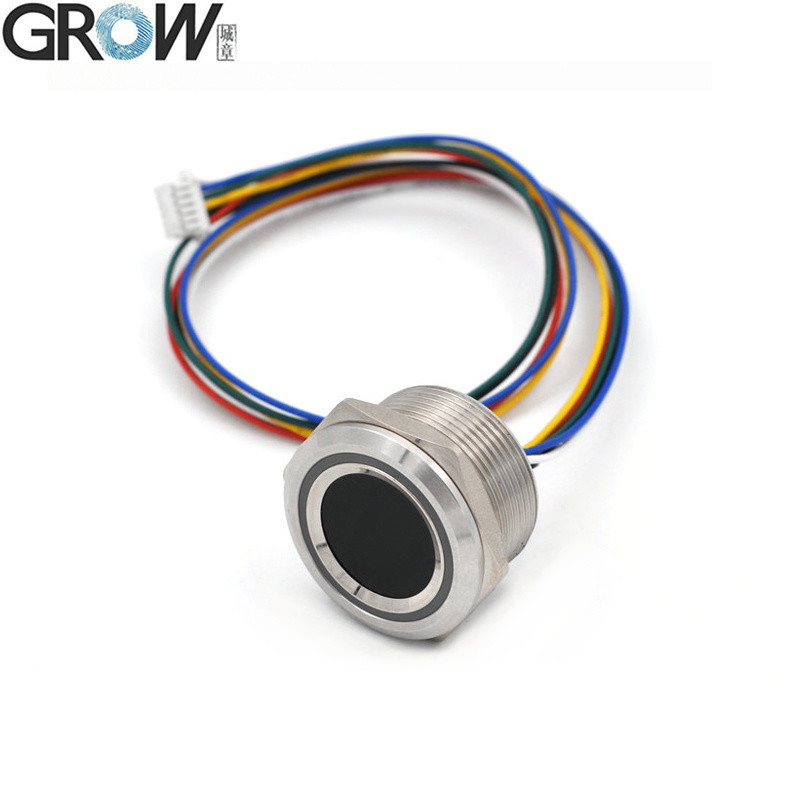

Grow R503-M22 DC3.3V 200 Kapazitäts-Fingerabdrucksensor

Beschreibung

1. Integrierte Bildsammlung und Algorithmus-Chip zusammen, ALL-in-One
2. Die Flexibilität, sich an die Bedingungen anzupassen, war die Finger, ob es trockene Finger, nasse Finger, leichte Textur Fingerabdrücke Finger und alte Finger, alle haben eine hohe Erkennungsrate
3Die wichtigsten Anwendungsbereiche: kann in eine Vielzahl von Endprodukten eingebettet werden, wie z.B.: Zugangskontrolle, Anwesenheitssicherung, Schließfach

R503-M22 ist das gleiche wie R503, nur die Größe ist anders.

R503-M22 kann auch mit KS200,K202,K215,KL216,K219,K220,K236,KS220 Steuerplatte arbeiten.

	R503	R503-5V	R503-M22	R503Pro	R503S
Stromversorgung	Gleichspannung 3,3 V	Gleichspannung 5V	Gleichspannung 3,3 V	Die UART:Gleichspannung 3,3 V USB: Gleichspannung 5V	Gleichspannung 3,3 V
Sensor-Array	192*192 Pixel	192*192 Pixel	192*192 Pixel	192*192 Pixel	160*160 Pixel
Fingerabdruckkapazität	200	200	200	1500	150
Größe	M25	M25	M22	M25	M25
Verbindungsstück	SH 1,0 mm 6pins	MX 1,25 mm 6 Pins	SH 1,0 mm 6pins	SH 1,0 mm 6pins	SH 1,0 mm 6pins

R503-M22 Spezifikation

Modell	R503-M22
Typ	Kapazitives Fingerabdruckmodul
Schnittstelle	UART ((TTL)
Entschließung	508 DPI
Spannung	Gleichspannung 3,3 V
Fingerabdruckkapazität	200
Sensor-Array	192*192 Pixel
Betriebsstrom	20 mA
Standby-Strom	Typische Berührungsvorbereitungsspannung: 3,3 V, Durchschnittsstrom: 2 uA

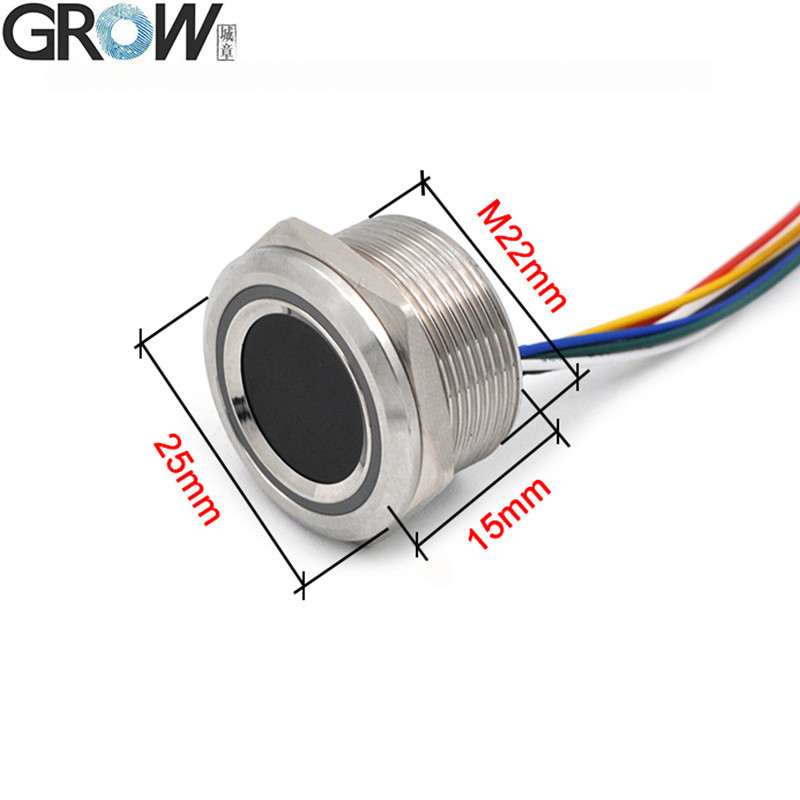

Außengröße des Fingerabdruckmoduls	Durchmesser 25 mm
Innengröße des Fingerabdruckmoduls	Durchmesser 22 (mm) ((M22)
Fingerabdruckmodulhöhe	15 mm
Effektives Sammelgebiet	Durchmesser 15,5 mm

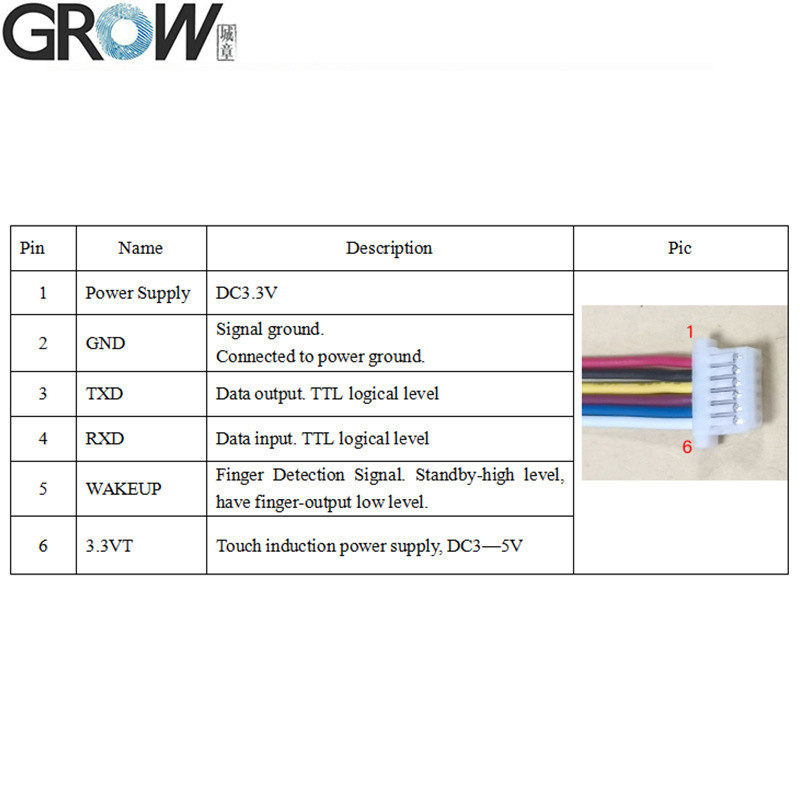

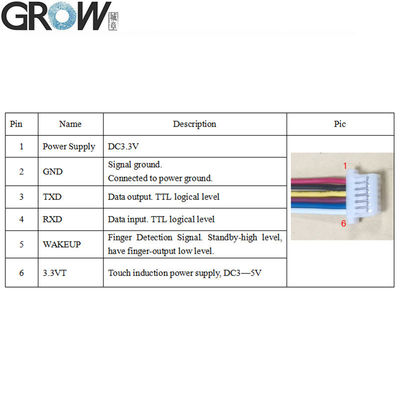

Verbindungsstück	Der Wert der Verbrennungsmenge ist zu messen.
LED-Steuerung	- Ja, das ist es.

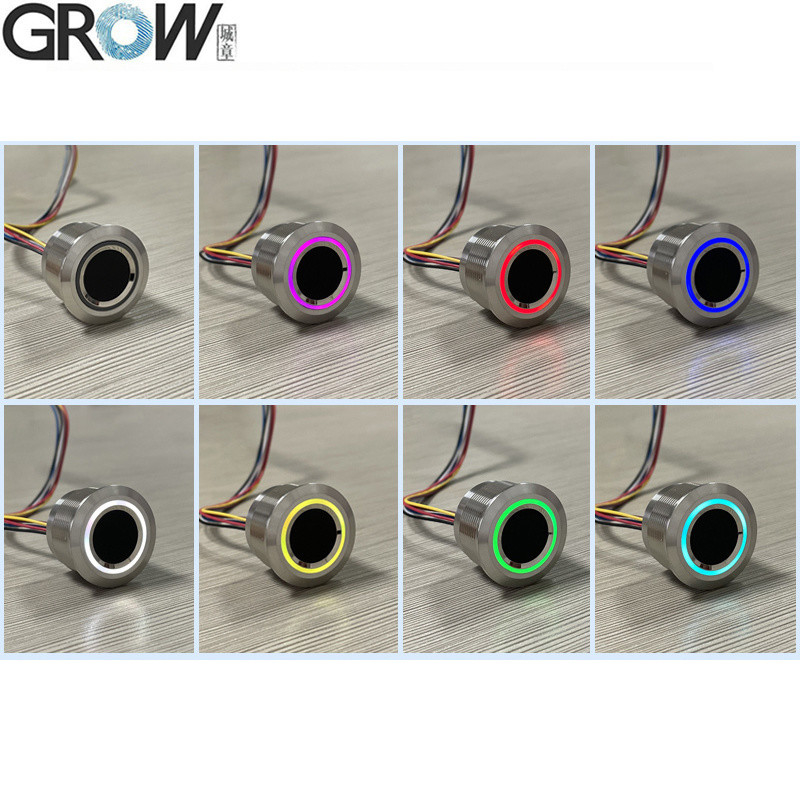

LED-Farbe	RGB-Bild
Geschwindigkeit des Scannens	< 0,2 Sekunden
Überprüfungsgeschwindigkeit	< 0,3 Sekunden
Abgleichsmethode	1:1" 1:N
FRR	≤ 1%
FAR	≤ 0,001%
Arbeitsumfeld	-20C bis 60C
Arbeitsfeuchtigkeit	10 bis 85%
Antistatische Kapazität	15 KV
Schleifwiderstandsintensität	1 Million Mal
Kommunikations-Boudrate (UART):	(9600 × N) bps, wobei N = 1 ~ 12 ((Standard N = 6, d. h. 57600 bps)

Dateien

·Freie Referenz-SDK-Dateien für Arduino, Android,.Net, Windows usw. zur Verfügung stellen.
·Bereitstellung eines Benutzerhandbuchs

Sie können die Bedienungsanleitung R503 R503-M22 unter diesem Link herunterladen:
Die Einfuhren aus der VR China entfielen auf die Einfuhren aus der VR China.

R503 Anzeige eines Videos über den Betrieb des Prüfprogramms auf Youtube:Sie werden von der Kommission eingeladen.

Wenn Sie SDK-Dateien benötigen, kontaktieren Sie uns bitte.

Kompaktes dauerhaftes Fingerabdruckerkennungsmodul Kapazitives Fingerabdruckmodul 1

Größe und Tag:

Herkunftsort:	China
Zertifizierung:	CE

Min Bestellmenge:	1
Verpackung Informationen:	Ausgestopft
Lieferzeit:	Spitzensaison: innerhalb von 15 Werktagen außerhalb der Saison: innerhalb von 15 Werktagen
Zahlungsbedingungen:	T/T, Paypal
Versorgungsmaterial-Fähigkeit:	5000
