Technische Parameter
DC10-30V, Relais-Ausgang, Jog-Modus ((0.5s-99s) /Zündmodus/Selbstverriegelungsmodus.
Verwaltet durch SET-Taste oder Fernbedienung ((Fingerabdruck in drei verschiedene Datenbanken hinzufügen/löschen, Relaiszeit ändern und so weiter)
·Stromversorgung: DC10V-30V
·Ausgang: Relais ((Max. Strom: 10A)
·Fingerabdruckkapazität: 200 Stück
·Relaisfunktion:Jog-Modus ((0.5s-99s) /Zündmodus/Selbstverriegelungsmodus
Betriebsanleitung
1. SET-Taste:
1.1 Drücken Sie kurz die SET-Taste,System im Registerzustand und Anzeigelicht blinkt schnell, mehrmals für jeden Fingerabdruck, Fingerabdruckregister erfolgreich beim Hören von Musik.
Der Fingerabdruck kann kontinuierlich registriert werden, wenn das System im Registerzustand ist; wenn kein Fingerabdruck mehr hinzugefügt werden muss, warten Sie einige Sekunden.(Standardmäßig wird er in der Fingerabdruckdatenbank 1 gespeichert,wenn die aktuelle Datenbank voll ist, wird es automatisch in die nächste Datenbank gespeichert.)
1.2 Bei Rückkehr auf den Werkseinstellungsstandard drücken Sie die SET-Taste, bis Sie ein langes "Di" -Beeep hören und
Musik, bedeutet Initialisierung erfolgreich
2Fernbedienung:
Wenn Sie die Fernbedienung verwenden, berühren Sie bitte das Modul, um zuerst aufzuwachen.
2.1 Blau leuchtender Anzeiger bedeutet in der Programmierung angegeben, Musik erfolgreich.
Standardpasswort: 123456, Passwortlänge: 6 Ziffern
2.2 Kennwort ändern:Drücken Sie *Passwort*1*neues Passwort*neues Passwort#
2.3 Fingerabdruck registrieren:Drücken Sie *Passwort*2*Datenbank ((1-5) #,Druck ab, wenn Sie die *-Taste drücken oder einige Sekunden warten.
Zum Beispiel:Registrieren Sie sich in Datenbank 3: Drücken Sie *Passwort*2*3#
2.4. Fingerabdruck löschen:Drücken Sie *Passwort*3*Datenbank ((1-5) #
Zum Beispiel:Löschen in Datenbank 3: Drücken Sie *Passwort*3*3#
2.5. Relaiszeit Einstellung im Jogging-Modus:Drücken Sie *Passwort*4*Zeit ((0.5s-99s) #
Zum Beispiel:Setzen Sie 0,5s: Drücken Sie *Passwort*4*00#
Zum Beispiel:Set 1s: Drücken Sie *Passwort*4*01#
Zum Beispiel:Set 5s: Drücken Sie *Passwort*4*05#
Zum Beispiel:Set 99s: Drücken Sie * Passwort * 4 * 99 #
2.6Einstellung des Arbeitsmodus:
Jog Mode: Drücken Sie * Passwort * 5 * 1 #
Zündmodus: Drücken Sie *Passwort*5*2#
Selbstverriegelungsmodus: Drücken Sie *Passwort*5*3#
2.7Auswahl des Standby-Modus:
Standby-Modus eingeschaltet: Drücken Sie *Passwort*6*0#
Standby-Modus ausgeschaltet: Drücken Sie *Passwort*6*1#
2.8Zurück in den Fabrikmodus:Drücken Sie * Passwort * 7 * Passwort #
2.9- Passwort:Drücken Sie *Passwort und Relais geschlossen, Drücken Sie # und Relais geöffnet
Anmerkung: Jeder Fingerabdruck kann im Fabrikzustand verwendet werden, aber die Funktion wird ungültig, nachdem der Fingerabdruck registriert wurde.

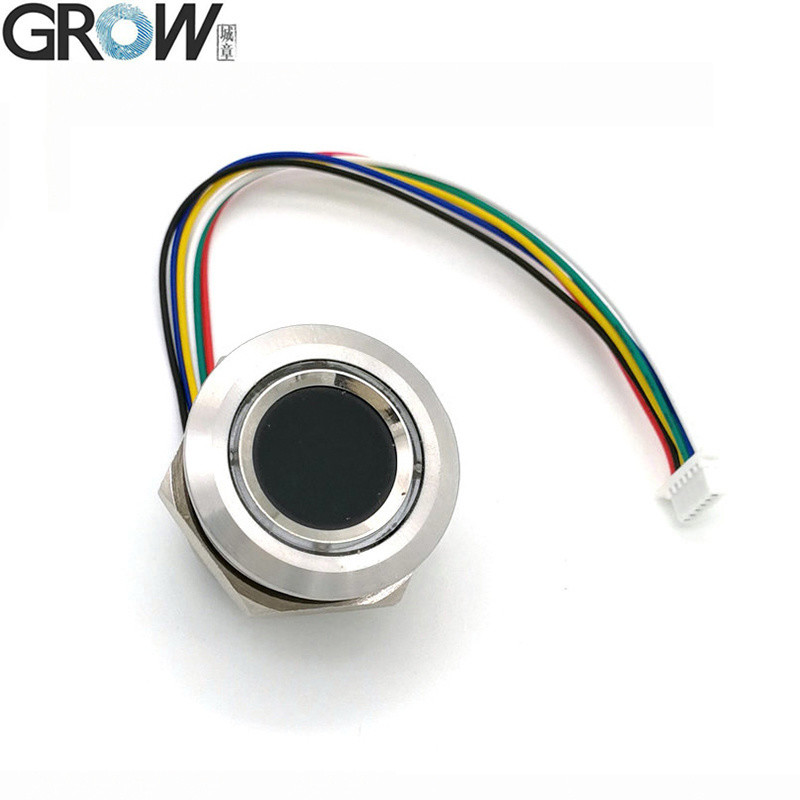

R503 Spezifikationen
| Modell |
R503 |
| Typ |
Kapazitives Fingerabdruckmodul |
| Schnittstelle |
UART ((TTL) |
| Entschließung |
508 DPI |
| Spannung |
Gleichspannung 3,3 V |
| Fingerabdruckkapazität |
200 |
| Sensor-Array |
192*192 Pixel |
| Betriebsstrom |
20 mA |
| Standby-Strom |
Typische Berührungsvorbereitungsspannung: 3,3 V, Durchschnittsstrom: 2 uA |
| Außengröße des Fingerabdruckmoduls |
Durchmesser 28 mm |
| Innengröße des Fingerabdruckmoduls |
Durchmesser 23,5 mm |
| Fingerabdruckmodulhöhe |
19 mm) |
| Effektives Sammelgebiet |
Durchmesser 15,5 mm |

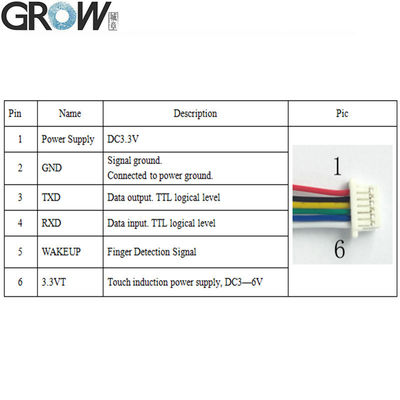

| Verbindungsstück |
MX1.0-6Pin |
| LED-Steuerung |
- Ja, das ist es. |
| LED-Farbe |
Blau und Rot |
| Geschwindigkeit des Scannens |
< 0,2 Sekunden |
| Überprüfungsgeschwindigkeit |
< 0,3 Sekunden |
| Abgleichsmethode |
1:1" 1:N |
| FRR |
≤ 1% |
| FAR |
≤ 0,001% |
| Arbeitsumfeld |
-20C bis 60C |
| Arbeitsfeuchtigkeit |
10 bis 85% |
| Antistatische Kapazität |
15 KV |
| Schleifwiderstandsintensität |
1 Million Mal |
| Kommunikations-Boudrate (UART): |
(9600 × N) bps, wobei N = 1 ~ 12 ((Standard N = 6, d. h. 57600 bps) |
Dateien
·Freie Referenz-SDK-Dateien für Arduino, Android,.Net, Windows usw. zur Verfügung stellen.
·Bereitstellung eines Benutzerhandbuchs
R503 Anzeige eines Videos über den Betrieb des Prüfprogramms auf Youtube:
Sie werden von der Kommission eingeladen.
