Detailinformationen

Modell Nr.:	K220+R503	Bildschirm:	Wie auf dem Bild
Kommunikationsoberfläche:	RS232	Fingerabdruckkapazität:	200
Stromversorgung:	Gleichspannung 10V-24V	Standby-Strom:	<10ma>
Ausgabe:	Relais ((Max. Strom:10A)	Transportverpackung:	Standardexportkartonpaket
Spezifikation:	Stromversorgung: Gleichspannung 10V-24V	Handelsmarke:	WICHTIG
Ursprung:	China	HS-Code:	8471609000
Versorgungsmaterial-Fähigkeit:	5000	Sprachdienst:	Ohne Sprachdienst
Uhr:	Ohne Uhr	Farbe:	Wie auf dem Bild
Proben:	US$ 23,9 / Stück 1 Stück (Min.Order)	Anpassung:	Erhältlich.
Versandkosten:	über die Versandkosten und die geschätzte Lieferzeit.	Zahlungsmethode:	Erste Zahlung Vollzahlung
Währung:	US-Dollar	Rückgabe und Rückerstattung:	Sie können bis zu 30 Tage nach Erhalt der Waren eine Rückerstattung beantragen.

Produkt-Beschreibung

Technische Parameter

·Stromversorgung: DC10V-24V
·Ausgang: Relais ((Max. Strom: 10A)
·Strom im Standby-Modus: < 10 mA
·Fingerabdruckkapazität: 200 Stück
·Standby-Strom: 6 mA ((DC12V)
·Relaiszeit:0.5s-60s oder mehr als 60s-Im normalen offenen Modus drücken Sie Finger-Relee offen, drücken Sie erneut-Relee geschlossen.

Betriebsanleitung

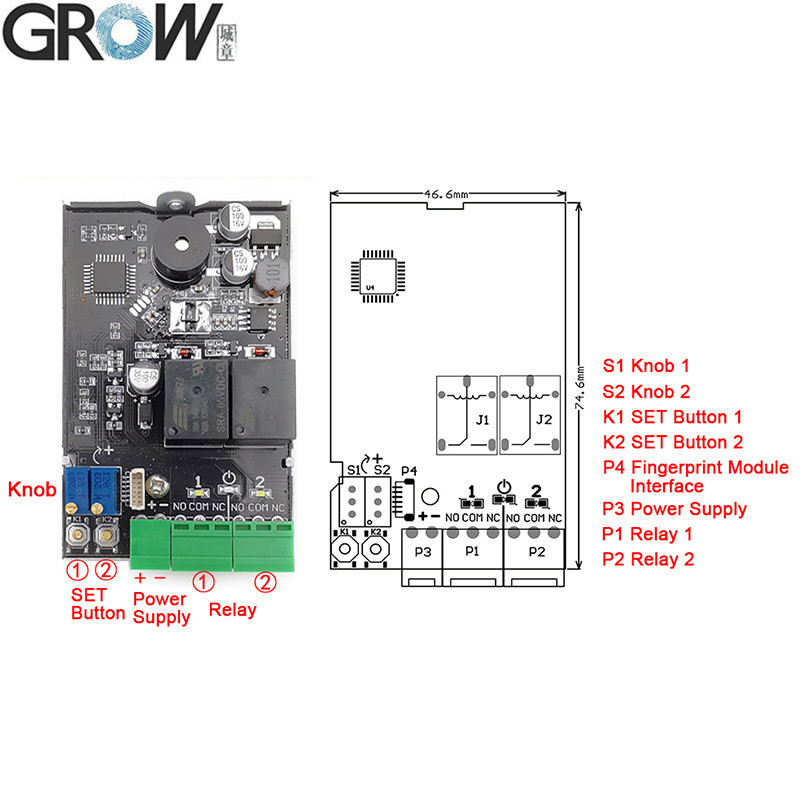

1.SET-Taste ((K1-K2)
1.1 Fingerabdruck des Registeradministrators:Schnell auf die SET-Taste drücken,System im Status des Registeradministrators und blauer Anzeigerleucht blinkt schnell,Setzen Sie den gleichen Finger mehrmals in Fingerabdruck Sammlung Bereich, bis Musik hören bedeutet Fingerabdruck registrieren erfolgreich. Fingerabdrücke können kontinuierlich registriert werden. Wenn keine Fingerabdrücke hinzugefügt werden müssen, warten Sie ein paar Sekunden, um zu verlassen.

1.2 Fingerabdruck löschen:
1.2.1 Fingerabdrücke der einzelnen Relaisposition löschen:Lange drücken Sie die entsprechende SET-Taste,das blaue Anzeiglicht blinkt schnell,hören Sie ein langes "Di" -Bep, lösen Sie den Finger,der Relaisanzeiger leuchtet an und hört Musik, bedeutet, dass dieser Standort der Fingerabdrücke des Administrators und des Benutzers gelöscht wird;
1.2.2 Löschen Sie alle Fingerabdrücke der Relaisposition ((Zurück zum Werkseinstellungsstandard): Lang drücken Sie jede SET-Taste, um zweimal ein langes "Di" -Piep zu hören, lösen Sie den Finger, alle Anzeigeleuchte sind eingeschaltet,bedeutet Initialisierung erfolgreichZurück zum Fabrikstandard.

2.Benutzer-Fingerabdruck registrieren: Drücken Sie den Administrator-Fingerabdruck etwa 10 Sekunden, bis die Musik und das blaue Licht schnell blinken, was bedeutet, dass der Benutzer Fingerabdruck hinzufügen kann.Setzen Sie den gleichen Benutzer Finger mit mehreren Mal in Fingerabdruck Sammlung Bereich, bis Musik hören bedeutet Fingerabdruck registrieren erfolgreich. Der Fingerabdruck kann kontinuierlich registriert werden. Wenn kein Fingerabdruck hinzugefügt werden muss, warten Sie ein paar Sekunden, bis Sie aussteigen. (Anmerkung:Der Speicherort des Fingerabdrucks des Benutzers hängt vom Speicherort des Fingerabdrucks des Administrators ab.Wenn der Fingerabdruck des Administrators gleichzeitig in Nummer 1 und Nummer 2 gespeichert wird, wird der Fingerabdruck des Benutzers standardmäßig in Nummer 1 gespeichert.)

3.Benutzer-Fingerabdruck löschen: Drücken Sie den Administrator-Fingerabdruck etwa 20 Sekunden, bis Sie "Di-" und Musik hören, bedeutet, dass Benutzer-Fingerabdrücke an diesem Ort gelöscht werden (Hinweis:Der Ort, an dem der Fingerabdruck des Benutzers gelöscht wird, hängt vom Speicherort des Fingerabdrucks des Administrators abWenn der Fingerabdruck des Administrators gleichzeitig in Nummer 1 und Nummer 2 gespeichert wird, werden die Benutzerfinger in Nummer 1 standardmäßig gelöscht.)

4.Einstellungszeit des Relais: Drehen Sie S1 oder S2 um, um die Schließzeit des Relais von 0,5 auf 60 Sekunden einzustellen.Relais betätigt, wenn der Fingerabdruck übergeben wurdeDas Relais ist Kontakt-Ausgang, Schaltsignal, keine Spannungsausgabe.

5.Verwendung: Drücken Sie auf den Finger, das Relais schließt sich, nachdem der Fingerabdruck vergangen ist, und die Schließzeit wird durch S1 oder S2 bestimmt.

Anmerkung:
1. Alle Anzeigeleuchten sind im Standby-Zustand ausgeschaltet und die Leuchten sind im Betriebszustand eingeschaltet;
2.Wenn Sie das Modulanzeigerlicht im normalen geöffneten Modus schließen möchten, drücken Sie eine SET-Taste, um drei Mal ein langes "Di" -Piep zu hören. Wiederholen Sie diese Aktion, um zu öffnen.

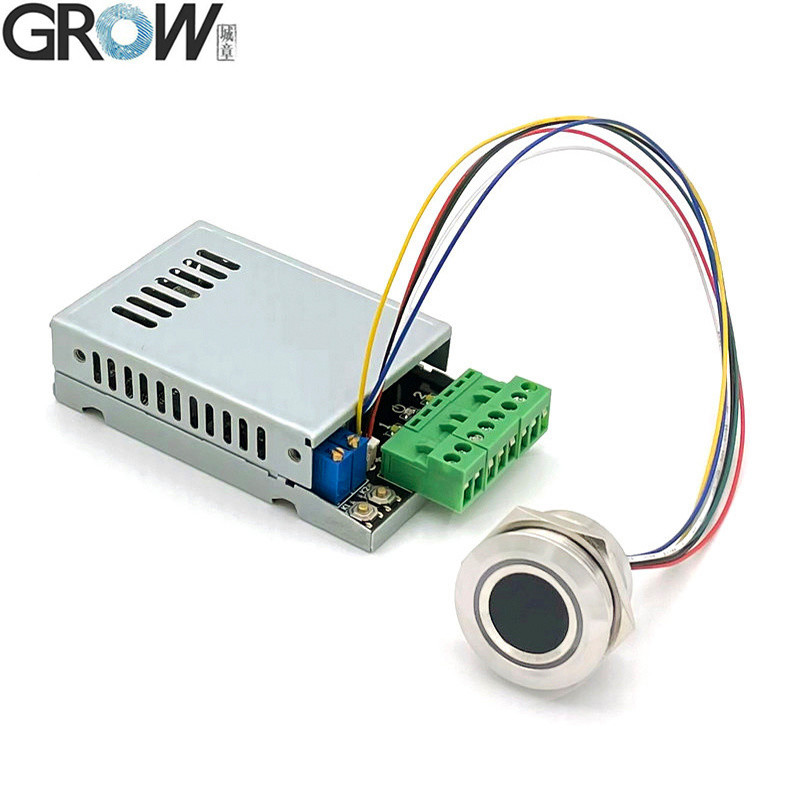

K220 kann zusammen mit dem Fingerabdruckmodul R502-A,R502-AW,R502-F,R503 verwendet werden

R503 Spezifikationen

Modell	R503
Typ	Kapazitives Fingerabdruckmodul
Schnittstelle	UART ((TTL)
Entschließung	508 DPI
Spannung	Gleichspannung 3,3 V
Fingerabdruckkapazität	200
Sensor-Array	192*192 Pixel
Betriebsstrom	20 mA
Standby-Strom	Typische Berührungsvorbereitungsspannung: 3,3 V, Durchschnittsstrom: 2 uA

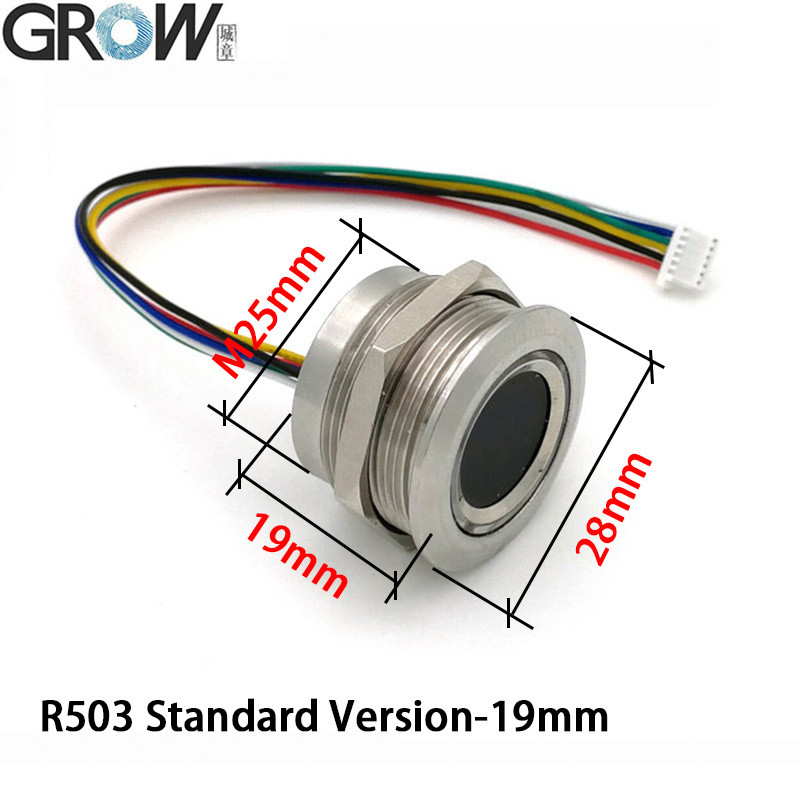

Außengröße des Fingerabdruckmoduls	Durchmesser 28 mm
Innengröße des Fingerabdruckmoduls	Durchmesser 23,5 mm
Fingerabdruckmodulhöhe	19 mm)
Effektives Sammelgebiet	Durchmesser 15,5 mm
Verbindungsstück	Der Wert der Verbrennungsmenge ist zu messen.
LED-Steuerung	- Ja, das ist es.

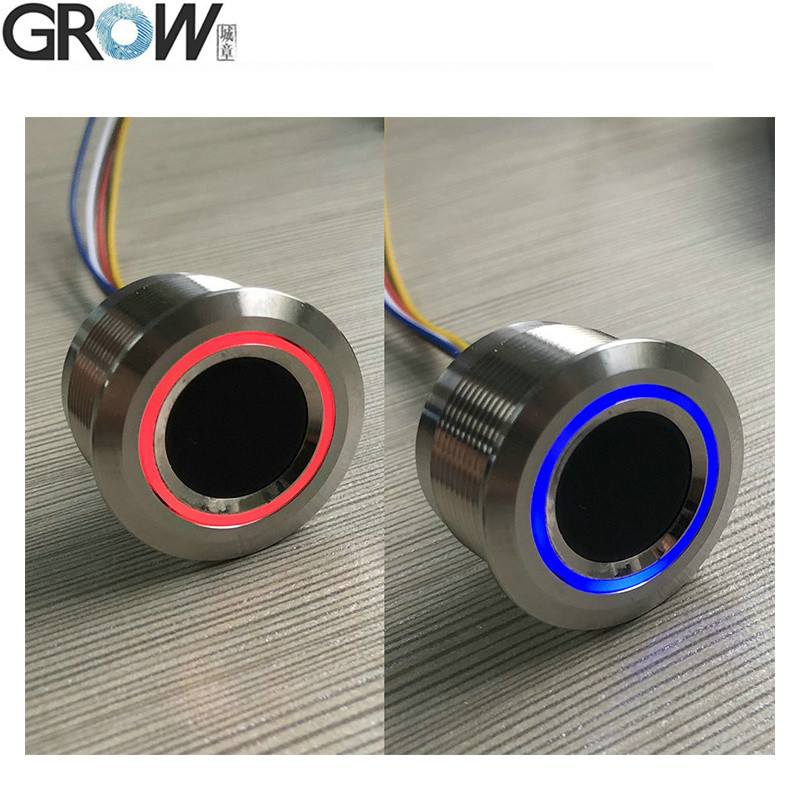

LED-Farbe	Blau und Rot
Geschwindigkeit des Scannens	< 0,2 Sekunden
Überprüfungsgeschwindigkeit	< 0,3 Sekunden
Abgleichsmethode	1:1" 1:N
FRR	≤ 1%
FAR	≤ 0,001%
Arbeitsumfeld	-20C bis 60C
Arbeitsfeuchtigkeit	10 bis 85%
Antistatische Kapazität	15 KV
Schleifwiderstandsintensität	1 Million Mal
Kommunikations-Boudrate (UART):	(9600 × N) bps, wobei N = 1 ~ 12 ((Standard N = 6, d. h. 57600 bps)

Dateien

·Freie Referenz-SDK-Dateien für Arduino, Android,.Net, Windows usw. zur Verfügung stellen.
·Bereitstellung eines Benutzerhandbuchs

K220 Operation Video auf Youtube:https://youtu.be/YQXeH9AGbco

Wenn Sie SDK-Dateien benötigen, kontaktieren Sie uns bitte.
