Grow K219-A+R502-F Programmierbare Fingerabdruck-IR-Steuerung

Technische Parameter

Stromversorgung: DC12V

Ausgang: Relais ((Max. Strom: 10A)

Fingerabdruckkapazität:120 Stück ((20 Fingerabdrücke pro Relaisposition)

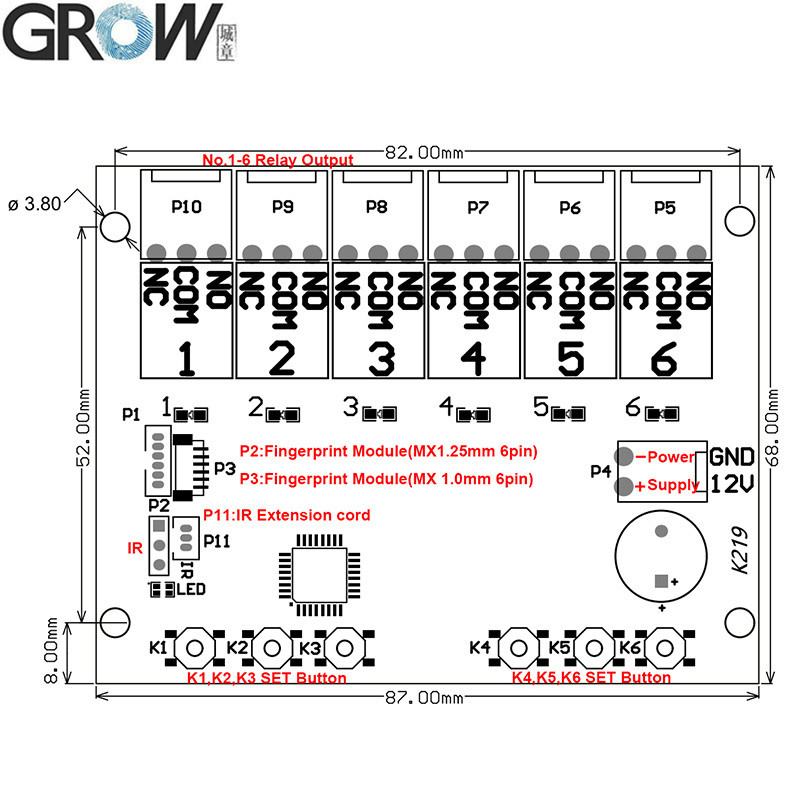

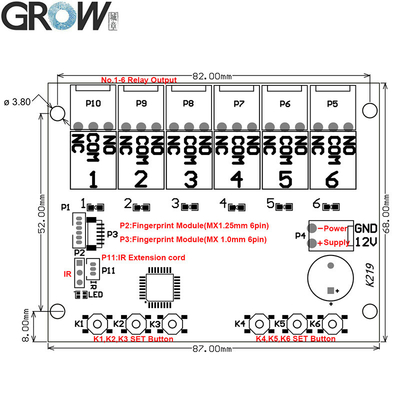

K1-K6 SET-Knopf entspricht Relais Nr. 1-6

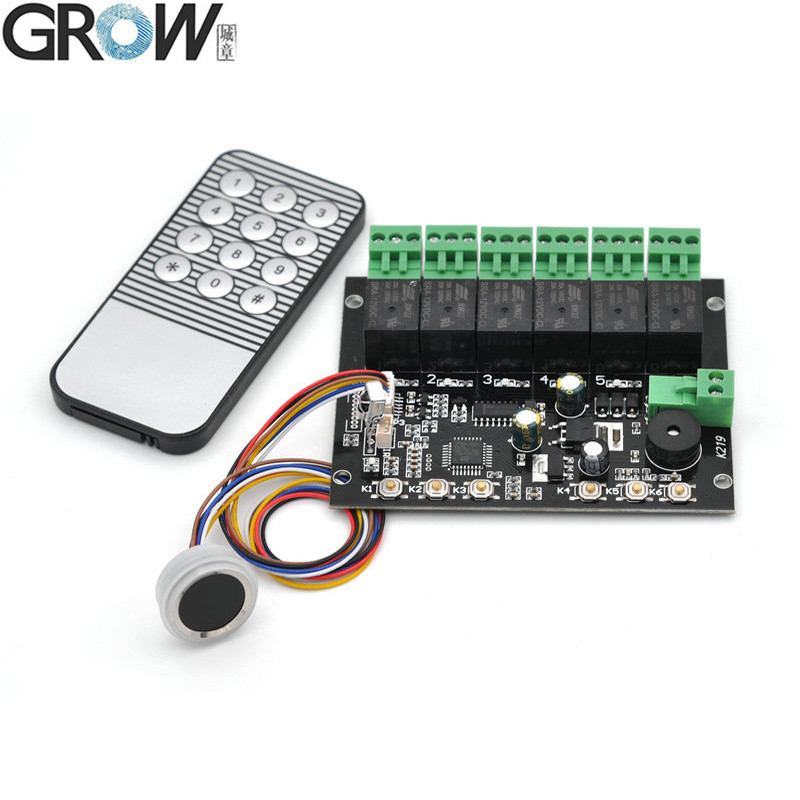

Steuerung der Kontrollplatine:Fingerabdruck, Fernbedienung (IR)
(Vor dem Betrieb ist es notwendig, sich in Standby-Zustand zu stellen. Berühren Sie das Fingerabdruckmodul und das Anzeiglicht ist an, dann kann es eingestellt werden.)


Funktion
1Ich habe 6 SET-Tasten.
2- Ich habe 6 Relais.
3Ein SET-Knopf steuert ein Relais.
4Jedes Relais kann 20 Fingerabdrücke speichern.
5Derselbe Fingerabdruck kann mit verschiedenen Relais gleichzeitig geöffnet werden.

6. Verwenden Sie den SET Button, umRegistrierungFingerabdrücke in verschiedenen Relais
7. Verwenden Sie den SET Button, umLöschenDer Fingerabdruck der Relaisposition
8. Verwenden Sie den SET Button, umAlle löschenFingerabdruck der Relaisposition
9- Haben Sie.VerwaltungPasswort
10. Verwenden Sie die FernbedienungRegistrierungFingerabdrücke zu verschiedenen Relais
11. Verwenden Sie die FernbedienungLöschenDer Fingerabdruck der Relaisposition
12. Verwenden Sie die FernbedienungAlle löschenDer Fingerabdruck der Relaisposition
13. Verwenden Sie die FernbedienungAnpassung der ZeitVerschiedene Relais (0,5 bis 99 Sekunden)



Betriebsanleitung

1. SET-Taste:

1.1Fingerabdruck:

Drücken Sie kurz die SET-Taste,blaues Lichtblitzsignal schnell bedeutet System im Registerzustand, setzen Sie den Finger in den Sammelbereich,Fingerabdruckregister erfolgreich, wenn Musik zu hören.Fingerabdruck kann kontinuierlich registriert werden, wenn das System im Register-Zustand; wenn keine Fingerabdrücke mehr hinzugefügt werden müssen, warten Sie ein paar Sekunden, bis Sie aussteigen.
1.2Fingerabdruck löschen:
1.2.1Fingerabdrücke der einzelnen Relaisposition werden gelöscht:Lange drücken Sie die entsprechende SET-Taste, blaues Licht blinkt schnell, hören Sie ein langes "Di" -Bep, lösen Sie den Finger, das Relais-Indikator leuchtet und hören Sie Musik,bedeutet, dass dieser Ort der Fingerabdrücke gelöscht wird;
1.2.2Löschen Sie alle Fingerabdrücke der Relaisposition ((Zurück zum Werkseinstellungsstandard):Lang drücken Sie einen SET-Knopf, um zwei Mal ein langes "Di" -Bepick zu hören, alle Anzeiger leuchten an, bedeutet Initialisierungsvorgang erfolgreich, zurück zum Fabrikstandard.



2Fernbedienung:

(Vor der Bedienung ist es notwendig, das Modul im Standby-Betrieb zu wecken.

Standardeinstellungspasswort: 123456 Passwortlänge: 6 Ziffern

2.1. PasswortVerwendung:Drucken Sie *Passwort. Rot leuchtet bedeutet in der Programmierung angegeben, Musik bedeutet Betrieb erfolgreich. Drücken Sie # zum Ausscheiden.

Nur das administrative Passwort kann für die Verwaltung eingesetzt werden, nicht zum Entsperren.

2.2. Veränderung EineVerwaltungstätigkeitPasswort:Drücken Sie *Passwort*1*Neues Passwort*Neues Passwort#

2.3.  RegistrierungBenutzer-FingerabdruckDrücken Sie *Passwort*2*Relaisposition ((01-06) #

Das Licht an dieser Stelle wird eingeschaltet, der Finger in den Sammelbereich gelegt, das Fingerabdruckregister erfolgreich beim Hören von Musik.Fingerabdruck kann kontinuierlich registriert werden, wenn das System im Register-Zustand. Wenn die Fingerabdrücke voll sind, wird der Warnton "Di Di Di" angezeigt. (Hinweis: Wenn ein Finger gleichzeitig in mehreren Relaispositionen registriert wird, kann der Finger verschiedene Relais öffnen,und die Intervallzeit ist 0.5 Sekunden)

2.4.  Fingerabdruck löschen:Drücken Sie *Passwort*6*Relaisposition ((01-06) #

Das Licht an dieser Stelle wird eingeschaltet und kann Musik hören, was darauf hindeutet, dass der Fingerabdruck der Relaisposition erfolgreich gelöscht wurde

2.5. Setzendas RElayTName:Drücken Sie *Passwort*5*Relaisposition(01-06)*Zeit(00-99)#

(00 bedeutet 0,5 Sekunden, 01 bedeutet 1 Sekunden, 02 bedeutet 2 Sekunden,...,99 bedeutet 99 Sekunden)

2.6. Reinigen Sie das System undZurück zuFabrikStandard:Drücken Sie *Passwort*3*Passwort#

Alle Relais sind an, was anzeigt, dass das Clearing erfolgreich war und wieder zu den Werkseinstellungen zurückkehrt.
