Detailinformationen

Modell Nr.:	KS220-L+R503	Bildschirm:	Wie auf dem Bild
Kommunikationsoberfläche:	RS232	Fingerabdruckkapazität:	200
Netzteil:	Gleichspannung 30-75 V	Standby-Strom für die Steuerplatine:	3.5mA
Ausgabe:	Relais	Transportverpackung:	Standardexportkartonpaket
Spezifikation:	Stromversorgung: Gleichspannung 30-75 V	Handelsmarke:	WICHTIG
Ursprung:	CHINA	HS-Code:	8471609000
Versorgungsmaterial-Fähigkeit:	5000	Packungsgröße:	13.00cm * 8.00cm * 9.00cm
Bruttogewicht der Packung:	0.200Kg	Sprachdienst:	Ohne Sprachdienst
Uhr:	Ohne Uhr	Farbe:	Wie auf dem Bild
Proben:	21 US$/Stück 1 Stück.	Anpassung:	Erhältlich.
Versandkosten:	über die Versandkosten und die geschätzte Lieferzeit.	Zahlungsmethode:	Erste Zahlung Vollzahlung
Währung:	US-Dollar	Rückgabe und Rückerstattung:	Sie können bis zu 30 Tage nach Erhalt der Waren eine Rückerstattung beantragen.
Hervorheben:	2 Relais optischer Fingerabdrucksensormodul , 2 Relais uart Fingerabdrucksensor , 75 V optisches Fingerabdrucksensormodul

Produkt-Beschreibung

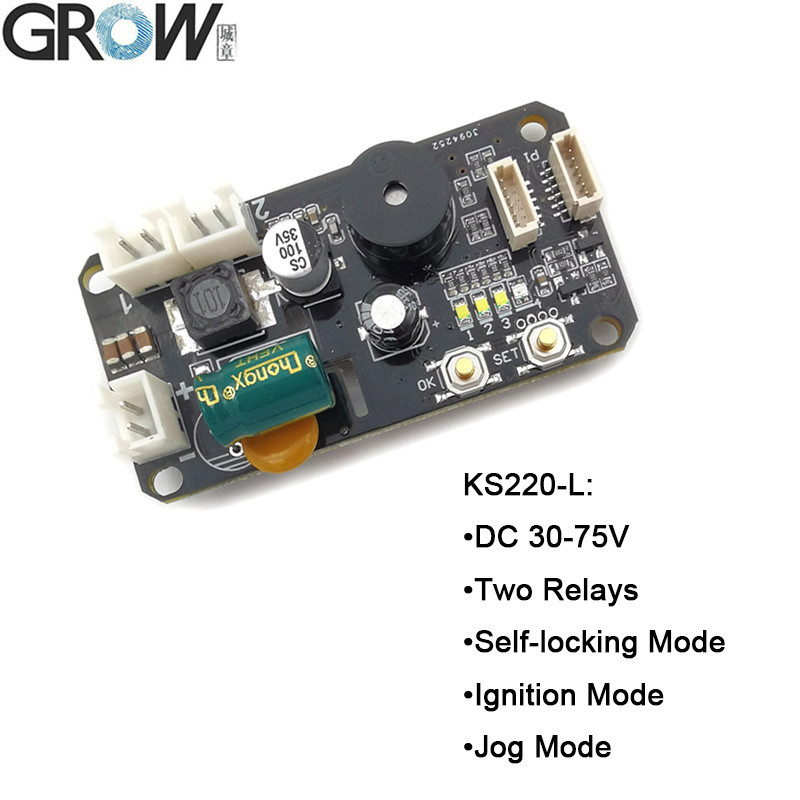

KS220-L Technische Parameter
Technische Parameter:
·Stromversorgung: DC 30-75V
·Standby-Strom: 3,5 mA
·Fingerabdruckkapazität:
·Admin-Fingerabdruck: 10 Stück
·Benutzer-Fingerabdruck: R503/R502-F: 190 Stück R558/R558S: 110 Stück
·Ausgang: Relais
·Relaismodus: Selbstverriegelungsmodus, Zündungsmodus, Impulsmodus

KS220-L hat 2 Relais, die Stromversorgung ist DC30-75V.

Hat drei Relaismodi:Impulsmodus, Selbstverriegelungsmodus, Zündungsmodus.

Hilfreiche Hinweise:

Wenn eine Verbindung mit einem Auto oder Motorrad erforderlich ist und ein Produkt mit hoher Sicherheit benötigt wird, wird die Auswahl von R503 oder R502-F empfohlen.

Der Unterschied zwischen KS220-S und KS220-L:

KS220-S: DC12V, 25uA

KS220-L: DC30-75V, 3,5 mA

KS220-L Bedienungsanleitung

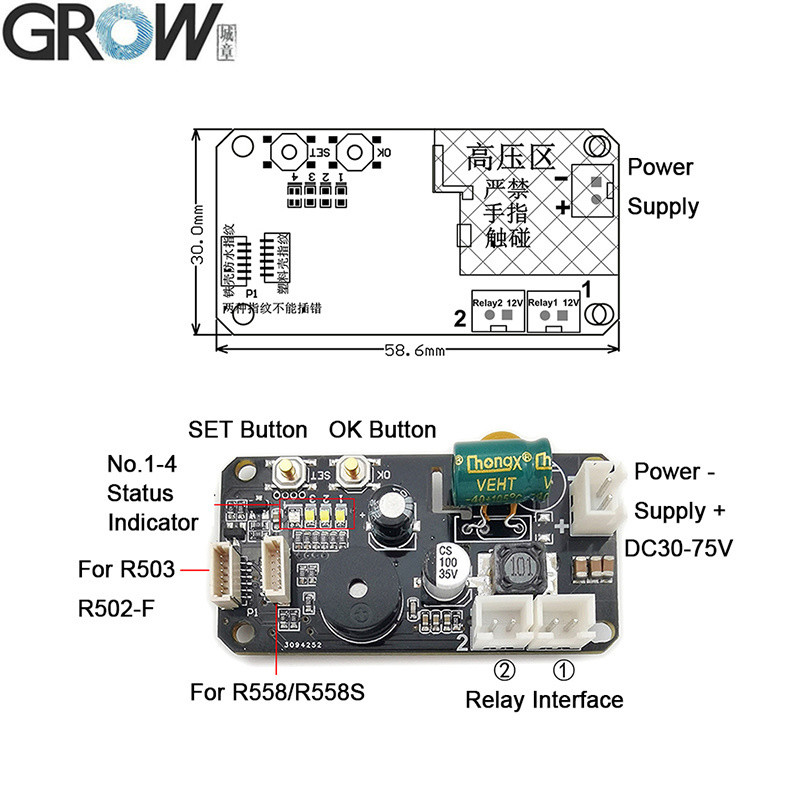

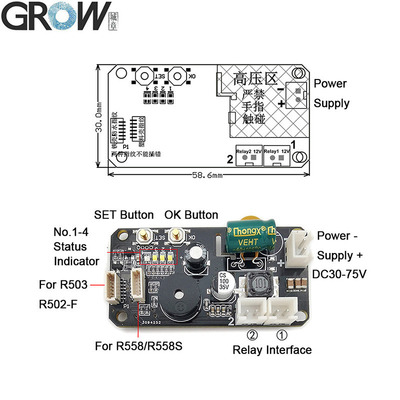

(Im Werksbetrieb ist das Relais Nr. 1 im Selbstverriegelungsmodus, das Relais Nr. 2 im Zündungsmodus.)
1. Administrator-Fingerabdruck registrieren:Drücken Sie kurz die SET-Taste, die Statusanzeige Nr. 4 leuchtet blau, drücken Sie dann die OK-Taste zur Bestätigung. Jetzt blinkt die LED des Fingerabdruckmoduls. Legen Sie denselben Admin-Finger mehrmals auf den Fingerabdruckbereich, bis Sie Musik hören, was bedeutet, dass die Fingerabdruckregistrierung erfolgreich war. Fingerabdrücke können kontinuierlich registriert werden und es können 10 Administrator-Fingerabdrücke registriert werden; wenn keine weiteren Fingerabdrücke hinzugefügt werden müssen, warten Sie einige Sekunden, um den Vorgang zu beenden. Wenn der Administrator vollständig registriert ist, wird der Administratorregistrierungsstatus automatisch beendet, nachdem Sie "DiDiDi" gehört haben. Es beginnt mit der Registrierung des Benutzer-Fingerabdrucks, wenn Sie die SET-Taste erneut drücken. Admin-Fingerabdrücke haben keine Entsperrfunktion, sondern dienen nur zum Registrieren oder Löschen von Fingerabdrücken. Admin-Fingerabdrücke zeigen eine violette Ring-LED, Benutzer-Fingerabdrücke zeigen eine blaue Ring-LED.

2. Benutzer-Fingerabdruck registrieren:Drücken Sie den Administrator-Fingerabdruck, bis das Modul blau leuchtet und Sie die Musik hören, was bedeutet, dass Sie einen Benutzer-Fingerabdruck hinzufügen können. Legen Sie denselben Benutzerfinger mehrmals auf den Fingerabdruckbereich, bis Sie Musik hören, was bedeutet, dass die Fingerabdruckregistrierung erfolgreich war. Fingerabdrücke können kontinuierlich registriert werden, wenn sich das System im Registrierungsstatus befindet; wenn keine weiteren Fingerabdrücke hinzugefügt werden müssen, warten Sie einige Sekunden.

3. Benutzer-Fingerabdruck löschen:Drücken Sie den Administrator-Fingerabdruck, bis das Modul rot leuchtet und Sie "DiDiDi"-Pieptöne und Musik hören, was bedeutet, dass die Benutzer-Fingerabdrücke gelöscht wurden.

4. Auf Werkseinstellungen zurücksetzen:Drücken Sie die SET-Taste immer wieder kurz, bis die Statusanzeige Nr. 4 rot leuchtet, und halten Sie dann die OK-Taste gedrückt, bis das Fingerabdruckmodul schnell rot blinkt und Sie Musik hören, was bedeutet, dass der Initialisierungsvorgang erfolgreich war.

5. So verwenden Sie Relais 1:Drücken Sie kurz den registrierten Benutzer-Fingerabdruck. Das Fingerabdruckmodul leuchtet grün.

6. So verwenden Sie Relais 2:Drücken Sie lange den registrierten Benutzer-Fingerabdruck. Das Fingerabdruckmodul leuchtet blau.

Hinweis:
1. Jeder Fingerabdruck kann im Werkszustand verwendet werden, aber die Funktion ist ungültig, nachdem der Fingerabdruck registriert wurde.

Produkt Dateien

·Stellen Sie kostenlose Referenz-SDK-Dateien für Arduino, Android, .Net, Windows usw. bereit.
·Benutzerhandbuch bereitstellen

Sie können das KS220-L-Benutzerhandbuch über diesen Website-Link herunterladen:
https://hzgrow.en.made-in-china.com

Wenn Sie SDK-Dateien benötigen, kontaktieren Sie uns bitte.

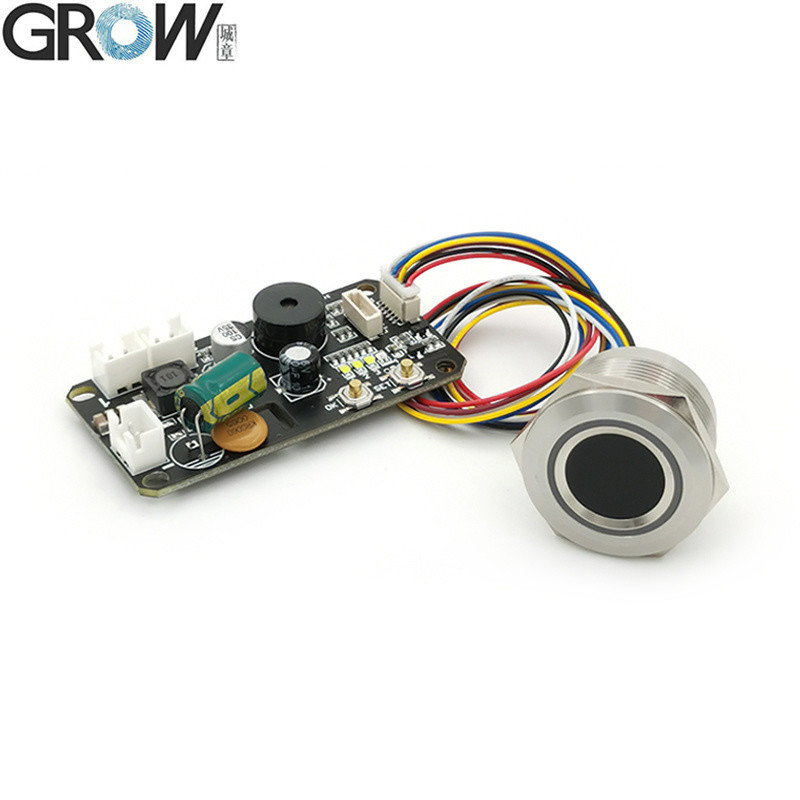

GROW KS220-L+R503 DC30-75V Fingerabdrucksteuerung 2 Relais Administrator/Benutzerfunktion Selbstverriegelung/Jog/Zündmodus 2
