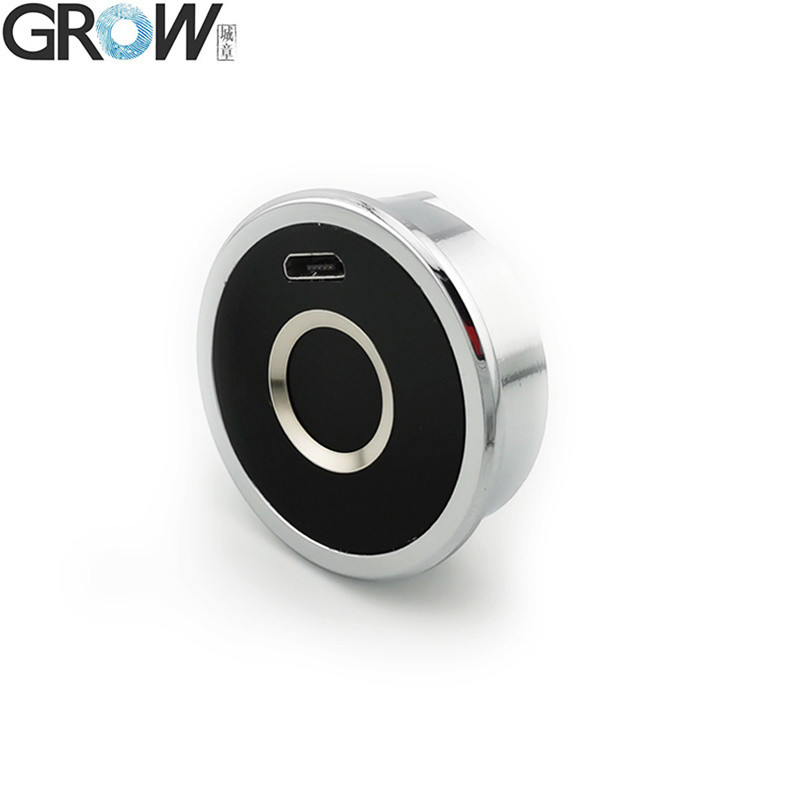

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board mit Fingerprint Modul für das Zugangskontrollsystem

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
Grundlegende Informationen
Herkunftsort: China
Zertifizierung: CE
Min Bestellmenge: 1
Verpackung Informationen: Ausgestopft
Lieferzeit: Spitzensaison: innerhalb von 15 Werktagen außerhalb der Saison: innerhalb von 15 Werktagen
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 5000
Bestpreis Kontakt
Detailinformationen
Modell Nr.: KR501 Bildschirm: Wie auf dem Bild
Kommunikationsoberfläche: RS232 Fingerabdruckkapazität: 20
Stromversorgung: Gleichstrom 3,7-10V Ausgabe: 1 Sekunde, 3,3 V-500 mA
Standby-Strom für die Steuerplatine: 2.5-7ua, typischer Wert: 3ua Arbeitsstrom: 40-250mA, typischer Wert: 45mA

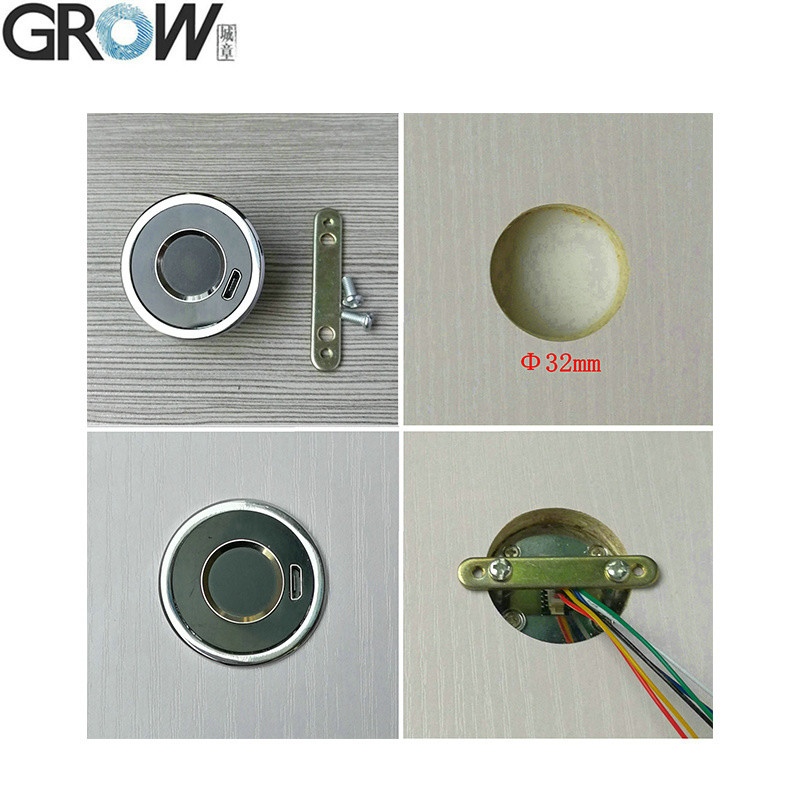

Größe: Durchmesser 36 mm Transportverpackung: Standardexportkartonpaket
Spezifikation: Stromversorgung: Gleichspannung 3,7-10 V Handelsmarke: WICHTIG
Ursprung: CHINA HS-Code: 8471609000
Versorgungsmaterial-Fähigkeit: 5000 Packungsgröße: 13.00cm * 8.00cm * 9.00cm
Bruttogewicht der Packung: 0.100kg Sprachdienst: Ohne Sprachdienst
Uhr: Ohne Uhr Farbe: Wie auf dem Bild
Proben: US$ 6,5 / Stück 1 Stück (Min.Order) Anpassung: Erhältlich.
Versandkosten: über die Versandkosten und die geschätzte Lieferzeit. Zahlungsmethode: Erste Zahlung Vollzahlung
Währung: US-Dollar Rückgabe und Rückerstattung: Sie können bis zu 30 Tage nach Erhalt der Waren eine Rückerstattung beantragen.
Hervorheben:

3.3V Fingerabdrucksteuerung

,

3.3V-Fingerabdruckscannermodul

,

High Level Output Fingerprint Control Board (Fingerabdruckkontrolle für hohe Leistung)

Produkt-Beschreibung

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board mit Fingerprint Modul für das Zugangskontrollsystem 0

Technische Parameter

DC3.7-10V, High-Level-Ausgang, Ausgang: 1 Sekunde, 3,3V-500mA

·Fingerabdruckkapazität: 20
·Betriebsspannung: DC 3,7-10V
·Standby-Strom (ohne externe Geräte): 2,5-7uA typischer Wert: 3uA
·Arbeitsstrom (ohne externe Geräte): 40-250mA typischer Wert: 45mA
·Ausgang: 1 Sekunde, 3,3V-500mA
·Niederspannungsalarm: ≤4,8V

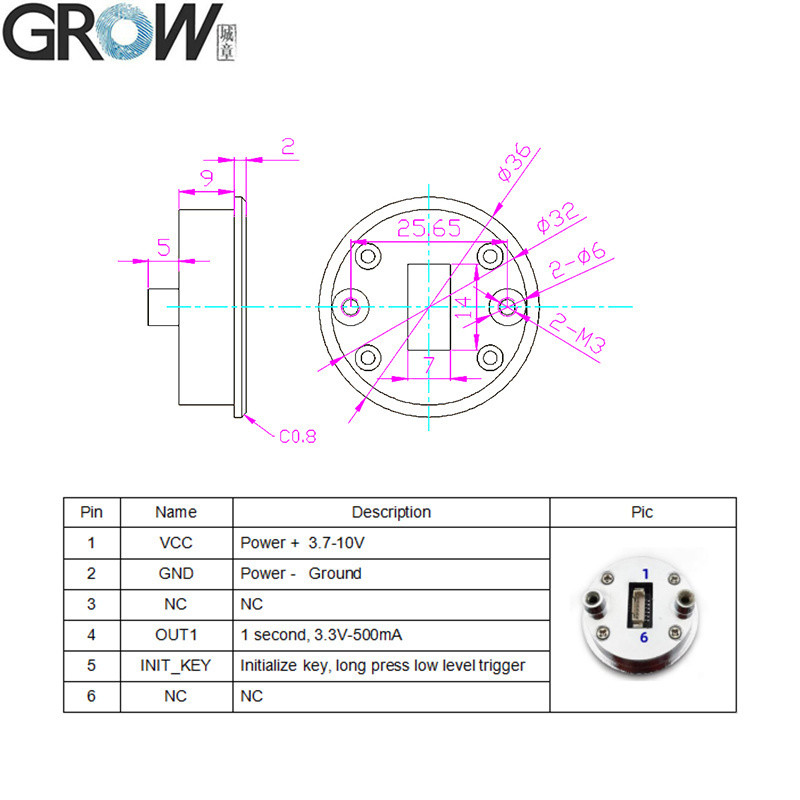

Pin-Definition:
Pin Name Beschreibung
1 VCC Strom + 3,7-10V
2 GND Strom - Masse
3 NC NC
4 OUT1 1 Sekunde, 3,3V-500mA
5 INIT_KEY Initialisierungstaste, langes Drücken löst Low-Pegel aus
6 NC NC


Bedienungsanleitung

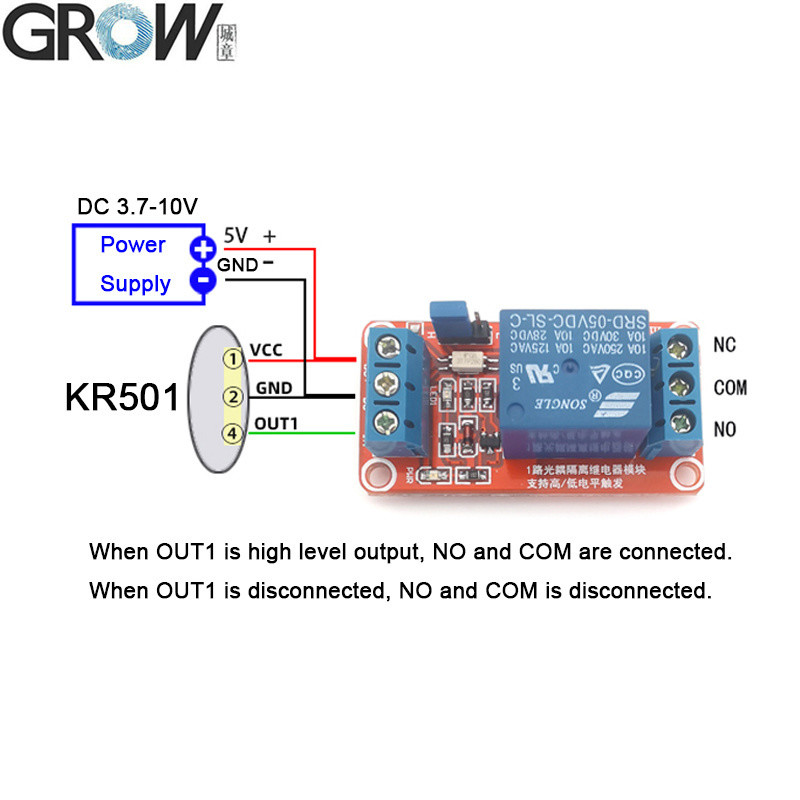

Nachdem der Fingerabdruck bestanden wurde, gibt der OUT1-Pin ein Signal mit einer Spannung von 3,3 V und einem Strom von 500 mA für 1 Sekunde aus. Im Initialisierungszustand kann jeder Fingerabdruck passieren.

1. Fingerabdruck registrieren: Drücken Sie lange auf den registrierten Fingerabdruck (im Initialzustand drücken Sie einen beliebigen Fingerabdruck), bis die blaue Kontrollleuchte aufleuchtet und Musik ertönt. Dies bedeutet, dass sich das System im Registrierungszustand befindet. Drücken Sie den Finger mehrmals im Fingerabdruckerfassungsbereich. Jeder Druck erzeugt ein "di"-Geräusch, bis Musik ertönt, was bedeutet, dass die Fingerabdruckregistrierung erfolgreich war. Der Fingerabdruck kann kontinuierlich registriert werden, wenn sich das System im Registrierungszustand befindet; wenn keine weiteren Fingerabdrücke hinzugefügt werden müssen, warten Sie einige Sekunden.
Hinweis: Im Initialisierungszustand müssen beim ersten Mal mehr als 2 korrekte Fingerabdrücke registriert werden, damit das System aus dem Initialisierungszustand entfernt werden kann.

2. Fingerabdruck löschen (Zurück zum Initialisierungszustand):
2.1 Drücken Sie lange auf den registrierten Fingerabdruck, bis die rote Kontrollleuchte aufleuchtet. Dies bedeutet, dass alle Fingerabdrücke gelöscht wurden und der Initialisierungszustand wiederhergestellt wurde.
2.2 Verwenden Sie den INIT_KEY-Pin. Verbinden Sie im Standby-Zustand den INIT_KEY-Pin mit Masse, bis die rote Kontrollleuchte aufleuchtet, hören Sie das "Di-"-Geräusch, trennen Sie die Erdung, die Anzeige leuchtet grün, was bedeutet, dass alle Fingerabdrücke gelöscht wurden und der Initialisierungszustand wiederhergestellt wurde.




GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board mit Fingerprint Modul für das Zugangskontrollsystem 1
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board mit Fingerprint Modul für das Zugangskontrollsystem 2GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board mit Fingerprint Modul für das Zugangskontrollsystem 3GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board mit Fingerprint Modul für das Zugangskontrollsystem 4GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board mit Fingerprint Modul für das Zugangskontrollsystem 5GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board mit Fingerprint Modul für das Zugangskontrollsystem 6GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board mit Fingerprint Modul für das Zugangskontrollsystem 7

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board mit Fingerprint Modul für das Zugangskontrollsystem 8GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board mit Fingerprint Modul für das Zugangskontrollsystem 9GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board mit Fingerprint Modul für das Zugangskontrollsystem 10
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board mit Fingerprint Modul für das Zugangskontrollsystem 11


Größe und Tag:

Fingerprint Access Control Board,

fingerprint identification module,

fingerprint recognition module
